1:

عندما يستخدم الترانزستور كعاكس للإشارة الكهربية فإن جهد الخرج يساوى ................

1
$\fn_phv \boldsymbol{I_{C}R_{C}}$
2
$\boldsymbol{I_{B}R_{B}}$
3
$\boldsymbol{V_{CC}}$
4
$\boldsymbol{V_{CE}}$

2:

عند توصيل ترانزستور والباعث مشترك فإن جهد الدخل (بين القاعدة والباعث)وجهد المخرج (بين المجمع والباعث ) يكون بينهما فرق الطور مقداره ............

1
$\fn_phv \boldsymbol{0^{\circ}}$
2
$\boldsymbol{90^{\circ}}$
3
$\boldsymbol{180^{\circ}}$

3:

عند توصيل طرف الاختبار الموجب لجهاز الأوميتر بقاعدة ترانزستور من النوع $\fn_phv \boldsymbol{\left ( NPN \right )}$ ثم توصيل الطرف الآخر بأحد الأطراف الأ×ري للترانزستور فإن قراءة الأوميتر .............

1
صفر
2
لا نهائية
3
صغيرة
4
كبيرة

4:

اذا كان معامل تكبير الترانزستور يتصل بطريقة الباعث مشترك يساوى $\fn_phv\boldsymbol{ \left ( 50 \right )}$ ومقاومة دائرة الباعث مع القاعدة تساوى $\boldsymbol{\left (1k\Omega \right )}$ ومقاومة دائرة الباعث مع المجمع تساوى $\boldsymbol{\left (100k\Omega \right )}$ فان نسبة تكبير الجهد تساوى ................

1
$\boldsymbol{100}$
2
$\boldsymbol{5000}$
3
$\boldsymbol{50}$

5:

تكون قيمة تيار المجمع $\fn_phv \boldsymbol{I_{C}}$ فى دائرة الترانزستور كمفتاح فى حالة التوصيل $\boldsymbol{on}$ عندما يكون جهد المصدر $\boldsymbol{1.5V}$ وفرق الجهد بين المجمع والباعث $\boldsymbol{0.5V}$ وقيمة المقاومة المتصلة بالمجمع $\boldsymbol{500\Omega}$ تساوى ...................

1
$\boldsymbol{0.02A}$
2
$\boldsymbol{0.002A}$
3
$\boldsymbol{0.2A}$

6:

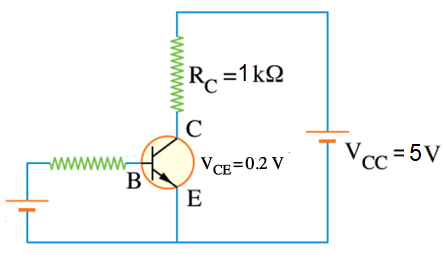

فى الشكل المقابل ترانزستور $\fn_phv\boldsymbol{ npn}$ فى الوضع ...............

1
$\boldsymbol{on}$
2
$\boldsymbol{off}$
3
لا توجد اجابة صحيحة

7:

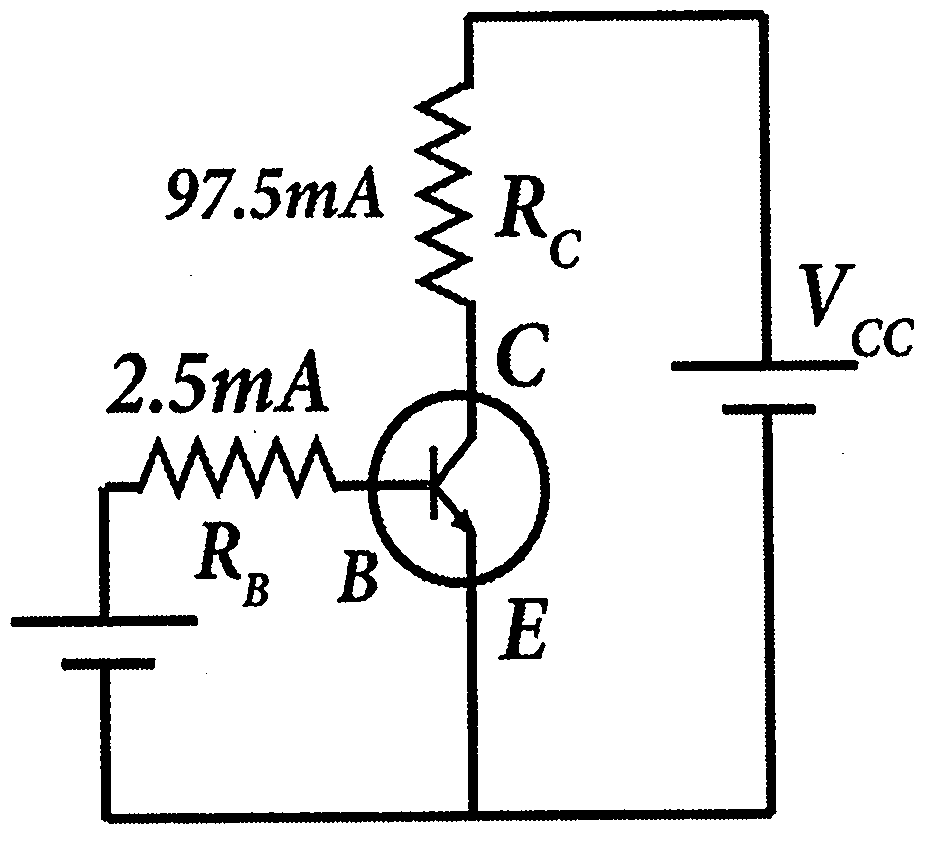

فى الشكل المقابل ترانزستور $\fn_phv\boldsymbol{ npn}$ قيمة $\boldsymbol{\alpha _{e},\beta _{e}}$ على الترتيب تساوى ................

1
$\boldsymbol{\left ( 0.975,39 \right )}$
2
$\boldsymbol{\left ( 0.975,78 \right )}$
3
$\boldsymbol{\left ( 0.99,39 \right )}$

8:

أي الدوائر الموضحة بالشكل تكون إضاءة المصباح أقوي ؟

1
2
3
4

9:

إذا زاد تيار القاعدة بمقدار $\fn_phv \boldsymbol{5\mu A}$ فإن تيار المجمع...................

1
يزداد بمقدار $\boldsymbol{1mA}$
2
يقل بمقدار $\boldsymbol{1mA}$
3
يزداد بمقدار $\boldsymbol{2mA}$
4
يقل بمقدار $\boldsymbol{2mA}$

10:

إذا كانت إشارة $\fn_phv \boldsymbol{2mV}$ تنتج في الخرج $\boldsymbol{2V}$ فإن تكبير الجهد ......................

1
$\boldsymbol{100}$
2
$\boldsymbol{0.01}$
3
$\boldsymbol{1000}$
4
$\boldsymbol{0.001}$

11:

فى دائرة الترانزستور كمفتاح كانت القوة الدافعة الكهربية للبطارية فى دائرة المجمع $\fn_phv \boldsymbol{10V=\left ( V_{CC} \right )}$ , ومقاومة دائرة المجمع $\boldsymbol{90\Omega =\left (R_{C} \right )}$ $\boldsymbol{90\Omega =\left (R_{C} \right )}$ وفرق الجهد بين المجمع والباعث $\boldsymbol{0.2V}$ احسب شدة تيار المجمع

1
$\boldsymbol{0.1A}$
2
$\boldsymbol{0.2A}$
3
$\boldsymbol{0.3A}$
4
$\boldsymbol{0.4A}$

12:

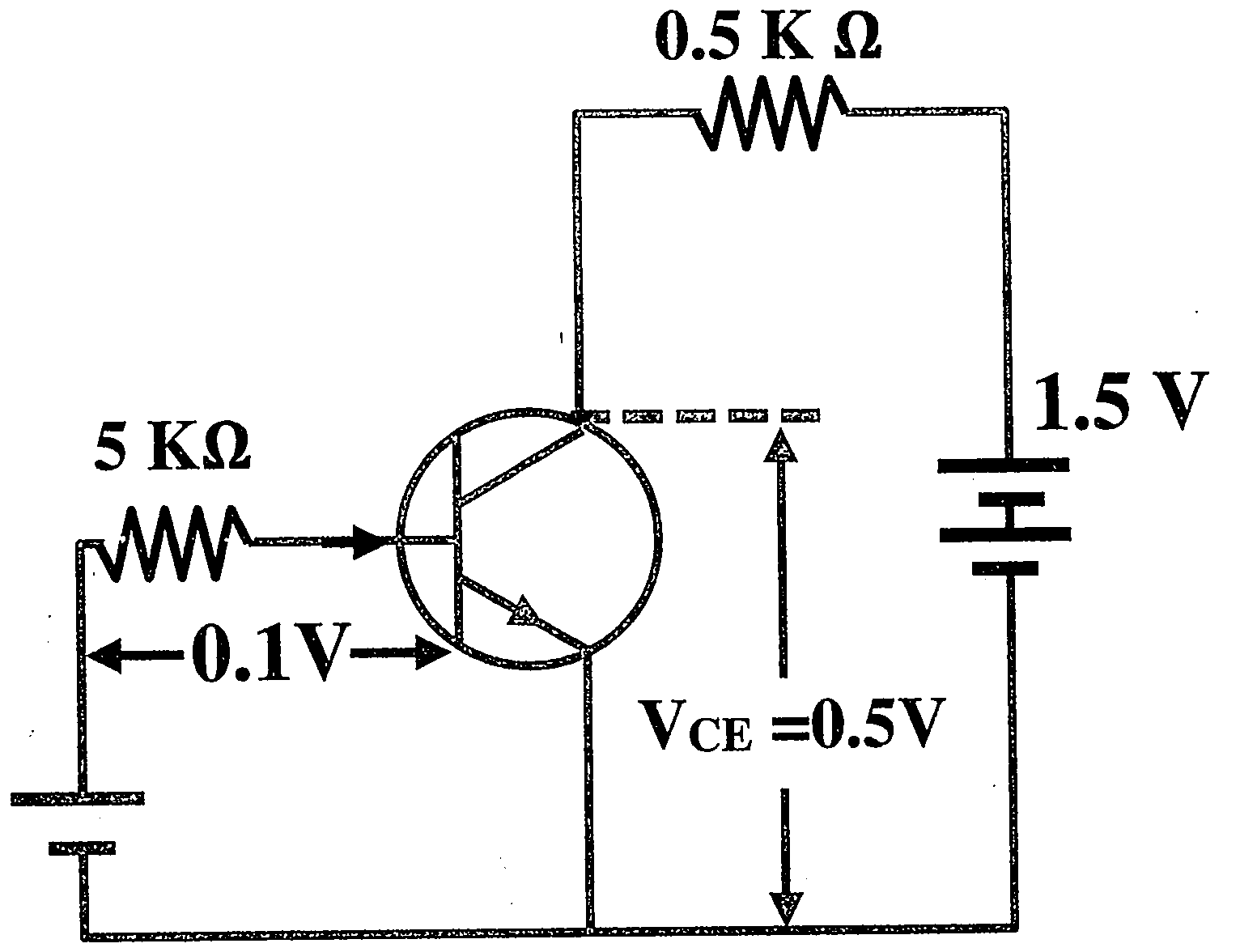

دائرة الترانزستور تعمل كمفتاح في حالة التوصيل $\fn_phv \boldsymbol{on}$ عندما يكون جهد المصدر $\boldsymbol{1.5V}$ وفرق الجهد بين المجمع والباعث $\boldsymbol{0.5V}$ وقيمة المقاومة المتصلة بالمجمع $\boldsymbol{500\Omega}$ فإن قيمة تيار المجمع $\boldsymbol{I_{C}}$ يساوي ..........

1
$\boldsymbol{0.0005}$
2
$\boldsymbol{0.001}$
3
$\boldsymbol{0.002}$
4
$\boldsymbol{0.003}$

13:

فى دائرة الترانزستور الموضحة بالشكل فإذا كان $\boldsymbol{V_{CC}=4V }$ فإن $\boldsymbol{\alpha _{e} }$ تساوى _____________

1
$\boldsymbol{1.1}$
2
$\boldsymbol{0.9}$
3
$\boldsymbol{0.8}$
4
$\boldsymbol{0.95}$

14:

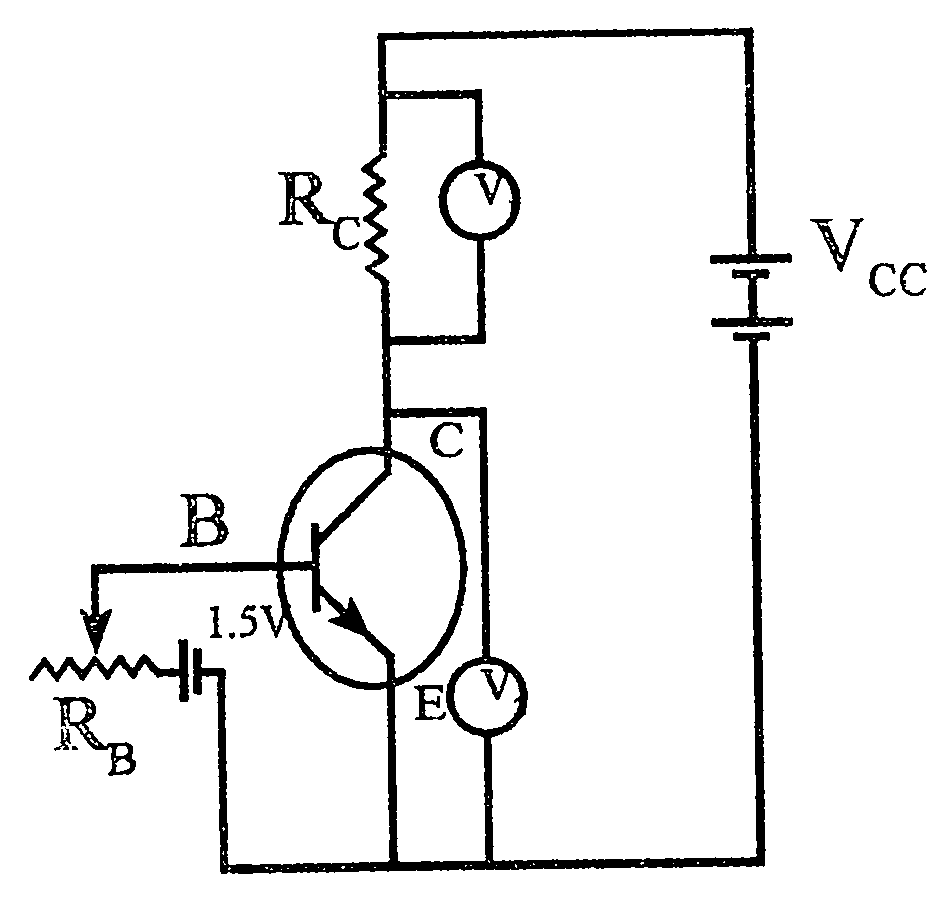

الشكل يوضح ترانزستور يعمل كمكبر إذا كانت قراءة الفولتميتر $\boldsymbol{4.8V}$ وقيمة $\boldsymbol{RC}$ هي $\boldsymbol{4.5K\Omega }$ فإن قيم كل من $\boldsymbol{\alpha ,\beta }$ على الترتيب .............

1
$\boldsymbol{0.75,3}$
2
$\boldsymbol{0.99,99}$
3
$\boldsymbol{0.95,33.67}$
4
$\boldsymbol{0.97,32.32}$

15:

في دائرة الترانزستور المقابلة إذا كانت نسبة التكبير $\boldsymbol{250}$ وكانت $\boldsymbol{RC=1K\Omega }$ و $\boldsymbol{VCC=10V }$ و $\boldsymbol{VCE=7.5V }$ فما هو تيار القاعدة .........

1
$\boldsymbol{40\mu A}$
2
$\boldsymbol{100\mu A}$
3
$\boldsymbol{7\mu A}$
4
$\boldsymbol{10\mu A}$

16:

يستخدم الترانزستور في تكبير الجهد والقدرة عندما تكون القاعدة مشتركة وعندها يجب أن تكون ...............

	مقاومة الدخل	مقاومة الخرج
	كبيرة	كبيرة
	كبيرة	منخفضة
	منخفضة	كبيرة
	منخفضة	منخفضة

1
ا
2
ب
3
ج
4
د

17:

يعمل الترانزستور كمفتاح مغلق $\fn_phv\boldsymbol{ \left ( ON \right )}$ عندما ............

جهد القاعدة	توصيل الباعث بالقاعدة	$\boldsymbol{I_{C}}$	$\boldsymbol{I_{C}R_{C}}$	$\boldsymbol{V_{OUT}=V_{CE}}$
موجب	أمامي	يمر	كبير	صغير
موجب	عكسي	لا يمر	صغير	كبير
سالب	أمامي	يمر	كبير	صغير
سالب	عكسي	لا يمر	صغير	كبير

1
ا
2
ب
3
ج
4
د

18:

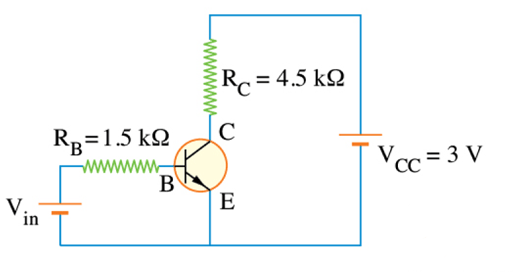

الشكل المقابل يمثل دائرة إستخدام الترانزستور كمفتاح إذا كان $\boldsymbol{\beta _{e}=75,V_{in}=0.01V}$ : أي البدائل التاليه صحيح ؟

	شدة تيار القاعدة $\boldsymbol{\left ( I_{B} \right )}$	فرق جهد الخرج $\boldsymbol{\left ( V_{CE} \right )}$
	$\boldsymbol{3.33\times 10^{-6}A}$	$\boldsymbol{0.55V}$
	$\boldsymbol{3.33\times 10^{-6}A}$	$\boldsymbol{0.75V}$
	$\boldsymbol{6.67\times 10^{-6}A}$	$\boldsymbol{0.55V}$
	$\boldsymbol{6.67\times 10^{-6}A}$	$\boldsymbol{0.75V}$

1
ا
2
ب
3
ج
4
د

19:

فى دائرة ترانزستور من نوع ${\color{DarkRed} \boldsymbol{npn}}$ إذا كان ${\color{DarkRed} \boldsymbol{I_E=4.848mA}}$ : أي البدائل التاليه صحيح ؟

	نسبة التوزيع $\boldsymbol{\left ( \alpha _e \right )}$	نسبة التكبير $\boldsymbol{\left (\beta _e \right )}$
	$\boldsymbol{0.95}$	$\boldsymbol{100}$
	$\boldsymbol{0.95}$	$\boldsymbol{80}$
	$\boldsymbol{0.99}$	$\boldsymbol{100}$
	$\boldsymbol{0.99}$	$\boldsymbol{80}$

1
ا
2
ب
3
ج
4
د

20:

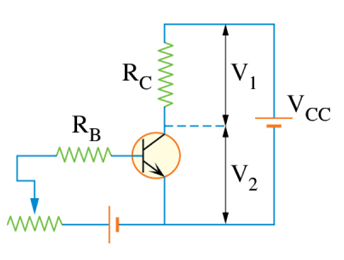

الشكل المقابل يوضح دائرة ترانزستور $\boldsymbol{\left ( npn \right )}$ في حالة $\boldsymbol{\left ( on\right )}$ عند زيادة قيمة المقاومة المأخوذة من الريوستات : أي البدائل التاليه صحيح ؟

	$\boldsymbol{V_{1}}$	$\boldsymbol{V_{2}}$
	يقل	يقل
	يقل	يزداد
	يزداد	يزداد
	يزداد	يقل

1
ا
2
ب
3
ج
4
د

21:

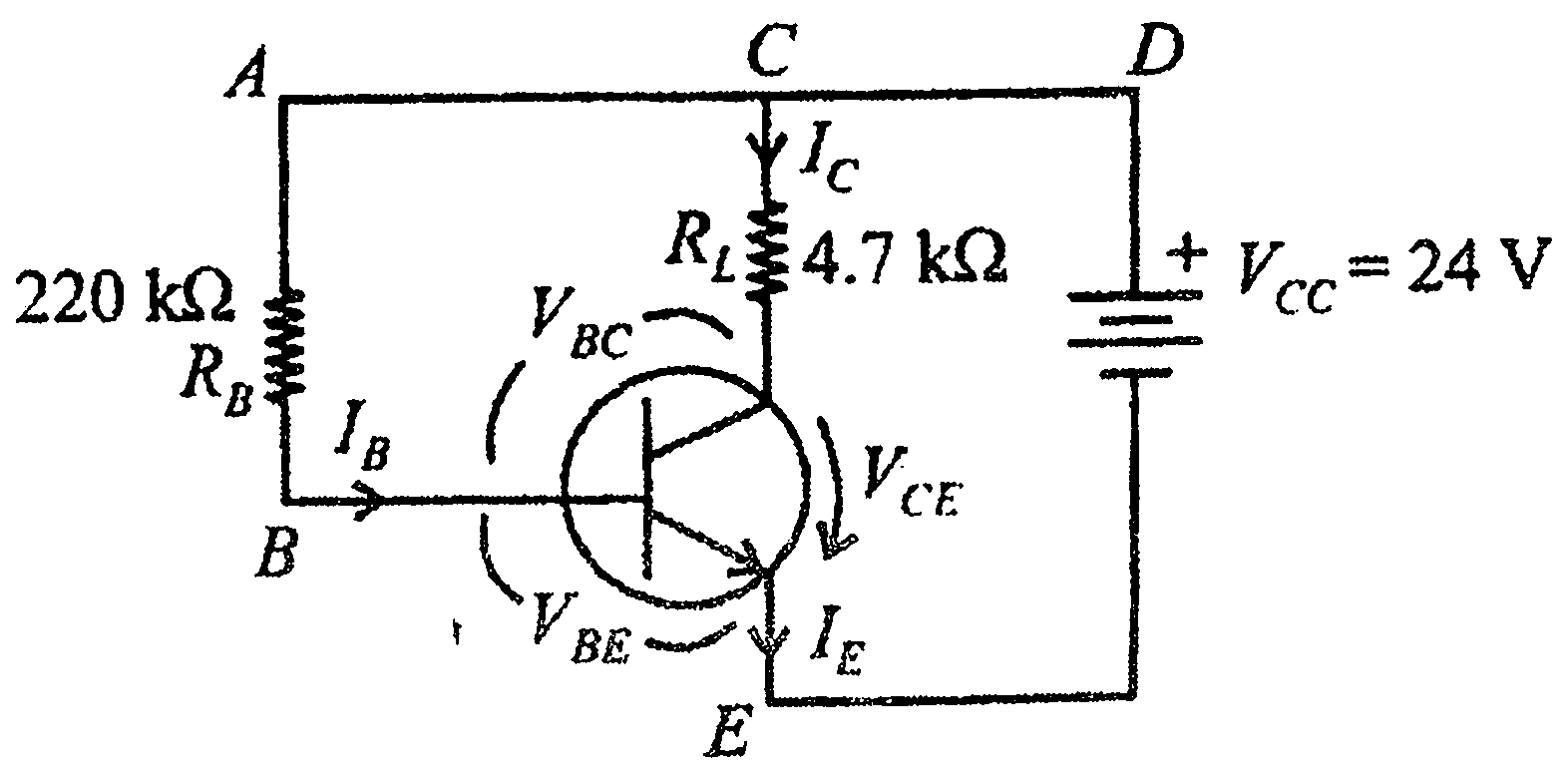

فى دائرة ترانزستور الموضحة بالشكل نسبة التكبير $\boldsymbol{100}$ والتيار المجمع $\boldsymbol{I_{C}=1.5mA}$ فإن الاختيار الصح هو ..........

$\boldsymbol{V_{CE}}$	$\boldsymbol{V_{BE}}$	$\boldsymbol{V_{BC}}$
$\boldsymbol{8}$	$\boldsymbol{20.7}$	$\boldsymbol{6}$
$\boldsymbol{18}$	$\boldsymbol{22}$	$\boldsymbol{4.75}$
$\boldsymbol{16.95}$	$\boldsymbol{20.7}$	$\boldsymbol{4.75}$
$\boldsymbol{16}$	$\boldsymbol{12}$	$\boldsymbol{5}$

1
ا
2
ب
3
ج
4
د

22:

الدائرة المقابلة إذا تحرك الزالق جهة $\fn_phv \boldsymbol{B}$ فإن .................

تيار القاعدة	$\boldsymbol{V_{1}}$	$\boldsymbol{V_{2}}$
يزداد	يزداد	يقل
يزداد	يقل	يزداد
يقل	يقل	يزداد
يقل	يزداد	يزداد

1
ا
2
ب
3
ج
4
د

23:

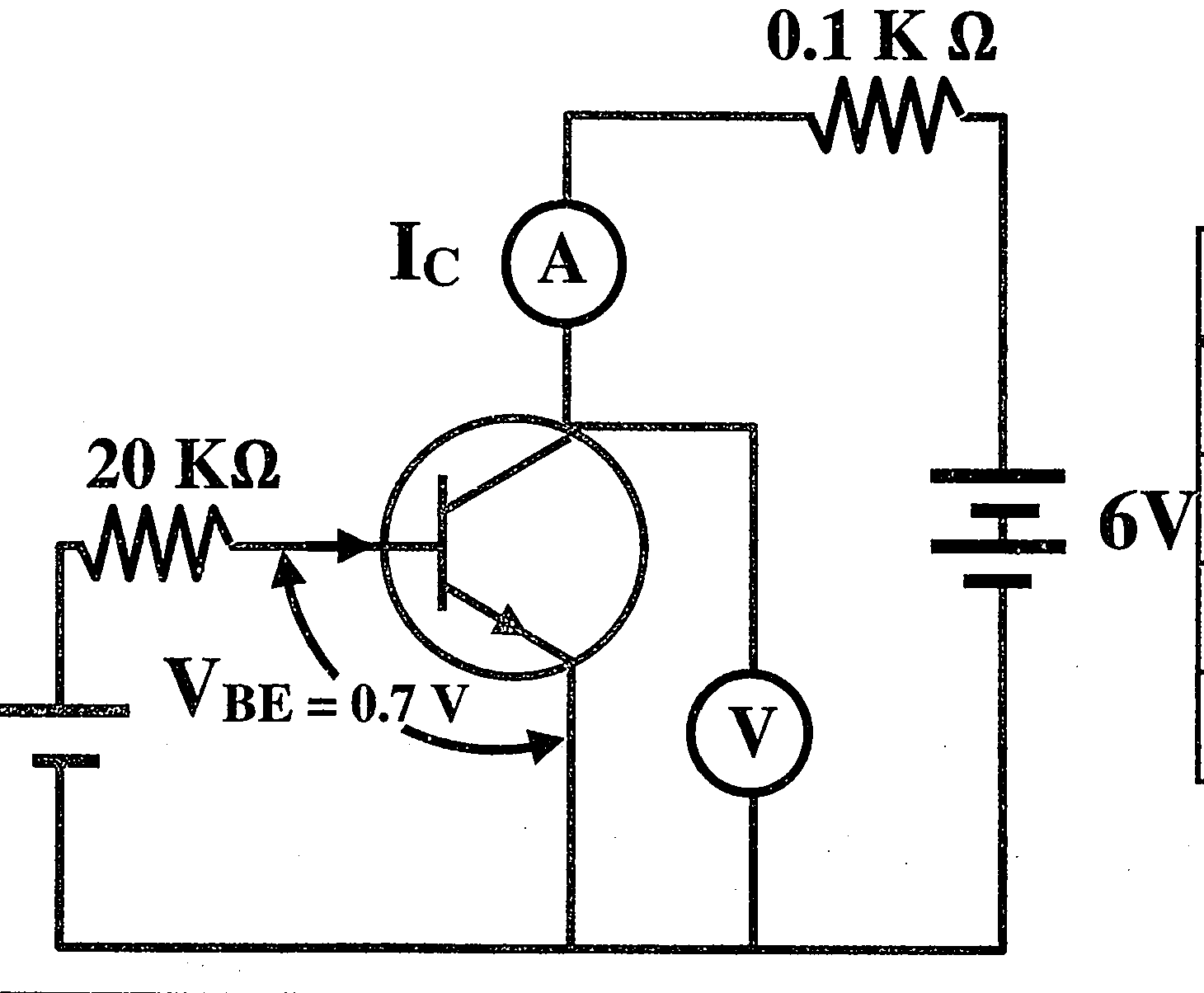

في الترانزستور الموضح بالشكل إذا علمت إذا علمت أن معامل التكبير $\fn_phv \boldsymbol{\beta _{e}=50}$ فإن ..............

	قراءة الأميتر	قراءة الفولتميتر
	$\boldsymbol{8.25mA}$	$\boldsymbol{5.175mA}$
	$\boldsymbol{8.25mA}$	$\boldsymbol{1.575mA}$
	$\boldsymbol{5.175mA}$	$\boldsymbol{8.25mA}$
	$\boldsymbol{8.175mA}$	$\boldsymbol{7.571mA}$

1
ا
2
ب
3
ج
4
د

24:

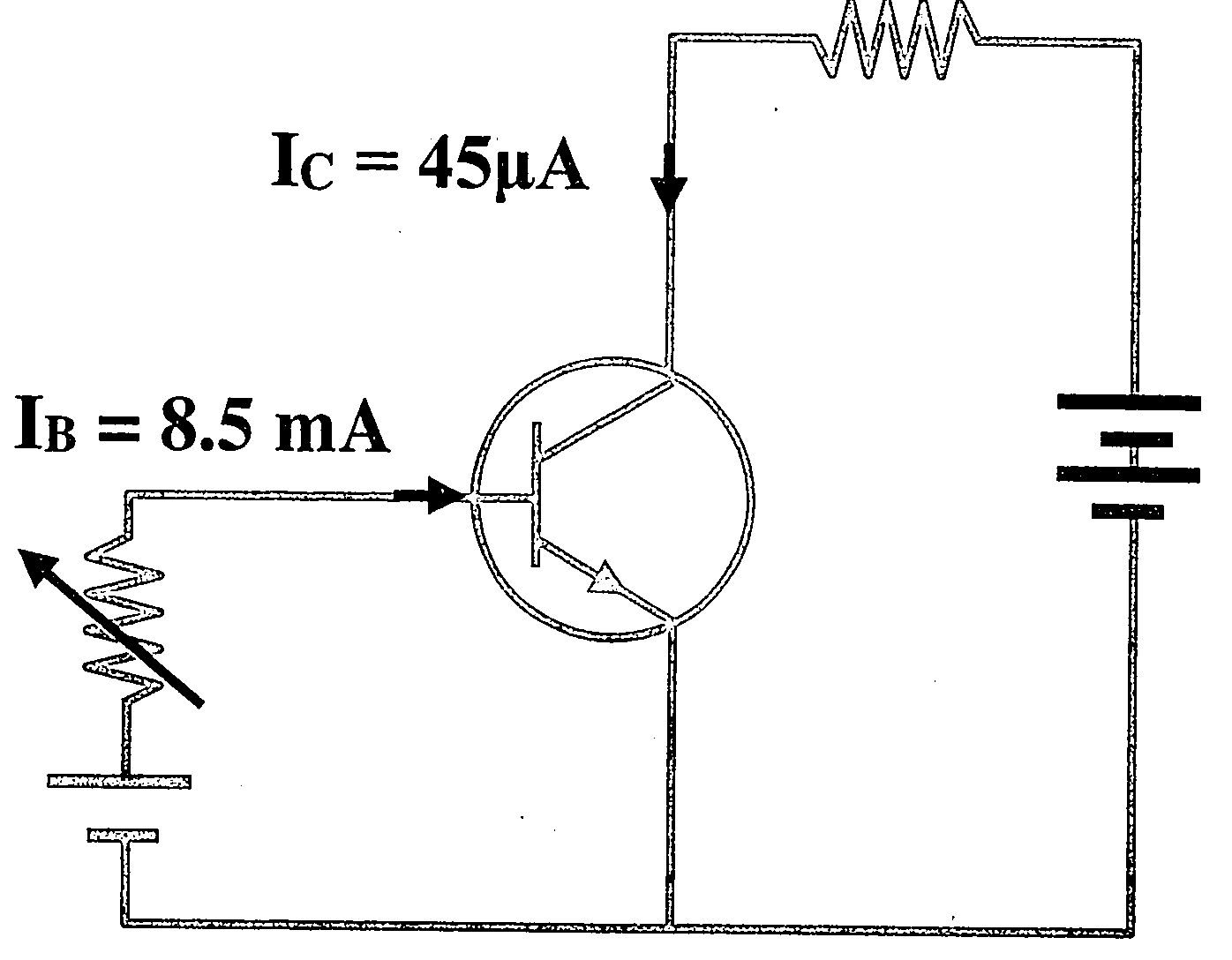

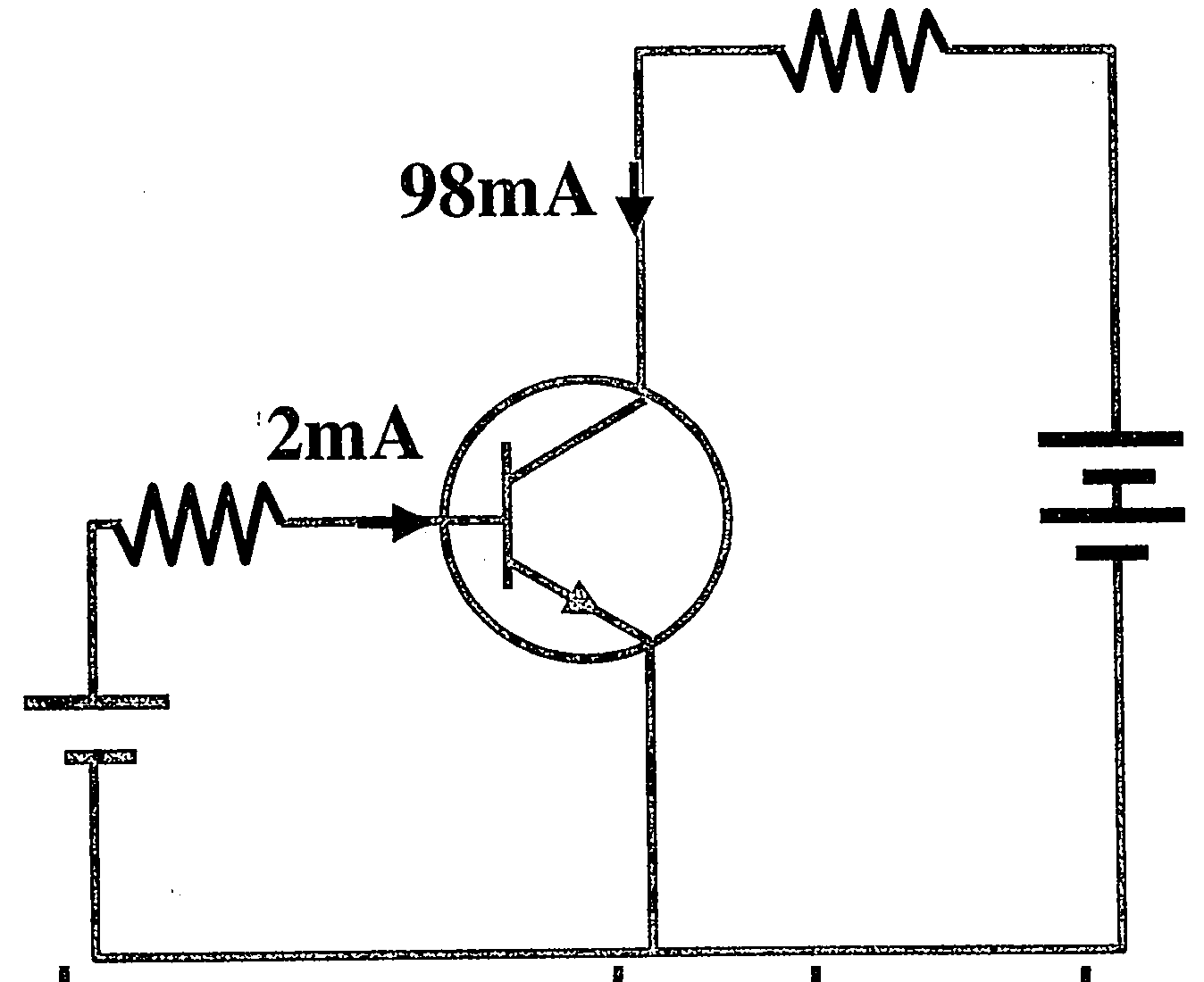

في الترانزستور الموضح بالشكل ........

	الترانزستور في وضع	قيمة معامل التكبير $\beta _{e}$
	$\fn_phv \boldsymbol{ON}$	$\boldsymbol{49}$
	$\boldsymbol{OFF}$	$\boldsymbol{49}$
	$\fn_phv \boldsymbol{ON}$	$\boldsymbol{0.98}$
	$\boldsymbol{OFF}$	$\boldsymbol{0.98}$

1
ا
2
ب
3
ج
4
د

25:

في الترانزستور الموضح بالشكل : أي البدائل التاليه صحيح ؟

	شدة تيار الباعث	معامل التكبير
	$\fn_phv \boldsymbol{2.02mA}$	$\boldsymbol{100}$
	$\fn_phv \boldsymbol{2.02mA}$	$\boldsymbol{0.99}$
	$\boldsymbol{1.01mA}$	$\boldsymbol{100}$
	$\boldsymbol{1.01mA}$	$\boldsymbol{0.99}$

1
ا
2
ب
3
ج
4
د

26:

يعمل الترانزستور كمفتاح مفتوح $\fn_phv \boldsymbol{\left ( 0FF \right )}$ عندما _______________

جهد القاعدة	توصيل الباعث بالقاعدة	$\boldsymbol{I_{C}}$	$\boldsymbol{I_{C}R_{C}}$	$\boldsymbol{V_{OUT}=V_{CE}}$
موجب	أمامي	يمر	كبير	صغير
موجب	عكسي	لا يمر	صغير	كبير
سالب	أمامي	يمر	كبير	صغير
سالب	عكسي	لا يمر	صغير	كبير

1
ا
2
ب
3
ج
4
د

27:

عند استخدام الترانزستور كمفتاح و كان جهد الخرج $\boldsymbol{(V_{CE})}$ يساوي $\boldsymbol{0.2V}$ و جهد البطارية في دائرة المجمع تساوي $\boldsymbol{1.5V}$ فيكون جهد مقاومة دائرة المجمع $\boldsymbol{(R_{C})}$ يساوي___________

1
$\boldsymbol{1.7V}$
2
$\boldsymbol{1.3V}$
3
$\boldsymbol{0.3V}$
4
$\boldsymbol{7.5V}$

28:

الشكل المقابل يوضح ترانزستور $\boldsymbol{npn}$ فيه مقاومة المجمع $\boldsymbol{R_{C}=50K\Omega }$ و معامل التكبير له $\boldsymbol{\beta _{e}=30}$ من البيانات الموضحة بالشكل .ما شدة تيار القاعدة $\boldsymbol{I_{B}}$ ؟

1
$\boldsymbol{3\times 10^{-6}A}$
2
$\boldsymbol{9.3\times 10^{-5}A}$
3
$\boldsymbol{9\times 10^{-6}A}$
4
$\boldsymbol{8.7\times 10^{-6}A}$

29:

تمثل الدائرة المقابلة دائرة ترانزستور لبوابة عاكس فإذا كان جهد الخرج $\boldsymbol{[V_{CE}=0.8V]}$ عندما كانت مقاومة القاعدة $\boldsymbol{[R_{B}=4000\Omega ]}$ فتكون قيمة مقاومة دائرة المجمع $\boldsymbol{[R_{C}]}$ تساوي تقريبا____________

1
$\boldsymbol{7.36\times 10^{2}\Omega }$
2
$\boldsymbol{73.6\times 10^{2}\Omega }$
3
$\boldsymbol{0.736\times 10^{2}\Omega }$
4
$\boldsymbol{7360\times 10^{2}\Omega }$

30:

الشكل يوضح ترانزستور يعمل كمكبر اذا كانت قراءة الفولتميتر $\boldsymbol{4.8V}$ و قيمة $\boldsymbol{R_{C}=4.5K\Omega }$ فإن قيم كلا من $\boldsymbol{[\alpha _{e}],[\beta _{e}]}$ هي على الترتيب__________

1
$\boldsymbol{32.32-0.97}$
2
$\boldsymbol{32.32-0.95}$
3
$\boldsymbol{99-0.99}$
4
$\boldsymbol{3-0.75}$

31:

الدائرة التى تمثل الطريقة الصحيحة لتوصيل البطاريات فى دائرة الترانزستور لاستخدامه كمكبر هى______

1
2
3
4

32:

ما الدائرة التى تمثل الطريقة لتوصيل البطاريات فى دائرة الترانزستور لاستخدامه كمكبر ؟

1
2
3
4

33:

فى دائرة الترانزستور الموضحة بالشكل تم توصيل الترانزستور بحيث تكون______________

1
القاعدة مشتركة
2
الباعث مشترك
3
المجمع مشترك
4
كمفتاح مفتوح

34:

الشكل المقابل يمثل دائرة ترانزستور $\boldsymbol{\left ( npn \right )}$ فتكون نسبة التوزيع $\boldsymbol{\left ( \alpha _{e} \right )}$ تساوى_____________

1
$\boldsymbol{0.92}$
2
$\boldsymbol{0.95}$
3
$\boldsymbol{0.96}$
4
$\boldsymbol{0.98}$

35:

من الشكل المقابل تكون قيمة $\boldsymbol{\left ( I_{E} \right )}$ هى___________

1
$\boldsymbol{2\times 10^{-3}A}$
2
$\boldsymbol{2.02\times 10^{-3}A}$
3
$\boldsymbol{2\times 10^{-5}A}$
4
$\boldsymbol{2.02\times 10^{-5}A}$

36:

عند استخدام الترانزستور $\boldsymbol{npn}$ كمفتاح فى وضع $\boldsymbol{on}$ يجب أن يكون كل من جهد القاعدة وجهد المجمع كالتالى_____________

	جهد القاعدة	جهد المجمع
أ	موجب	موجب
ب	موجب	سالب
ج	سالب	موجب
د	سالب	سالب

1
أ
2
ب
3
ج
4
د

37:

الشكل المقابل يوضح دائرة ترانزستور $\boldsymbol{npn}$ فحالة $\boldsymbol{on}$ عند تقليل قيمة المقاومة المأخوذة من الريوستات فإن ___

	$\boldsymbol{V_{1}}$	$\boldsymbol{V_{2}}$
أ	يقل	يقل
ب	يقل	يزداد
ج	يزداد	يزداد
د	يزداد	يقل

1
أ
2
ب
3
ج
4
د

38:

الشكل المقابل يمثل دائرة ترانزستور $\boldsymbol{npn}$ يعمل كمفتاح فتكون نسبة التوزيع $\boldsymbol{\left ( \alpha _{e} \right )}$ تساوى تقريبا _______

1
$\boldsymbol{0.924}$
2
$\boldsymbol{0.949}$
3
$\boldsymbol{0.963}$
4
$\boldsymbol{0.987}$

39:

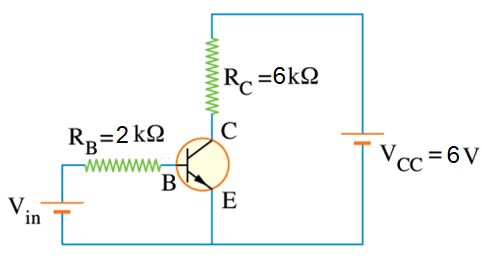

الشكل المقابل يمثل دائرة استخدام الترانزستور كمفتاح إذا كان $\boldsymbol{\beta _{e}=85 .V_{in}=0.02V}$ : أي البدائل التاليه صحيح ؟

	شدة تيار القاعدة $\boldsymbol{\left ( I_{B} \right )}$	فرق الجهد الخرج $\boldsymbol{\left (V_{CE} \right )}$
	$\boldsymbol{10^{-5}A}$	$\boldsymbol{0.9V}$
	$\boldsymbol{10^{-5}A}$	$\boldsymbol{1.1V}$
	$\boldsymbol{2\times 10^{-5}A}$	$\boldsymbol{0.9V}$
	$\boldsymbol{2\times 10^{-5}A}$	$\boldsymbol{1.1V}$

1
أ
2
ب
3
ج
4
د

40:

دائرة الترانزستور تعمل كمفتاح في حالة التشغيل $\boldsymbol{\left ( on \right )}$ .عندما تكون قيمة $\boldsymbol{V_c_c= 1.5V}$ وفرق الجهد بين المجمع والباعث $\boldsymbol{V_C_E= 0.5V}$ و $\boldsymbol{R_c= 500\Omega }$ فإن قيمة تيار المجمع $\boldsymbol{Ic }$ تساوي____________

1
$\boldsymbol{2\times 10^{-3}A}$
2
$\boldsymbol{3\times 10^{-3}A}$
3
$\boldsymbol{0.5\times 10^{-3}A}$
4
$\boldsymbol{0.3\times 10^{-3}A}$

41:

اذا كانت قاعده الترانزستور ${{\color{DarkRed}{\mathbf{npn}$ متصله بالجهد الموجب : اي مما يلي يعتبر صحيحا ؟

1
الخرج ${{\mathbf{V_{CE}}$ مرتفع ويعمل الترانزستور كمفتاح تشغيل
2
الخرج ${{\mathbf{V_{CE}}$ مرتفع ويعمل الترانزستور كمفتاح ايقاف
3
الخرج ${{\mathbf{V_{CE}}$ منخفض ويعمل الترانزستور كمفتاح تشغيل
4
الخرج ${{\mathbf{V_{CE}}$ منخفض ويعمل الترانزستور كمفتاح ايقاف

42:

اي الاشكال التاليه يمثل بطريقه صحيحه دائره ترانزستور ${{\mathbf{npn}$ فيها الباعث مشترك يعمل كمفتاح في وضع ${{\mathbf{on}$

1
2
3
4

43:

في الدائره الكهربيه بالشكل فان الاختيار الذي يعبر عن الاجابه الصحيحه

	يعمل الترانزستور ك	${{\mathbf{\alpha _{e}}$
ا	مفتاح مفتوح	${{\mathbf{0.04}$
ب	مفتاح مفتوح	${{\mathbf{0.96}$
ج	مفتاح مغلق	${{\mathbf{0.04}$
د	مفتاح مغلق	${{\mathbf{0.96}$

1
ا
2
ب
3
ج
4
د

44:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{pnp}$ اذا علمت ان قراءتي الاميترين ${{\color{DarkRed}\mathbf{A_{2},A_{1}}$ هما ${{\color{DarkRed}\mathbf{1.8mA,1.56mA}$ على الترتيب تكون قراءه الفولتميتر ${{\mathbf{V}$ هي

1
${{\mathbf{36mv}$
2
${{\mathbf{34mv}$
3
${{\mathbf{32mv}$
4
${{\mathbf{30mv}$

45:

في دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك اذا كان جهد المصدر ${{\color{DarkRed}\mathbf{V_{cc}}$ يساوي ${{\color{DarkRed}\mathbf{9V}$ ومقاومه دائره المجمع ${{\color{DarkRed}\mathbf{R_{c}}$ تساوي ${{\color{DarkRed}\mathbf{2.5k\Omega}$ ويمر بالمجمع تيار ${{\color{DarkRed}\mathbf{I_{c}}$ شدته ${{\color{DarkRed}\mathbf{2mA}$ فإن فرق الجهد بين المجمع والباعث ${\mathbf{V_{CE}}$ يساوي _____________

1
${\mathbf{6V}$
2
${\mathbf{5V}$
3
${\mathbf{4V}$
4
${\mathbf{3V}$

46:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ اذا كانت نسبه التكبير ${{\color{DarkRed}\mathbf{250}$ وكانت ${{\color{DarkRed}\mathbf{V_{CE}=7.5V}$ فان قيمه شده تيار القاعده يساوي

1
${\mathbf{10\mu A}$
2
${\mathbf{20\mu A}$
3
${\mathbf{30\mu A}$
4
${\mathbf{40\mu A}$

47:

في دائره ترانزستور ${\color{DarkRed}\mathbf{npn}$ زي الباعث المشترك اذا كان جهد المصدر ${\color{DarkRed}\mathbf{V_{CC}}}$ يساوي ${\color{DarkRed}\mathbf{12V}$ وفرق الجهد بين الباعث والمجمع ${\color{DarkRed}\mathbf{V_{CE}}}$ يساوي ${\color{DarkRed}\mathbf{2.2V}$ وتيار القاعده ${\color{DarkRed}\mathbf{I_{B}}$ يساوي ${\color{DarkRed}\mathbf{0.2mA}$ ونسبه التوزيع ${\color{DarkRed}\mathbf{\alpha _{e}}}$ تساوي ${\color{DarkRed}\mathbf{0.98}$ فان قيمه مقاومه المجمع ${\mathbf{R_{C}}$ تساوي

1
${\mathbf{4K\Omega}$
2
${\mathbf{3K\Omega}$
3
${\mathbf{2K\Omega}$
4
${\mathbf{1K\Omega}$

48:

الشكل المقابل يمثل دائره ترانزستور ${\color{DarkRed}\mathbf{npn}$ في وضع ${\color{DarkRed}\mathbf{on}$ اذا كانت نسبه تجزئه التيار ${\color{DarkRed}\mathbf{\alpha _{e}}=0.9}$ فان القوه الدافعه الكهربيه للبطاريه ${\mathbf{V_{CC}}$ تساوي

1
${\mathbf{2V}$
2
${\mathbf{3V}$
3
${\mathbf{4V}$
4
${\mathbf{6V}$

49:

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان النسبه ${{\color{DarkRed}\mathbf{\frac{\beta _{e}}{\alpha _{e}}=110}$ باستخدام البيانات الموضحه على الشكل فان شده تيار الباعث تساوي تقريبا

1
${\mathbf{3.9mA}$
2
${\mathbf{4.7mA}$
3
${\mathbf{5.05mA}$
4
${\mathbf{6.05mA}$

50:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ اذا كان ثابت التوزيع ${{\color{DarkRed}\mathbf{{\alpha _{e}=0.99}$ وجهد خرج الترانزستور ${{\color{DarkRed}\mathbf{V_{CE}}$ فان

	تيار القاعده ${\mathbf{I_{B}}$	تيار الباعث ${\mathbf{I_{E}}$
ا	${\mathbf{2.4\mu A}$	${\mathbf{250.02\mu A}$
ب	${\mathbf{5.5\mu A}$	${\mathbf{600\mu A}$
ج	${\mathbf{5.05\mu A}$	${\mathbf{505.05\mu A}$
د	${\mathbf{8.5\mu A}$	${\mathbf{641.32\mu A}$

1
ا
2
ب
3
ج
4
د

51:

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان نسبه تجزئه التيار ${{\color{DarkRed}\mathbf{\alpha _{e}=0.9}$ فان قيمه

	${\mathbf{I_{B}}$	${\mathbf{\beta _{e}}$
ا	${\mathbf{0.66mA}$	${\mathbf{9.09}$
ب	${\mathbf{0.66mA}$	${\mathbf{15.05}$
ج	${\mathbf{0.44mA}$	${\mathbf{15.05}$
د	${\mathbf{0.44mA}$	${\mathbf{9}$

1
ا
2
ب
3
ج
4
د

52:

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا كانت مقاومه دائره الداخل ${{\color{DarkRed}\mathbf{R_{B}=2K\Omega}$ ومقاومه دائره الخرج ${{\color{DarkRed}\mathbf{R_{C}=5K\Omega}$ تم تطبيق اشاره دخل للقاعده جهدها ${{\color{DarkRed}\mathbf{12mV}$ ومعامل التكبير لها ${{\color{DarkRed}\mathbf{60}$ فان قيمه ${\mathbf{V_{CE}}$ هي

1
${\mathbf{6.4V}$
2
${\mathbf{7V}$
3
${\mathbf{7.8V}$
4
${\mathbf{8.2V}$

53:

الشكل المقابل يمثل دائره ترنزستور ${\color{DarkRed}\mathbf{npn}}$ في وضع ${\color{DarkRed}\mathbf{on}}$ عند تحريك الزالق في الاتجاه الموضح بالشكل فان قراءتي فرق الجهد ${\mathbf{V_{2},V_{1}}}$

	${\mathbf{V_{1}}}$	${\mathbf{V_{2}}$
ا	تقل	تقل
ب	تزداد	تقل
ج	تزداد	تزداد
د	تقل	تزداد

1
ا
2
ب
3
ج
4
د

54:

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{pnp}$ وفقا لذالك تم وضع الفروض التاليه :

${{\color{DarkRed}\mathbf{I_{C}>I_{B}}$
وصله (الباعث - قاعده )متصله بطريقه اماميه
يزداد ${{\color{DarkRed}\mathbf{I_{C}}$ بزياده فرق الجهد ${{\color{DarkRed}\mathbf{V_{I}}$ اي الاختيارات السابقه صحيحه ؟

1
${\mathbf{2,1}$
2
${\mathbf{3,1}$
3
${\mathbf{3,2}$
4
${\mathbf{3,2,1}$

55:

الشكل المقابل يمثل دائره ترانزيستور من النوع ${{\color{DarkRed}\mathbf{npn}$ اذا كان تيار الباعث يساوي ${{\color{DarkRed}\mathbf{5mA}$ ونسبه التكبير تساوي ${{\color{DarkRed}\mathbf{10}$ فان قيمه ${\mathbf{R_{C}}$ تساوي تقريبا

1
${\mathbf{1K\Omega}$
2
${\mathbf{1.5K\Omega}$
3
${\mathbf{2K\Omega}$
4
${\mathbf{2.5K\Omega}$

56:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ في وضع ${{\color{DarkRed}\mathbf{on}$ اذا علمت ان معامل التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=25}$ فان قيمه كل من

	${\mathbf{I_{C}}$	${\mathbf{V_{CE}}$
ا	${\mathbf{1mA}$	${\mathbf{8V}$
ب	${\mathbf{1mA}$	${\mathbf{6V}$
ج	${\mathbf{0.5mA}$	${\mathbf{8V}$
د	${\mathbf{0.5mA}$	${\mathbf{6V}$

1
ا
2
ب
3
ج
4
د

57:

الشكل مقابل يمثل دائره ترانزستور فيها الباعث مشترك اذا كان فرق الجهد بين طرفي المقاومه ${{\color{DarkRed}\mathbf{R_{C}}$ يساوي ${{\color{DarkRed}\mathbf{3V}$ ومعامل التكبير ${{\color{DarkRed}\mathbf{\beta _{e}}$ يساوي ${{\color{DarkRed}\mathbf{95}$ فان قيمه المقاومه ${\mathbf{R_{C}}$ وشده تيار الباعث ${\mathbf{I_{E}}$ هما

	${\mathbf{R_{C}}$	${\mathbf{I_{E}}$
ا	${\mathbf{4.5K\Omega}$	${\mathbf{6.67\times 10^{-3}A}$
ب	${\mathbf{474\Omega}$	${\mathbf{6.397\times 10^{-3}A}$
ج	${\mathbf{4.5K\Omega}$	${\mathbf{6.397\times 10^{-3}A}$
د	${\mathbf{474/Omega}$	${\mathbf{6.67\times 10^{-3}A}$

1
ا
2
ب
3
ج
4
د

58:

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي القاعده المشتركه مستعينا بالبيانات الموضحه على الشكل فإن نسبه التكبير ${\mathbf{\beta _{e}}$ في الترانزستور تساوي _________

1
${\mathbf{\frac{20}{19}}$
2
${\mathbf{20}$
3
${\mathbf{19}$
4
${\mathbf{15}$

59:

الشكل المقابل يمثل ترانزستور ${\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك لكي تعمل الدائره كمفتاح في وضع ${\color{DarkRed}\mathbf{off}$ يجب

1
عكس قطبي البطاريه ${\mathbf{(V_{B})_{1}}$
2
عكس قطبي البطاريه ${\mathbf{(V_{B})_{2}}$
3
زياده القوه الدافعه للبطاريه ${\mathbf{(V_{B})_{1}}$
4
غلق المفتاح ${\mathbf{K}$

60:

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{npn}$ يعمل كمفتاح ${{\color{DarkRed}\mathbf{on}$ فان الشكل البياني الذي يمكن ان يمثل العلاقه بين شده تيار المجمع ${\mathbf{I_{C}}$ وشده تيار القاعده ${\mathbf{I_{B}}$ يمثله الشكل

1
2
3
4

61:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك اذا علمت ان نسبه التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=75}$ فان قيمه تيار القاعده ${\mathbf{I_{B}}$ يساوي

1
${\mathbf{130\mu A}$
2
${\mathbf{145\mu A}$
3
${\mathbf{150\mu A}$
4
${\mathbf{170\mu A}$

62:

الشكل المقابل يمثل جزء من دائره ترانزستور اذا كان جهد الدخل على مقاومه قاعده الترانزستور يساوي ${{\color{DarkRed}\mathbf{10V}$ وكان ${{\color{DarkRed}\mathbf{\beta _{e}=75}$ فان قيمتي تياري القاعده والمجمع هما

	تيار المجمع ${\mathbf{I_{C}}$	تيار القاعده ${\mathbf{I_{B}}$
ا	${\mathbf{0.333A}$	${\mathbf{0.025\mu A}$
ب	${\mathbf{0.333A}$	${\mathbf{25\mu A}$
ج	${\mathbf{3.33mA}$	${\mathbf{0.025\mu A}$
د	${\mathbf{3.33mA}$	${\mathbf{25\mu A}$

1
ا
2
ب
3
ج
4
د

63:

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{pnp}$ اذا كانت قراءه الفولتميتر ${{\color{DarkRed}\mathbf{1.8V}$ ونسبه التكبير ${{\color{DarkRed}\mathbf{100}$ فان قيمتي ${\mathbf{\alpha _{e},I_{B}}$ على الترتيب هما

1
${\mathbf{0.99,20\mu A}$
2
${\mathbf{99,20\mu A}$
3
${\mathbf{0.99,20mA}$
4
${\mathbf{99,20mA}$

64:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{NPN}$ اذا كانت قراءه الفولتميترين ${{\color{DarkRed}\mathbf{V_{3},V_{1}}$ هما ${{\color{DarkRed}\mathbf{0.25V,5mV}$ على الترتيب نسبه التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=101}$ فان قيمه القوه الدافعه الكهربيه للبطاريه ${{\mathbf{V_{cc}}$ تساوي

1
${{\mathbf{3.65V}$
2
${{\mathbf{4.25V}$
3
${{\mathbf{4.58V}$
4
${{\mathbf{5.3V}$

65:

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}{\mathbf{npn}$ ذي الباعث المشترك اذا كانت نسبه التكبير ${{\color{DarkRed}{\mathbf{\beta _{e}}$ تساوي ${{\color{DarkRed}{\mathbf{80}$ وقراءه الفولتميتر ${{\color{DarkRed}{\mathbf{V}$ تساوي ${{\color{DarkRed}{\mathbf{2.325V}$ فان مقدار مقاومه القاعده ${{\mathbf{R_{B}}$ يساوي

1
${{\mathbf{42K\Omega}$
2
${{\mathbf{40K\Omega}$
3
${{\mathbf{38K\Omega}$
4
${{\mathbf{36K\Omega}$

66:

الشكل المقابل يمثل دائره ترانزستور الباعث المشترك اذا كانت نسبه تكبير الترانزستور ${\color{DarkRed}\mathbf{\beta _e=25}$ فان النسبه بين القدره الكهربيه المستهلكه في دائرتي الخرج والدخل تساوي _________

1
$\mathbf{50}$
2
$\mathbf{125}$
3
$\mathbf{500}$
4
$\mathbf{1250}$

67:

الأشكال التاليه تمثل أربع دوائر كهربية لترانزستور ${\color{DarkRed}\mathbf{npn}}$ بها مصباح كهربي ${\color{DarkRed}\mathbf{L}}$ : ما الشكل الذي يكون فيه المصباح الكهربي مضئ ؟

1
2
3
4

68:

ترانزستور ${{\color{DarkRed}\mathbf{npn}$ زي البعث المشترك نسبه توزيع التيار به تساوي ${{\color{DarkRed}\mathbf{0.96}$ والشكل البياني المقابل يمثل العلاقه بين تيار المجمع ${{\color{DarkRed}\mathbf{I_{C}}$ وفرق الجهد بين وصله (الباعث -المجمع) ${{\color{DarkRed}\mathbf{V_{CE}}$ فان قيمه كل من

	القوه الدافعه الكهربيه للبطاريه ${\mathbf{V_{cc}}$	تياار الباعث عندما يكون تيار المجمع ${\mathbf{240mA}$
ا	${\mathbf{12V}$	${\mathbf{250mA}$
ب	${\mathbf{8V}$	${\mathbf{275mA}$
ج	${\mathbf{12V}$	${\mathbf{275mA}$
د	${\mathbf{8V}$	${\mathbf{250mA}$

1
ا
2
ب
3
ج
4
د

69:

الشكل المقابل يمثل ترانزستور من النوع ${\color{DarkRed}\mathbf{NPN}}$ في وضع ${\color{DarkRed}\mathbf{ON}}$ فإذا علمت أن نسبة تجزئة التيار تساوي ${\color{DarkRed}\mathbf{0.95}}$ : ما النسبة بين القدرة الناتجة من المجمع إلى القدرة الداخلة للقاعدة ؟

1
$\mathbf{100}$
2
$\mathbf{150}$
3
$\mathbf{190}$
4
$\mathbf{210}$

70:

الشكل المقابل يمثل دائره ترانزستور ${\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك اذا كانت قراءتا الفولتمترين ${\color{DarkRed}\mathbf{V_{2},V_{1}}$ على الترتيب هما ${\color{DarkRed}\mathbf{0.5V,0.16V}$ فان شده تيار الباعث ${\mathbf{I_{e}}$ تساوي __________

1
${\mathbf{2.33mA}$
2
${\mathbf{2.52mA}$
3
${\mathbf{4.42mA}$
4
${\mathbf{5.02mA}$

الترانزستور 3

فى الشكل المقابل ترانزستور $\fn_phv\boldsymbol{ npn}$ فى الوضع ...............

فى الشكل المقابل ترانزستور $\fn_phv\boldsymbol{ npn}$ قيمة $\boldsymbol{\alpha _{e},\beta _{e}}$ على الترتيب تساوى ................

إذا زاد تيار القاعدة بمقدار $\fn_phv \boldsymbol{5\mu A}$ فإن تيار المجمع...................

فى دائرة الترانزستور الموضحة بالشكل فإذا كان $\boldsymbol{V_{CC}=4V }$ فإن $\boldsymbol{\alpha _{e} }$ تساوى _____________

الشكل يوضح ترانزستور يعمل كمكبر إذا كانت قراءة الفولتميتر $\boldsymbol{4.8V}$ وقيمة $\boldsymbol{RC}$ هي $\boldsymbol{4.5K\Omega }$ فإن قيم كل من $\boldsymbol{\alpha ,\beta }$ على الترتيب .............

في دائرة الترانزستور المقابلة إذا كانت نسبة التكبير $\boldsymbol{250}$ وكانت $\boldsymbol{RC=1K\Omega }$ و $\boldsymbol{VCC=10V }$ و $\boldsymbol{VCE=7.5V }$ فما هو تيار القاعدة .........

الشكل المقابل يمثل دائرة إستخدام الترانزستور كمفتاح إذا كان $\boldsymbol{\beta _{e}=75,V_{in}=0.01V}$ : أي البدائل التاليه صحيح ؟

فى دائرة ترانزستور من نوع ${\color{DarkRed} \boldsymbol{npn}}$ إذا كان ${\color{DarkRed} \boldsymbol{I_E=4.848mA}}$ : أي البدائل التاليه صحيح ؟

الشكل المقابل يوضح دائرة ترانزستور $\boldsymbol{\left ( npn \right )}$ في حالة $\boldsymbol{\left ( on\right )}$ عند زيادة قيمة المقاومة المأخوذة من الريوستات : أي البدائل التاليه صحيح ؟

فى دائرة ترانزستور الموضحة بالشكل نسبة التكبير $\boldsymbol{100}$ والتيار المجمع $\boldsymbol{I_{C}=1.5mA}$ فإن الاختيار الصح هو ..........

الدائرة المقابلة إذا تحرك الزالق جهة $\fn_phv \boldsymbol{B}$ فإن .................

في الترانزستور الموضح بالشكل ........

في الترانزستور الموضح بالشكل : أي البدائل التاليه صحيح ؟

الشكل يوضح ترانزستور يعمل كمكبر اذا كانت قراءة الفولتميتر $\boldsymbol{4.8V}$ و قيمة $\boldsymbol{R_{C}=4.5K\Omega }$ فإن قيم كلا من $\boldsymbol{[\alpha _{e}],[\beta _{e}]}$ هي على الترتيب__________

فى دائرة الترانزستور الموضحة بالشكل تم توصيل الترانزستور بحيث تكون______________

الشكل المقابل يمثل دائرة ترانزستور $\boldsymbol{\left ( npn \right )}$ فتكون نسبة التوزيع $\boldsymbol{\left ( \alpha _{e} \right )}$ تساوى_____________

من الشكل المقابل تكون قيمة $\boldsymbol{\left ( I_{E} \right )}$ هى___________

الشكل المقابل يوضح دائرة ترانزستور $\boldsymbol{npn}$ فحالة $\boldsymbol{on}$ عند تقليل قيمة المقاومة المأخوذة من الريوستات فإن ___

الشكل المقابل يمثل دائرة ترانزستور $\boldsymbol{npn}$ يعمل كمفتاح فتكون نسبة التوزيع $\boldsymbol{\left ( \alpha _{e} \right )}$ تساوى تقريبا _______

الشكل المقابل يمثل دائرة استخدام الترانزستور كمفتاح إذا كان $\boldsymbol{\beta _{e}=85 .V_{in}=0.02V}$ : أي البدائل التاليه صحيح ؟

في الدائره الكهربيه بالشكل فان الاختيار الذي يعبر عن الاجابه الصحيحه

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ اذا كانت نسبه التكبير ${{\color{DarkRed}\mathbf{250}$ وكانت ${{\color{DarkRed}\mathbf{V_{CE}=7.5V}$ فان قيمه شده تيار القاعده يساوي

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ اذا كان ثابت التوزيع ${{\color{DarkRed}\mathbf{{\alpha _{e}=0.99}$ وجهد خرج الترانزستور ${{\color{DarkRed}\mathbf{V_{CE}}$ فان

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان نسبه تجزئه التيار ${{\color{DarkRed}\mathbf{\alpha _{e}=0.9}$ فان قيمه

الشكل المقابل يمثل دائره ترنزستور ${\color{DarkRed}\mathbf{npn}}$ في وضع ${\color{DarkRed}\mathbf{on}}$ عند تحريك الزالق في الاتجاه الموضح بالشكل فان قراءتي فرق الجهد ${\mathbf{V_{2},V_{1}}}$

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{pnp}$ وفقا لذالك تم وضع الفروض التاليه :

${{\color{DarkRed}\mathbf{I_{C}>I_{B}}$

وصله (الباعث - قاعده )متصله بطريقه اماميه

يزداد ${{\color{DarkRed}\mathbf{I_{C}}$ بزياده فرق الجهد ${{\color{DarkRed}\mathbf{V_{I}}$ اي الاختيارات السابقه صحيحه ؟

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ في وضع ${{\color{DarkRed}\mathbf{on}$ اذا علمت ان معامل التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=25}$ فان قيمه كل من

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي القاعده المشتركه مستعينا بالبيانات الموضحه على الشكل فإن نسبه التكبير ${\mathbf{\beta _{e}}$ في الترانزستور تساوي _________

الشكل المقابل يمثل ترانزستور ${\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك لكي تعمل الدائره كمفتاح في وضع ${\color{DarkRed}\mathbf{off}$ يجب

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك اذا علمت ان نسبه التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=75}$ فان قيمه تيار القاعده ${\mathbf{I_{B}}$ يساوي

أحسنت!

الترانزستور 3

فى الشكل المقابل ترانزستور فى الوضع ...............

فى الشكل المقابل ترانزستور قيمة على الترتيب تساوى ................

إذا زاد تيار القاعدة بمقدار فإن تيار المجمع...................

فى دائرة الترانزستور الموضحة بالشكل فإذا كان فإن تساوى _____________

الشكل يوضح ترانزستور يعمل كمكبر إذا كانت قراءة الفولتميتر وقيمة هي فإن قيم كل من على الترتيب .............

في دائرة الترانزستور المقابلة إذا كانت نسبة التكبير وكانت و و فما هو تيار القاعدة .........

الشكل المقابل يمثل دائرة إستخدام الترانزستور كمفتاح إذا كان : أي البدائل التاليه صحيح ؟

فى دائرة ترانزستور من نوع إذا كان : أي البدائل التاليه صحيح ؟

الشكل المقابل يوضح دائرة ترانزستور في حالة عند زيادة قيمة المقاومة المأخوذة من الريوستات : أي البدائل التاليه صحيح ؟

فى دائرة ترانزستور الموضحة بالشكل نسبة التكبير والتيار المجمع فإن الاختيار الصح هو ..........

الدائرة المقابلة إذا تحرك الزالق جهة فإن .................

في الترانزستور الموضح بالشكل ........

في الترانزستور الموضح بالشكل : أي البدائل التاليه صحيح ؟

عند استخدام الترانزستور كمفتاح و كان جهد الخرج يساوي و جهد البطارية في دائرة المجمع تساوي فيكون جهد مقاومة دائرة المجمع يساوي___________

الشكل المقابل يوضح ترانزستور فيه مقاومة المجمع و معامل التكبير له من البيانات الموضحة بالشكل .ما شدة تيار القاعدة؟

تمثل الدائرة المقابلة دائرة ترانزستور لبوابة عاكس فإذا كان جهد الخرج عندما كانت مقاومة القاعدة فتكون قيمة مقاومة دائرة المجمع تساوي تقريبا____________

الشكل يوضح ترانزستور يعمل كمكبر اذا كانت قراءة الفولتميتر و قيمة فإن قيم كلا من هي على الترتيب__________

فى دائرة الترانزستور الموضحة بالشكل تم توصيل الترانزستور بحيث تكون______________

الشكل المقابل يمثل دائرة ترانزستور فتكون نسبة التوزيع تساوى_____________

من الشكل المقابل تكون قيمة هى___________

الشكل المقابل يوضح دائرة ترانزستور فحالة عند تقليل قيمة المقاومة المأخوذة من الريوستات فإن ___

الشكل المقابل يمثل دائرة ترانزستور يعمل كمفتاح فتكون نسبة التوزيع تساوى تقريبا _______

الشكل المقابل يمثل دائرة استخدام الترانزستور كمفتاح إذا كان : أي البدائل التاليه صحيح ؟

في الدائره الكهربيه بالشكل فان الاختيار الذي يعبر عن الاجابه الصحيحه

الشكل المقابل يمثل دائره ترانزستور اذا علمت ان قراءتي الاميترين هما على الترتيب تكون قراءه الفولتميتر هي

الشكل المقابل يمثل دائره ترانزستور اذا كانت نسبه التكبير وكانت فان قيمه شده تيار القاعده يساوي

الشكل المقابل يمثل دائره ترانزستور في وضع اذا كانت نسبه تجزئه التيار فان القوه الدافعه الكهربيه للبطاريه تساوي

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان النسبه باستخدام البيانات الموضحه على الشكل فان شده تيار الباعث تساوي تقريبا

الشكل المقابل يمثل دائره ترانزستور اذا كان ثابت التوزيع وجهد خرج الترانزستور فان

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان نسبه تجزئه التيار فان قيمه

الشكل المقابل يمثل دائره ترنزستور في وضع عند تحريك الزالق في الاتجاه الموضح بالشكل فان قراءتي فرق الجهد

الشكل المقابل يمثل ترانزستور وفقا لذالك تم وضع الفروض التاليه :

وصله (الباعث - قاعده )متصله بطريقه اماميه

يزداد بزياده فرق الجهد اي الاختيارات السابقه صحيحه ؟

الشكل المقابل يمثل دائره ترانزيستور من النوع اذا كان تيار الباعث يساوي ونسبه التكبير تساوي فان قيمه تساوي تقريبا

الشكل المقابل يمثل دائره ترانزستور في وضع اذا علمت ان معامل التكبير فان قيمه كل من

الشكل مقابل يمثل دائره ترانزستور فيها الباعث مشترك اذا كان فرق الجهد بين طرفي المقاومه يساوي ومعامل التكبير يساوي فان قيمه المقاومه وشده تيار الباعث هما

الشكل المقابل يمثل ترانزستور ذي القاعده المشتركه مستعينا بالبيانات الموضحه على الشكل فإن نسبه التكبير في الترانزستور تساوي _________

الشكل المقابل يمثل ترانزستور ذي الباعث المشترك لكي تعمل الدائره كمفتاح في وضع يجب

الشكل المقابل يمثل ترانزستور يعمل كمفتاح فان الشكل البياني الذي يمكن ان يمثل العلاقه بين شده تيار المجمع وشده تيار القاعده يمثله الشكل

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان نسبه التكبير فان قيمه تيار القاعده يساوي

الشكل المقابل يمثل جزء من دائره ترانزستور اذا كان جهد الدخل على مقاومه قاعده الترانزستور يساوي وكان فان قيمتي تياري القاعده والمجمع هما

الشكل المقابل يمثل ترانزستور اذا كانت قراءه الفولتميتر ونسبه التكبير فان قيمتي على الترتيب هما

الشكل المقابل يمثل دائره ترانزستور اذا كانت قراءه الفولتميترين هما على الترتيب نسبه التكبير فان قيمه القوه الدافعه الكهربيه للبطاريه تساوي

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا كانت نسبه التكبير تساوي وقراءه الفولتميتر تساوي فان مقدار مقاومه القاعده يساوي

الشكل المقابل يمثل دائره ترانزستور الباعث المشترك اذا كانت نسبه تكبير الترانزستور فان النسبه بين القدره الكهربيه المستهلكه في دائرتي الخرج والدخل تساوي _________

ترانزستور زي البعث المشترك نسبه توزيع التيار به تساوي والشكل البياني المقابل يمثل العلاقه بين تيار المجمع وفرق الجهد بين وصله (الباعث -المجمع) فان قيمه كل من

الشكل المقابل يمثل ترانزستور من النوع في وضع فإذا علمت أن نسبة تجزئة التيار تساوي : ما النسبة بين القدرة الناتجة من المجمع إلى القدرة الداخلة للقاعدة ؟

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا كانت قراءتا الفولتمترين على الترتيب هما فان شده تيار الباعث تساوي __________

أحسنت!

إجابة صحيحة

إجابة غير صحيحة

فى الشكل المقابل ترانزستور $\fn_phv\boldsymbol{ npn}$ فى الوضع ...............

فى الشكل المقابل ترانزستور $\fn_phv\boldsymbol{ npn}$ قيمة $\boldsymbol{\alpha _{e},\beta _{e}}$ على الترتيب تساوى ................

إذا زاد تيار القاعدة بمقدار $\fn_phv \boldsymbol{5\mu A}$ فإن تيار المجمع...................

فى دائرة الترانزستور الموضحة بالشكل فإذا كان $\boldsymbol{V_{CC}=4V }$ فإن $\boldsymbol{\alpha _{e} }$ تساوى _____________

الشكل يوضح ترانزستور يعمل كمكبر إذا كانت قراءة الفولتميتر $\boldsymbol{4.8V}$ وقيمة $\boldsymbol{RC}$ هي $\boldsymbol{4.5K\Omega }$ فإن قيم كل من $\boldsymbol{\alpha ,\beta }$ على الترتيب .............

في دائرة الترانزستور المقابلة إذا كانت نسبة التكبير $\boldsymbol{250}$ وكانت $\boldsymbol{RC=1K\Omega }$ و $\boldsymbol{VCC=10V }$ و $\boldsymbol{VCE=7.5V }$ فما هو تيار القاعدة .........

الشكل المقابل يمثل دائرة إستخدام الترانزستور كمفتاح إذا كان $\boldsymbol{\beta _{e}=75,V_{in}=0.01V}$ : أي البدائل التاليه صحيح ؟

فى دائرة ترانزستور من نوع ${\color{DarkRed} \boldsymbol{npn}}$ إذا كان ${\color{DarkRed} \boldsymbol{I_E=4.848mA}}$ : أي البدائل التاليه صحيح ؟

الشكل المقابل يوضح دائرة ترانزستور $\boldsymbol{\left ( npn \right )}$ في حالة $\boldsymbol{\left ( on\right )}$ عند زيادة قيمة المقاومة المأخوذة من الريوستات : أي البدائل التاليه صحيح ؟

فى دائرة ترانزستور الموضحة بالشكل نسبة التكبير $\boldsymbol{100}$ والتيار المجمع $\boldsymbol{I_{C}=1.5mA}$ فإن الاختيار الصح هو ..........

الدائرة المقابلة إذا تحرك الزالق جهة $\fn_phv \boldsymbol{B}$ فإن .................

الشكل يوضح ترانزستور يعمل كمكبر اذا كانت قراءة الفولتميتر $\boldsymbol{4.8V}$ و قيمة $\boldsymbol{R_{C}=4.5K\Omega }$ فإن قيم كلا من $\boldsymbol{[\alpha _{e}],[\beta _{e}]}$ هي على الترتيب__________

الشكل المقابل يمثل دائرة ترانزستور $\boldsymbol{\left ( npn \right )}$ فتكون نسبة التوزيع $\boldsymbol{\left ( \alpha _{e} \right )}$ تساوى_____________

من الشكل المقابل تكون قيمة $\boldsymbol{\left ( I_{E} \right )}$ هى___________

الشكل المقابل يوضح دائرة ترانزستور $\boldsymbol{npn}$ فحالة $\boldsymbol{on}$ عند تقليل قيمة المقاومة المأخوذة من الريوستات فإن ___

الشكل المقابل يمثل دائرة ترانزستور $\boldsymbol{npn}$ يعمل كمفتاح فتكون نسبة التوزيع $\boldsymbol{\left ( \alpha _{e} \right )}$ تساوى تقريبا _______

الشكل المقابل يمثل دائرة استخدام الترانزستور كمفتاح إذا كان $\boldsymbol{\beta _{e}=85 .V_{in}=0.02V}$ : أي البدائل التاليه صحيح ؟

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ اذا كانت نسبه التكبير ${{\color{DarkRed}\mathbf{250}$ وكانت ${{\color{DarkRed}\mathbf{V_{CE}=7.5V}$ فان قيمه شده تيار القاعده يساوي

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ اذا كان ثابت التوزيع ${{\color{DarkRed}\mathbf{{\alpha _{e}=0.99}$ وجهد خرج الترانزستور ${{\color{DarkRed}\mathbf{V_{CE}}$ فان

الشكل المقابل يمثل دائره ترانزستور ذي الباعث المشترك اذا علمت ان نسبه تجزئه التيار ${{\color{DarkRed}\mathbf{\alpha _{e}=0.9}$ فان قيمه

الشكل المقابل يمثل دائره ترنزستور ${\color{DarkRed}\mathbf{npn}}$ في وضع ${\color{DarkRed}\mathbf{on}}$ عند تحريك الزالق في الاتجاه الموضح بالشكل فان قراءتي فرق الجهد ${\mathbf{V_{2},V_{1}}}$

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{pnp}$ وفقا لذالك تم وضع الفروض التاليه :

يزداد ${{\color{DarkRed}\mathbf{I_{C}}$ بزياده فرق الجهد ${{\color{DarkRed}\mathbf{V_{I}}$ اي الاختيارات السابقه صحيحه ؟

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ في وضع ${{\color{DarkRed}\mathbf{on}$ اذا علمت ان معامل التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=25}$ فان قيمه كل من

الشكل المقابل يمثل ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي القاعده المشتركه مستعينا بالبيانات الموضحه على الشكل فإن نسبه التكبير ${\mathbf{\beta _{e}}$ في الترانزستور تساوي _________

الشكل المقابل يمثل ترانزستور ${\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك لكي تعمل الدائره كمفتاح في وضع ${\color{DarkRed}\mathbf{off}$ يجب

الشكل المقابل يمثل دائره ترانزستور ${{\color{DarkRed}\mathbf{npn}$ ذي الباعث المشترك اذا علمت ان نسبه التكبير ${{\color{DarkRed}\mathbf{\beta _{e}=75}$ فان قيمه تيار القاعده ${\mathbf{I_{B}}$ يساوي
