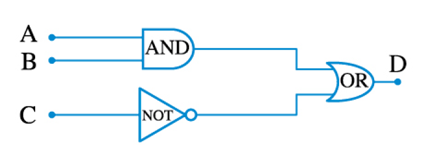

1:

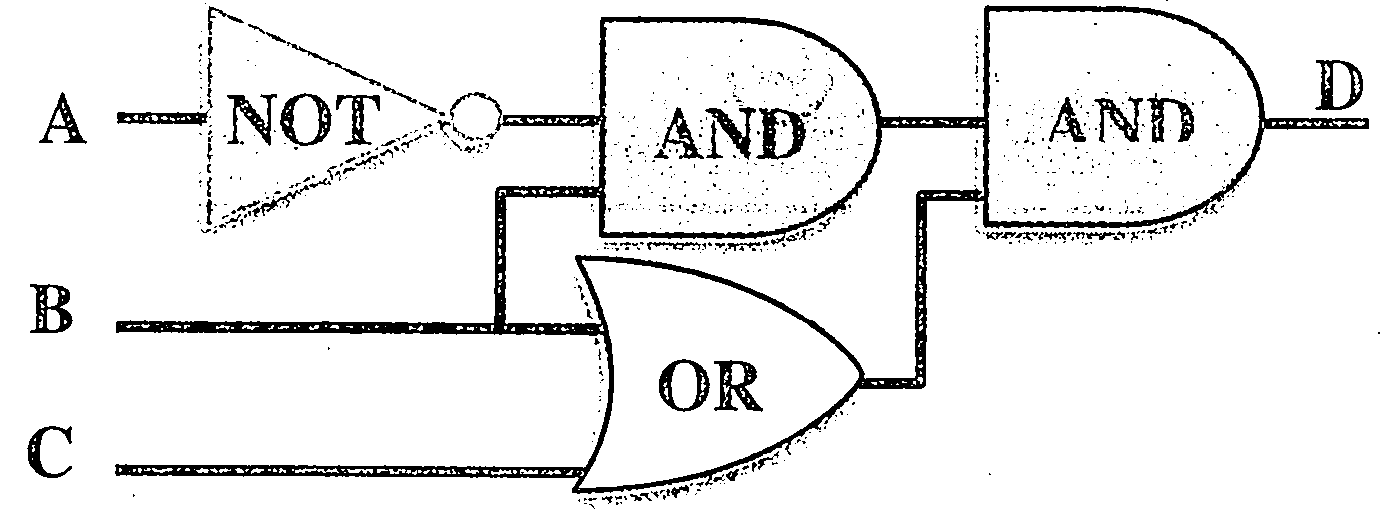

فى الدائرة المنطقية الموضحة : أى من المدخلات الآتية ينتج الخرج $\boldsymbol{D=1}$ ؟

$\boldsymbol{A}$	$\boldsymbol{B}$	$\boldsymbol{C}$
$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$

1
ا
2
ب
3
ج
4
د

2:

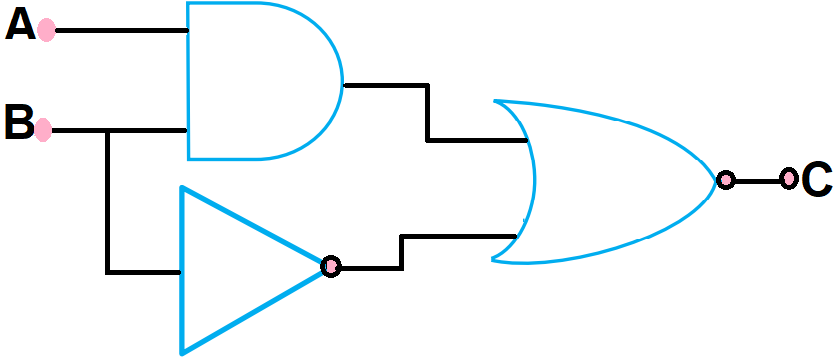

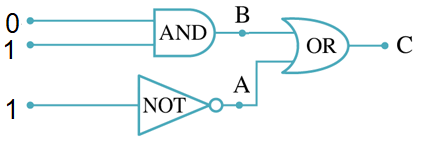

ماقيم المنطق لكل من $\mathbf{C,B,A}$ فى الدائرة المنطقية المقابلة ؟

1
2
3
4

3:

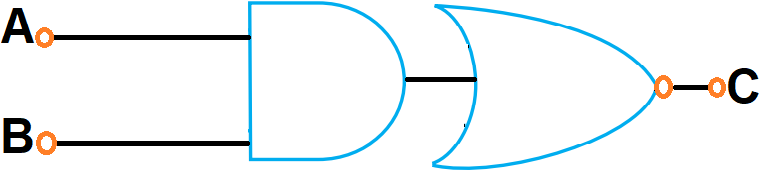

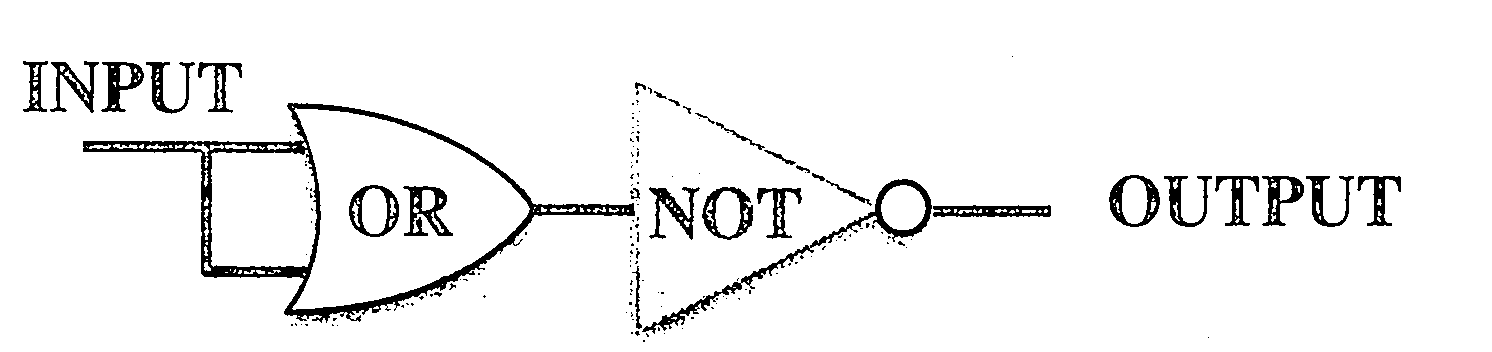

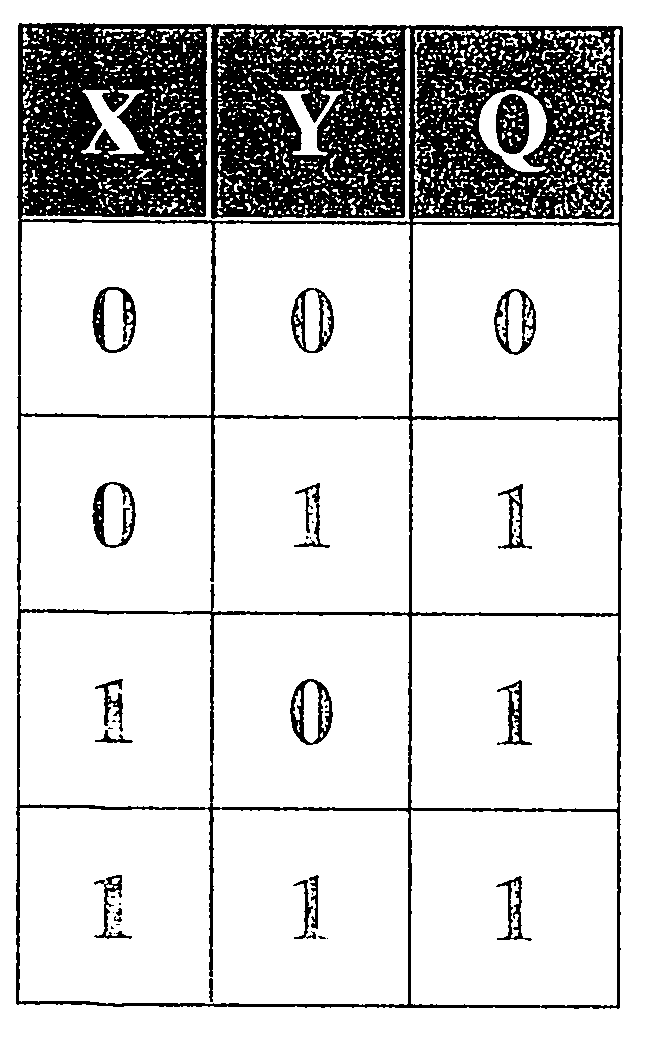

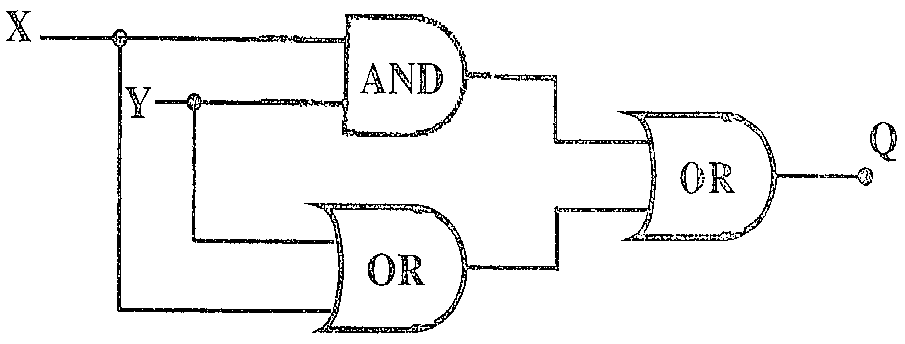

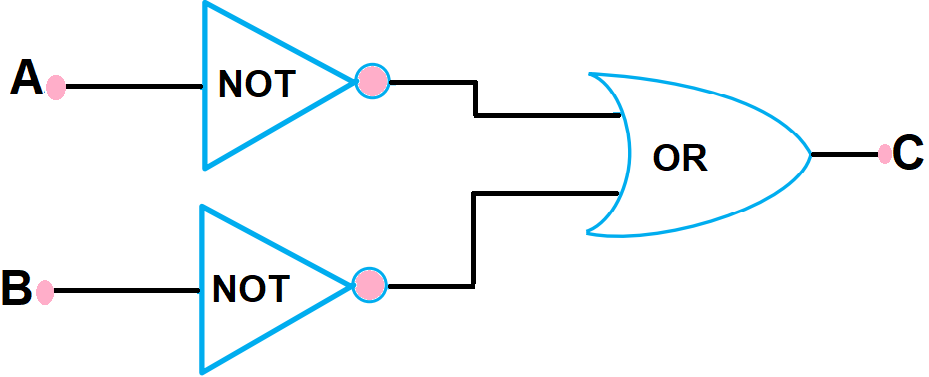

البوابات الموضحة بالشكل تكافئ بوابة____________

1
$\fn_phv \boldsymbol{NOT}$
2
$\boldsymbol{AND}$
3
$\boldsymbol{OR}$

4:

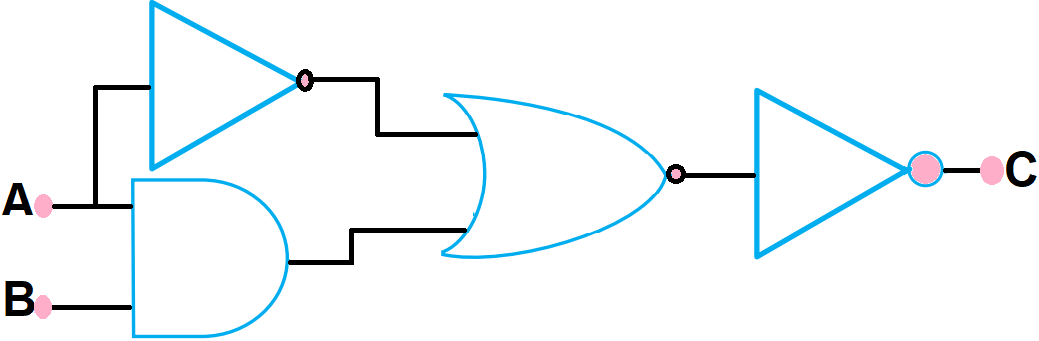

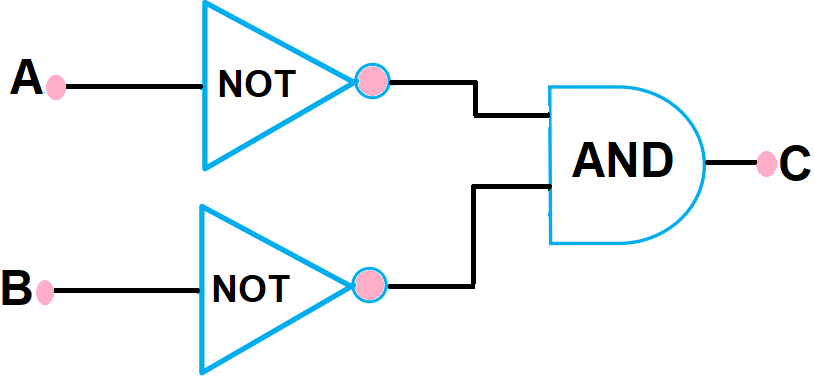

ما البوابة التي تكافئ البوابات الموضحة بالشكل ؟

1
$\fn_phv \boldsymbol{NOT}$
2
$\boldsymbol{AND}$
3
$\boldsymbol{OR}$

5:

في أي من البوابات المنطقية التالية يكون الخرج عدد عشري يساوي $\fn_phv \boldsymbol{11}$ عند إستخدام جدول المدخلات المقابل؟

$\boldsymbol{B}$	$\boldsymbol{A}$
$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{1}$

1
2
3
4

6:

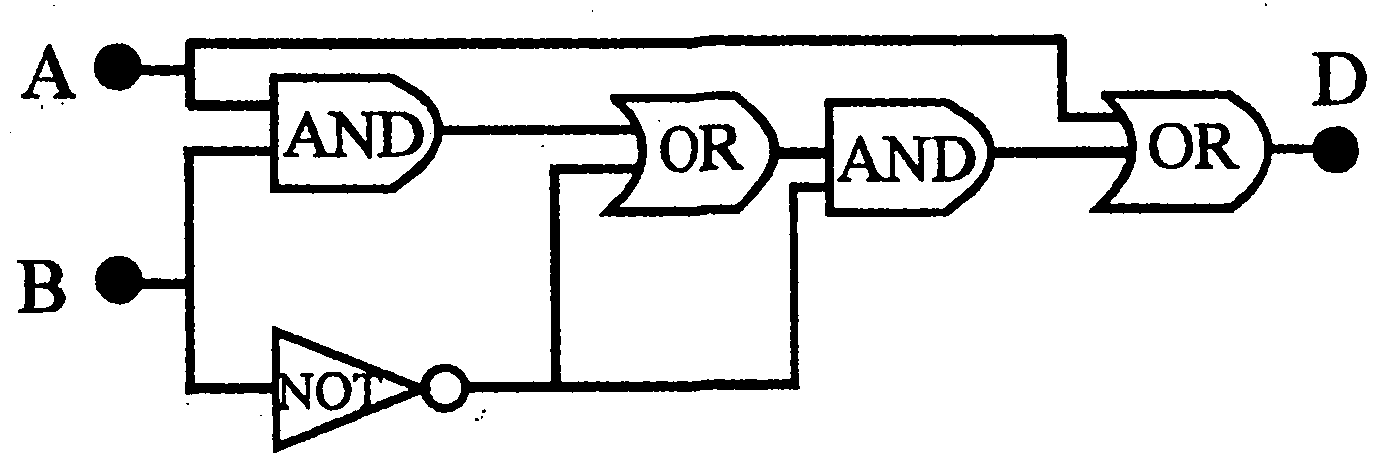

فى البوابات الموضحة يكون الرقم العشرى للخرج هو $\boldsymbol{\left ( 9 \right )}$

الخرج $\boldsymbol{D}$	$\boldsymbol{B}$	$\boldsymbol{A}$
	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{1}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{1}$

1
$\boldsymbol{9}$
2
$\boldsymbol{6}$
3
$\boldsymbol{11}$
4
$\boldsymbol{20}$

7:

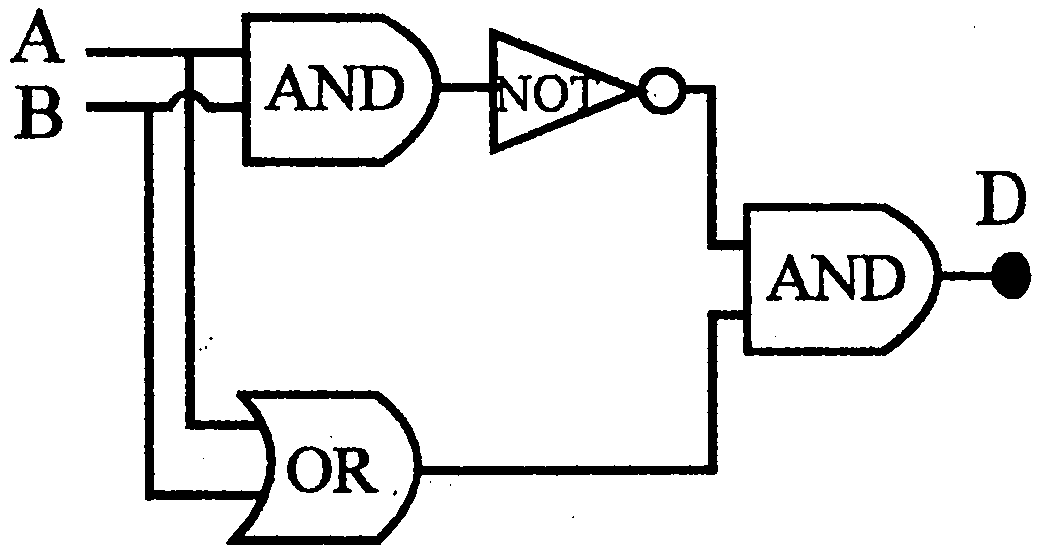

فى الشكل بوابات منطقية فإن الرقم العشرى للخرج هو___________

الخرج $\boldsymbol{D}$	$\boldsymbol{B}$	$\boldsymbol{A}$
	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{1}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{1}$

1
$\boldsymbol{9}$
2
$\boldsymbol{11}$
3
$\boldsymbol{19}$
4
$\boldsymbol{13}$

8:

فى البوابات المنطقية التى أمامك : أى من النتائج الآتية يعبر عن الخرج الصحيح لهذه البوابات ؟

1
2
3
4

9:

فى البوابات المنطقية التى أمامك : أى من النتائج الآتية يعبر عن الخرج الصحيح لهذه البوابات ؟

1
2
3
4

10:

فى البوابات المنطقية التى أمامك : أى من النتائج الآتية يعبر عن الخرج الصحيح لهذه البوابات ؟

1
2
3
4

11:

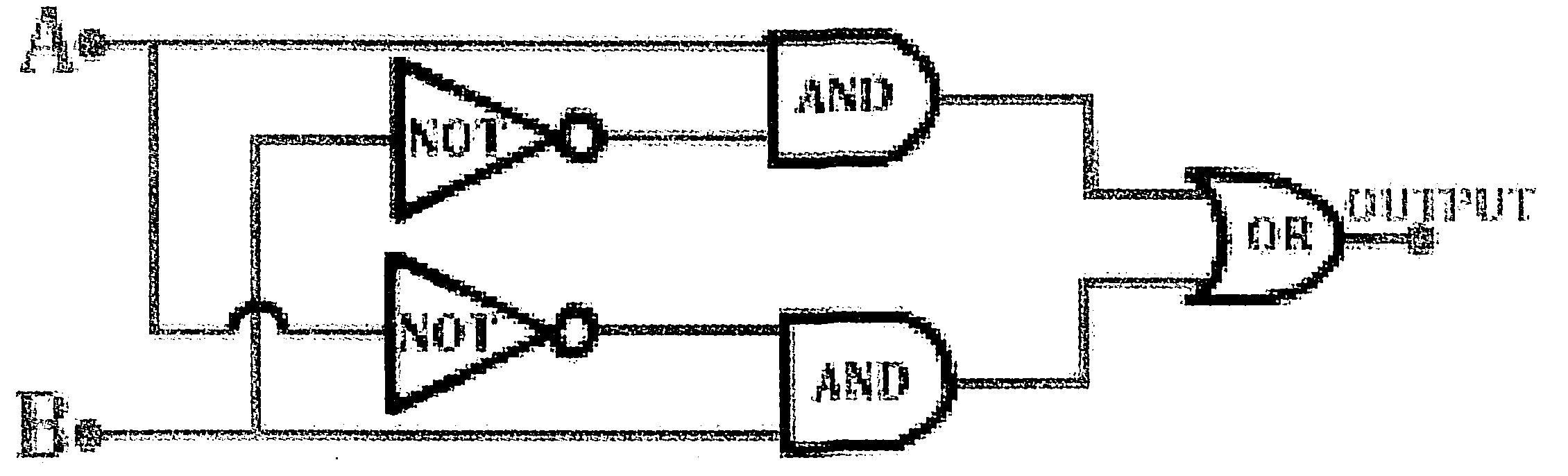

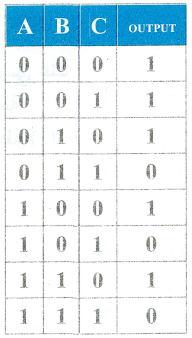

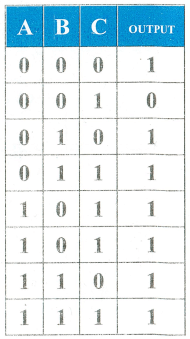

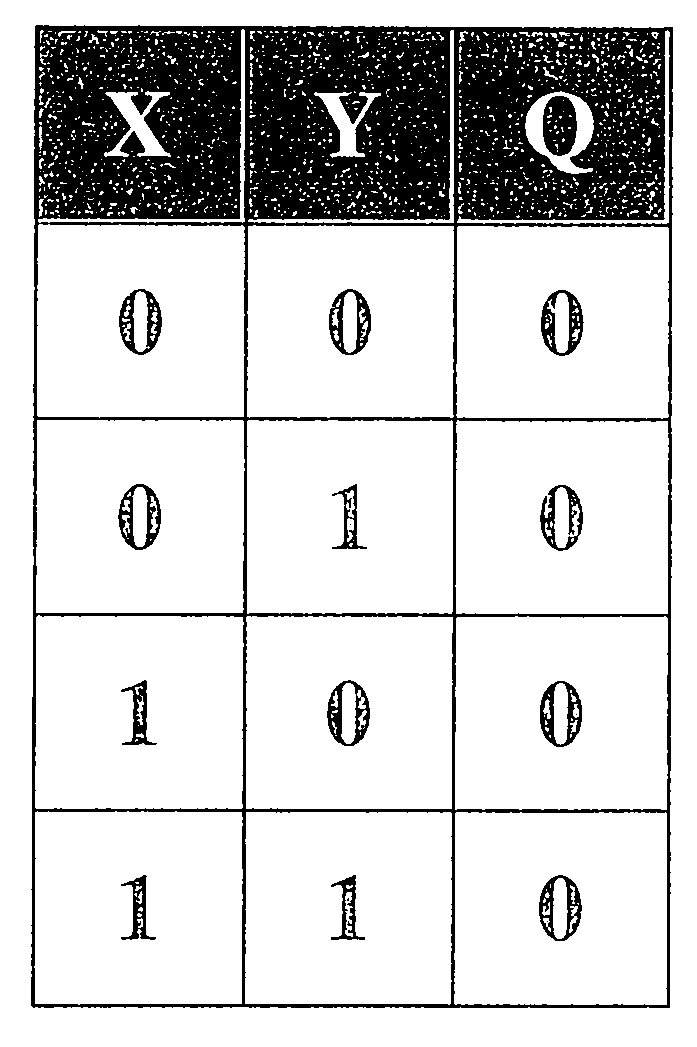

الشكل المقابل يوضح دائرة الكترونية تمثل مجموعة من البوابات المنطقية لأداء وظيفة ما : ما جدول التحقق المعبر عن هذه الدائرة؟

1
2
3
4

12:

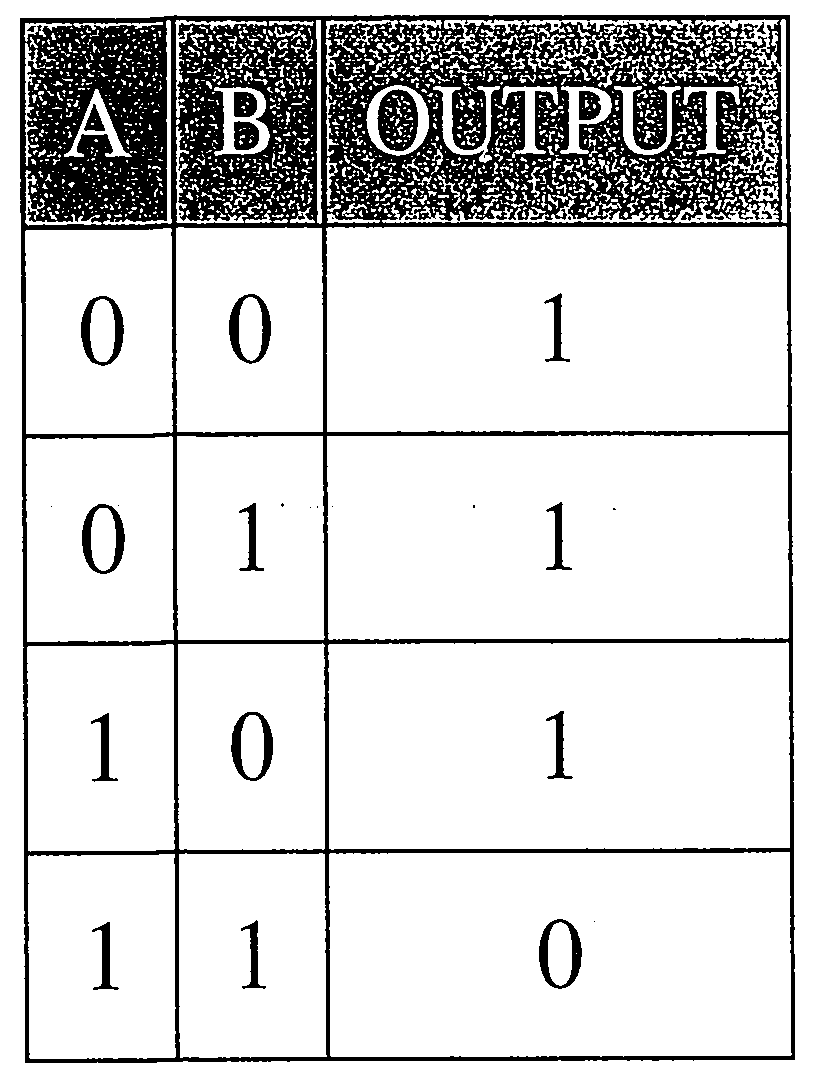

أى الاختيارات التالية يمثل جدول التحقق الصحيح لتجمع البوابات الموضح :

1
2
3
4

13:

الاشكال التالية تمثل أربع مجموعات من البوابات المنطقية , أى منها يعطى خرج $\boldsymbol{High\left ( C \right )}$ عندما يكون أحد الدخلين $\boldsymbol{Low\left ( B \right ),(A)}$ والأخر $\boldsymbol{High}$ ؟

1
2
3
4

14:

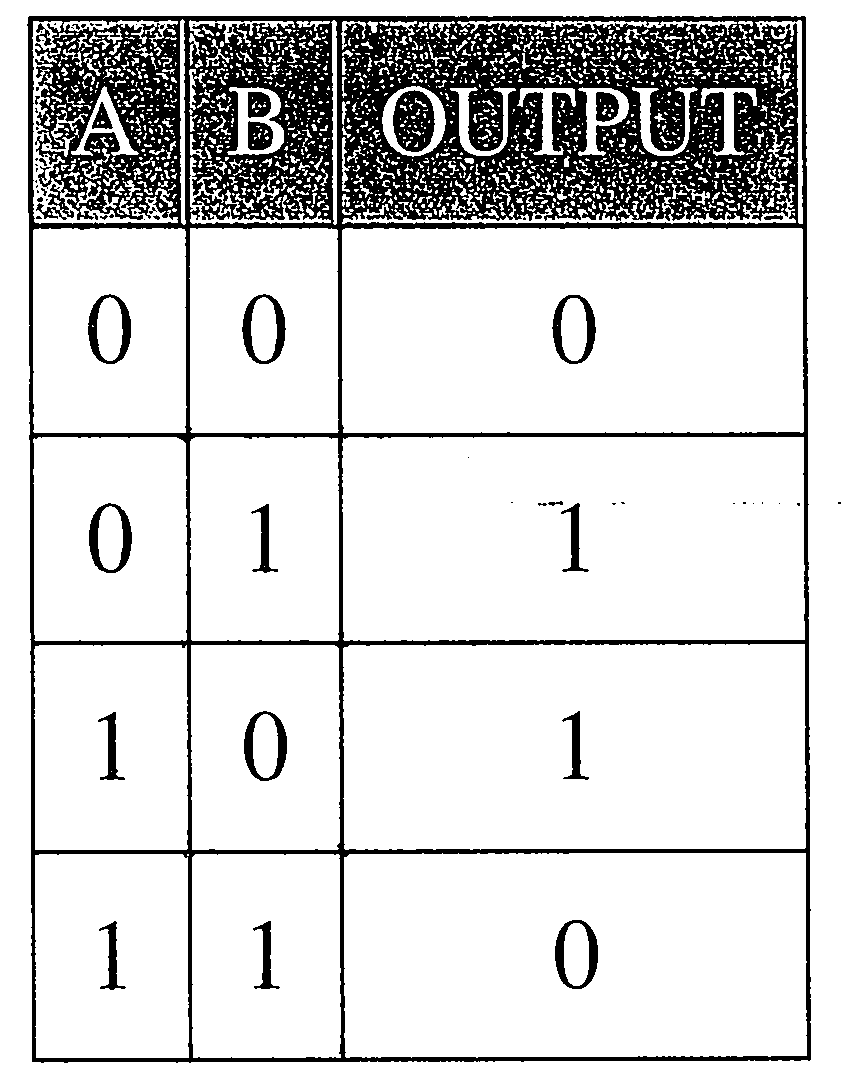

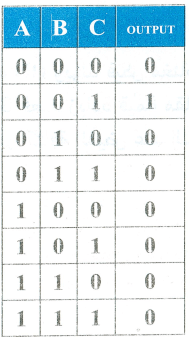

أي البوابات المنطقية التالية لها جدول التحقق المقابل ؟

$\boldsymbol{C}$	$\boldsymbol{B}$	$\boldsymbol{A}$
$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{1}$

1
2
3
4

15:

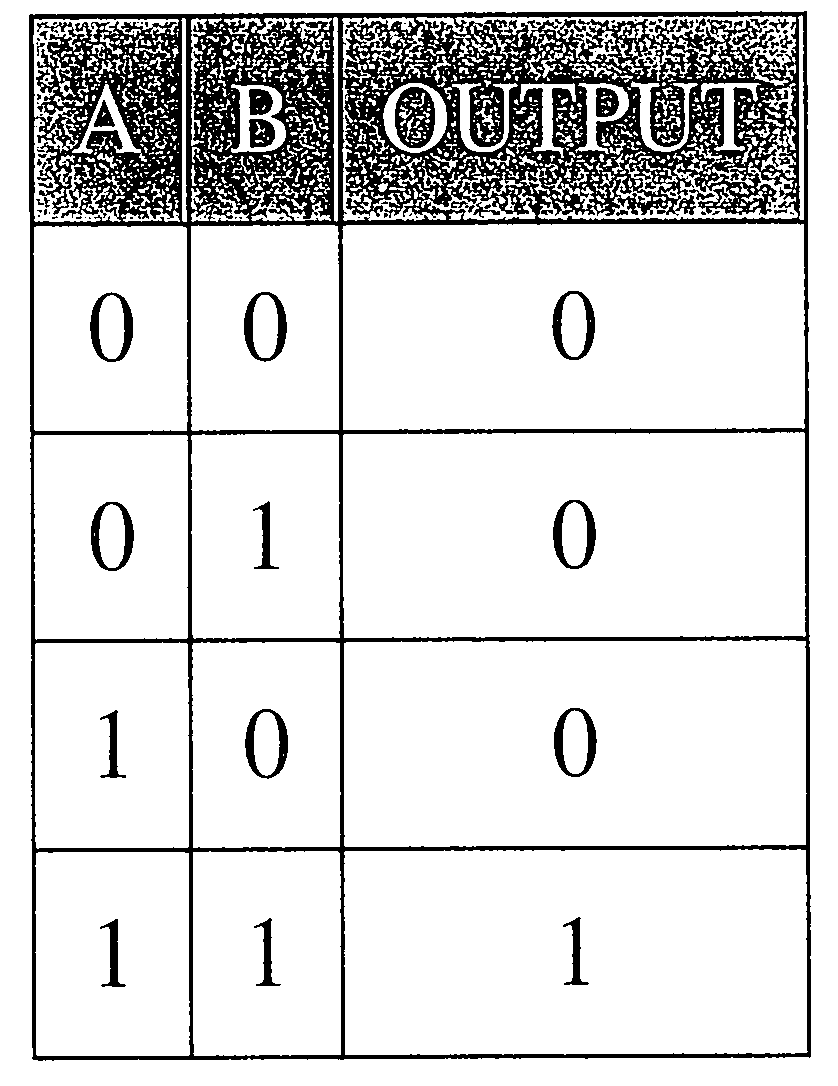

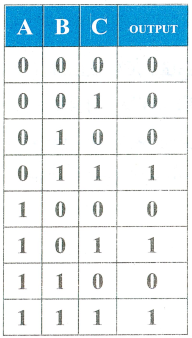

أى من الدوائر المنطقية التالية يحقق جدول التحقق المقابل؟

1
2
3
4

16:

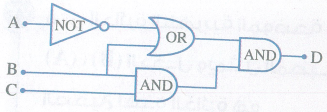

حتى يكون الخرج $\boldsymbol{high}$ يجب أن تكون قيم المدخلات ............

1
$\boldsymbol{A=0,B=0,C=0}$
2
$\boldsymbol{A=1,B=1,C=0}$
3
$\boldsymbol{A=1,B=0,C=0}$
4
$\boldsymbol{A=0,B=1,C=0}$

17:

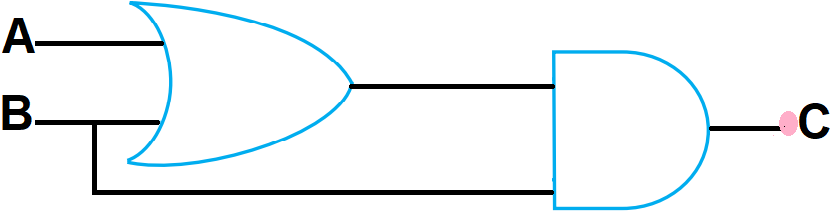

فى الدائرة المنطقية الموضحة : إذا كان $\boldsymbol{B=0,A=1}$ . كم يكون الخرج $\boldsymbol{Y}$ ؟

1
$\boldsymbol{1}$
2
$\boldsymbol{0}$
3
$\boldsymbol{2}$
4
لا توجد إجابة صحيحة

18:

الشكل المقابل يمثل دائره إلكترونيه تحتوي علي مجموعه من البوابات المنطقيه : أي الاختيارات الأتيه التي تحقق الخرج $\fn_phv\boldsymbol{ D=1}$ ؟

$\boldsymbol{C}$	$\boldsymbol{B}$	$\boldsymbol{A}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$

1
ا
2
ب
3
ج
4
د

19:

في الدائره المنطقيه المبينه بالشكل : أي الاختيارات التاليه التي تحقق الخرج $\fn_phv \boldsymbol{D=1}$ ؟

الاختيار	$\boldsymbol{B}$	$\boldsymbol{A}$
	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{1}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{0}$	$\boldsymbol{1}$

1
ا
2
ب
3
ج
4
د

20:

الشكل يمثل دائرة إلكترونية تحتوي علي مجموعة من البوابات المنطقية : أي من الإختيارات التالية التي تحقق الخرج $\fn_phv \boldsymbol{D=1}$ ؟

الإختيار	$\boldsymbol{C}$	$\boldsymbol{B}$	$\boldsymbol{A}$
	$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
	$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$

1
ا
2
ب
3
ج
4
د

21:

فى الشكل المقابل : لكى يكون الخرج $\boldsymbol{X=0}$ فإن قيم المدخلات $\boldsymbol{C,B,A}$ اللازمة لتحقيق ذلك هى_______

$\boldsymbol{A}$	$\boldsymbol{B}$	$\boldsymbol{C}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{1}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{0}$

1
ا
2
ب
3
ج
4
د

22:

فى الدائرة المنطقية المبينة بالشكل : أى الإختيارات التالية يحقق شرط الخرج $\boldsymbol{D=1}$ ؟

$\boldsymbol{C}$	$\boldsymbol{B}$	$\boldsymbol{A}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{0}$

1
ا
2
ب
3
ج
4
د

23:

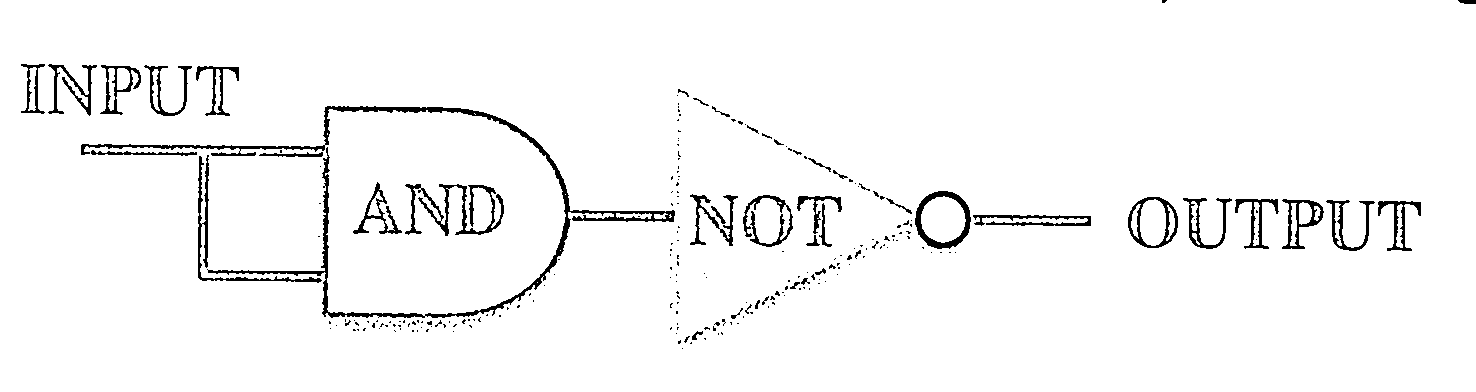

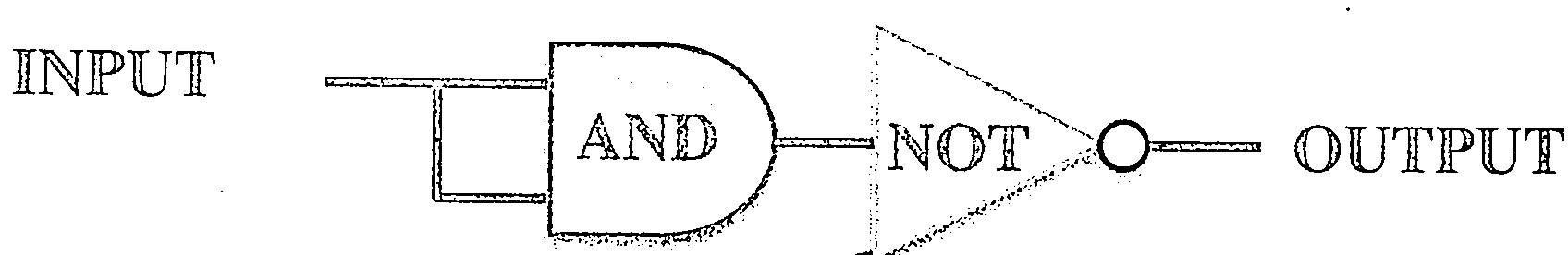

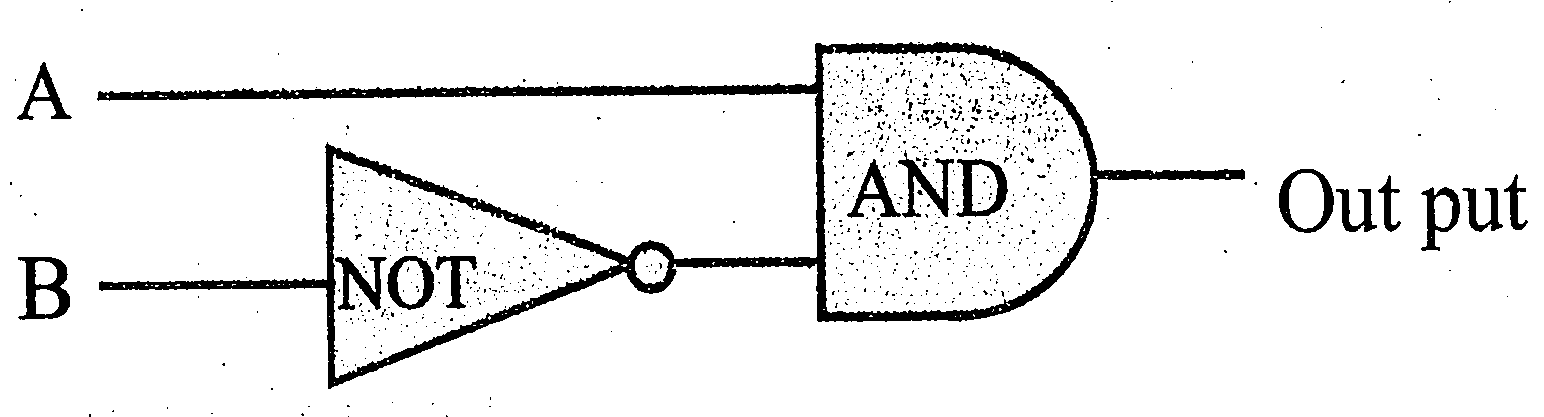

أي مما يلي صحيح بالنسبة للبوابة المشتقة (مشتقة من البوابتين $\fn_phv \boldsymbol{AND,NOT}$ )الموضحة بالشكل ؟

	المدخل $\boldsymbol{\left ( input \right )}$	المخرج $\boldsymbol{\left ( output \right )}$
	$\boldsymbol{00}$	$\boldsymbol{00}$
	$\boldsymbol{11}$	$\boldsymbol{00}$
	$\boldsymbol{01}$	$\boldsymbol{01}$
	$\boldsymbol{11}$	$\boldsymbol{11}$

1
ا
2
ب
3
ج
4
د

24:

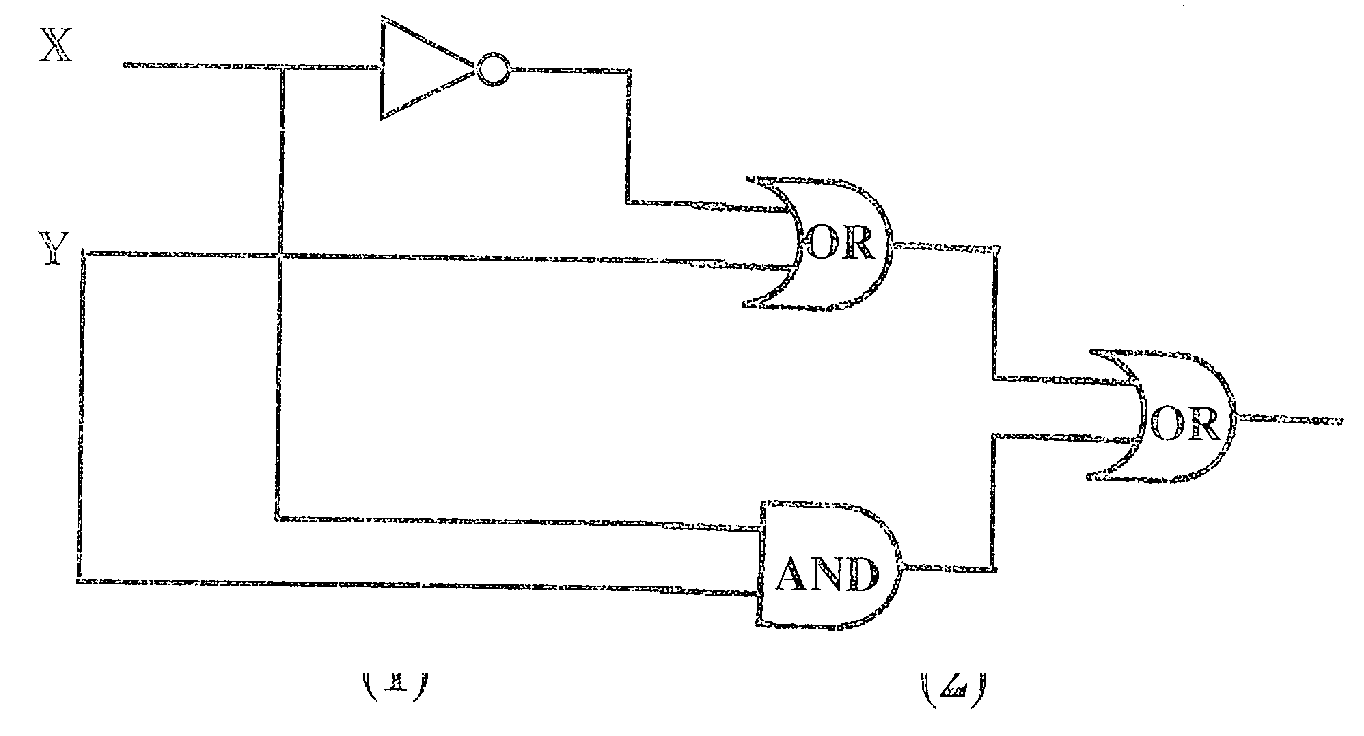

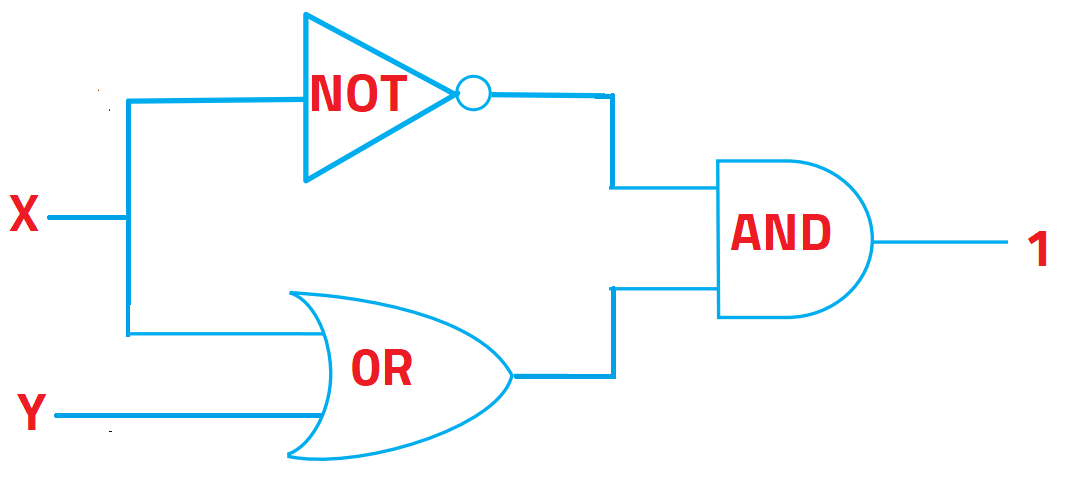

طبقا للبوابات المنطقية فى الشكل المقابل فإن قيمة الخرج $\boldsymbol{X}$ ، $\boldsymbol{Y}$ يكون __________

	$\boldsymbol{Y}$	$\boldsymbol{X}$
	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{1}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{1}$

1
ا
2
ب
3
ج
4
د

25:

بوابتان $\boldsymbol{\left ( AND \right )}$ و $\boldsymbol{\left ( OR \right )}$ كما بالرسم طبقا للشكل الذى أمامك أي البدائل التاليه تمثل قيمة دخل $\boldsymbol{\left ( Z,Y,X \right )}$ الذي يجعل الخرج = صفر ؟

$\boldsymbol{Z}$	$\boldsymbol{Y}$	$\boldsymbol{X}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{1}$

1
ا
2
ب
3
ج
4
د

26:

فى البوابات المنطقية التى أمامك يكون الخرج $\boldsymbol{0}$ عندما تكون قيمة دخل $\boldsymbol{X}$ ، $\boldsymbol{Y}$ هى________

	$\boldsymbol{Y}$	$\boldsymbol{X}$
	$\boldsymbol{1}$	$\boldsymbol{0}$
	$\boldsymbol{1}$	$\boldsymbol{1}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{0}$	$\boldsymbol{0}$

1
ا
2
ب
3
ج
4
د

27:

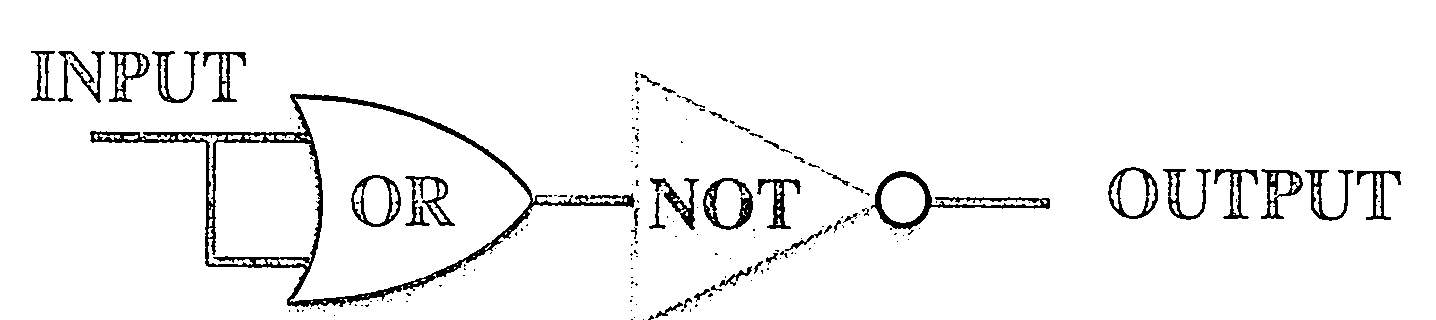

أي مما يلي صحيح بالنسبة للبوابة المشتقة من البوابتين $\fn_phv \boldsymbol{OR,NOT}$ الموضحة بالشكل ؟

	المدخل $\boldsymbol{\left ( input \right )}$	المخرج $\boldsymbol{\left ( output \right )}$
	$\boldsymbol{00}$	$\boldsymbol{00}$
	$\boldsymbol{11}$	$\boldsymbol{00}$
	$\boldsymbol{01}$	$\boldsymbol{01}$
	$\boldsymbol{11}$	$\boldsymbol{11}$

1
ا
2
ب
3
ج
4
د

28:

في البوابات المنطقية الموضحة لكي يكون الخرج ${\color{DarkRed} \boldsymbol{ Y=1}}$ : أي البدائل التاليه تعبر عن قيم المدخلات $\boldsymbol{C,B,A}$ اللازمة لتحقيق ذلك ؟

$\boldsymbol{A}$	$\boldsymbol{B}$	$\boldsymbol{C}$
$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$

1
ا
2
ب
3
ج
4
د

29:

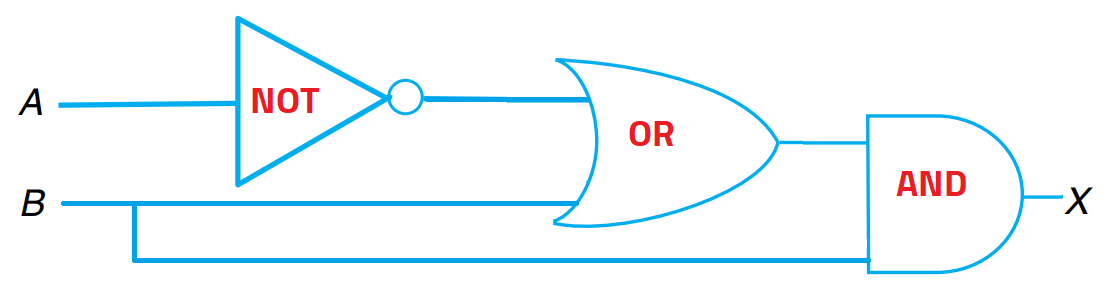

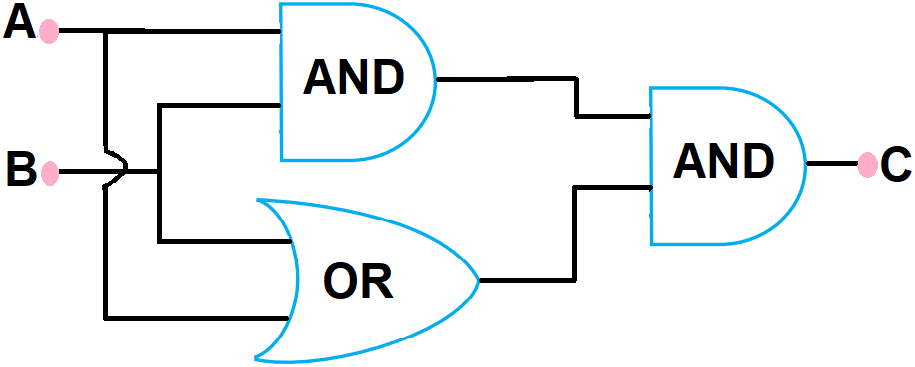

الشكل المقابل يوضح مجموعة من البوابات المنطقية أي الإختيارات التالية تحقق الخرج $C=1$

الإختيار	$B$	$A$
	$1$	$0$
	$0$	$1$
	$1$	$1$
	$0$	$0$

1
ا
2
ب
3
ج
4
د

30:

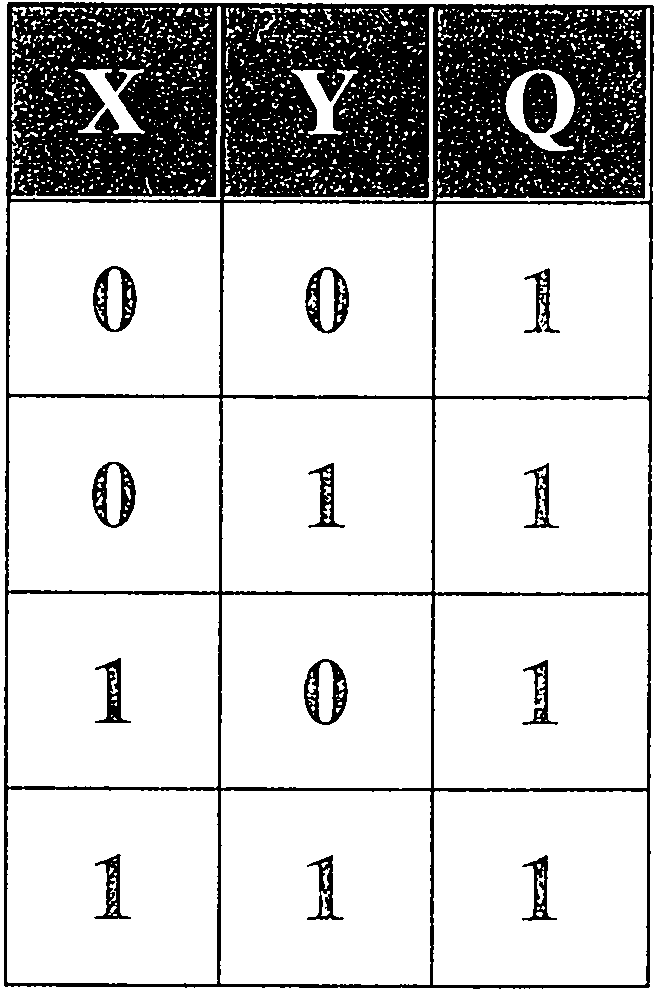

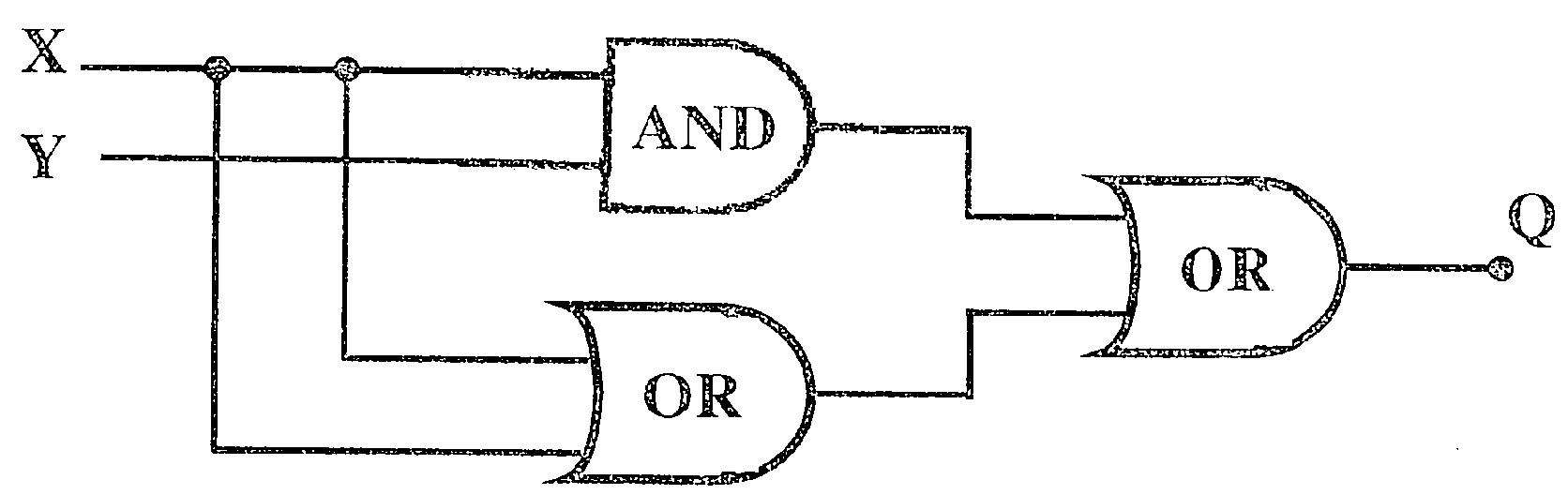

يوضح الشكل تجمعا من البوابات المنطقية فإن الجدول الذي يوضح قيمة الخرج عندما يكون الداخل متماثلا هو__________

1
أ
2
ب
3
ج
4
د

31:

جدول التحقق للدائرة الموضحة بالرسم هو_____________

1
2
3
4

32:

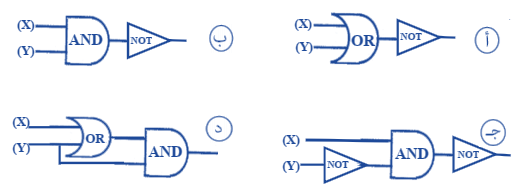

مجموعة من البوابات المنطقية جهد خرجها ${\color{DarkRed} \boldsymbol{(1)}}$ كما بالشكل : أي من الإختيارات المبينة بالجدول لجهدي الدخل $\boldsymbol{(X),(Y)}$ تحقق ذلك؟

	$\boldsymbol{(Y)}$	$\boldsymbol{(X)}$
	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{0}$

1
أ
2
ب
3
ج
4
د

33:

أي من الدوائر المنطقية السابقة تحقق جهد الدخل و الخرج المبين في الجدول

$\boldsymbol{Output}$	$\boldsymbol{Input}$	$\fn_phv \boldsymbol{Input}$
	$\boldsymbol{y}$	$\boldsymbol{x}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$

1
أ
2
ب
3
ج
4
د

34:

مجموعة من البوابات المنطقية كما بالشكل جهد خرجها ${\color{DarkRed} \boldsymbol{(1)}}$ : أي من الإحتمالات المبينة بالجدول يحقق ذلك؟

	$\boldsymbol{(X)}$	$\boldsymbol{(Y)}$
	$\boldsymbol{0}$	$\boldsymbol{0}$
	$\boldsymbol{0}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{1}$
	$\boldsymbol{1}$	$\boldsymbol{0}$

1
أ
2
ب
3
ج
4
د

35:

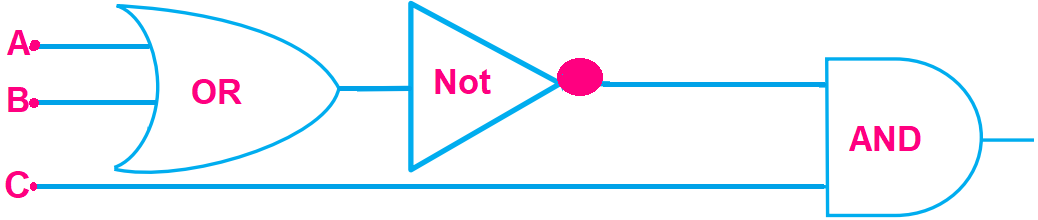

فى الدائرة المنطقية الموضحة فى الشكل : أى من المدخلات الأتية تجعل الخرج $\boldsymbol{D=1}$ ؟

1
$\boldsymbol{A=0,B=0,C=1}$
2
$\boldsymbol{A=1,B=0,C=1}$
3
$\boldsymbol{A=1,B=0,C=0}$
4
$\boldsymbol{A=0,B=1,C=1}$

36:

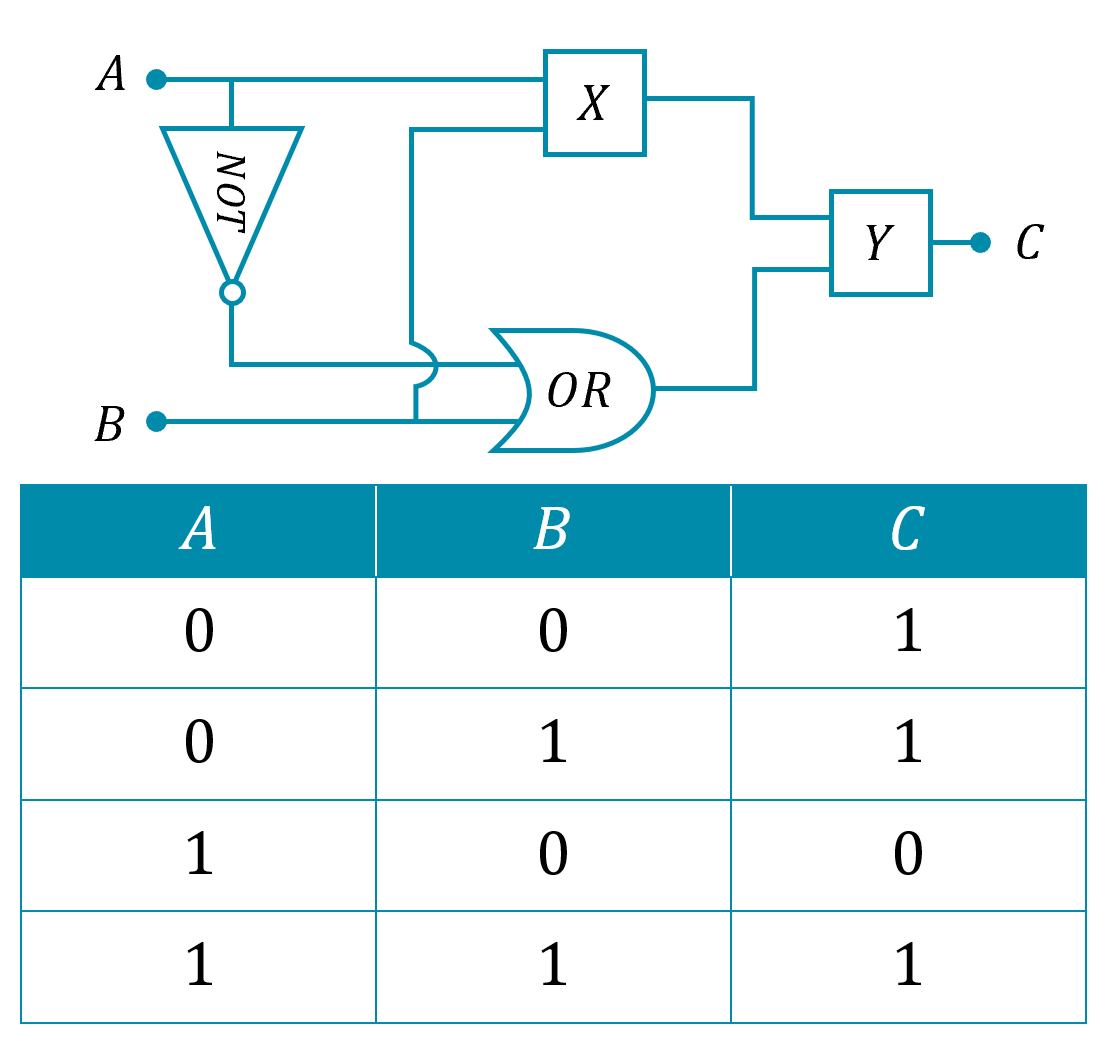

الشكل المقابل يوضح شبكة بوابات منطقية وجدول التحقق الخاص بها لذلك فإن البوابتين $\boldsymbol{\left ( X,Y \right )}$ تمثلان_____

	البوابة $\boldsymbol{X}$	البوابة $\boldsymbol{Y}$
	$\boldsymbol{OR}$	$\boldsymbol{AND}$
	$\boldsymbol{AND}$	$\boldsymbol{AND}$
	$\boldsymbol{OR}$	$\boldsymbol{OR}$
	$\boldsymbol{AND}$	$\boldsymbol{OR}$

1
(أ)
2
(ب)
3
(ج)
4
(د)

37:

الشكل المقابل يوضح دائرة منطقية وجدول التحقق الذى يليها يوضح بعض قيم الدخل والخرج لهذه الدائرة فإن قيم كل من $\boldsymbol{z,y,x}$ الموجودة فى الجدول____

1

$\boldsymbol{z}$ $\boldsymbol{y}$ $\boldsymbol{x}$

$\boldsymbol{0}$ $\boldsymbol{0}$ $\boldsymbol{0}$
2

$\boldsymbol{z}$ $\boldsymbol{y}$ $\boldsymbol{x}$

$\boldsymbol{0}$ $\boldsymbol{0}$ $\boldsymbol{1}$
3

$\boldsymbol{z}$ $\boldsymbol{y}$ $\boldsymbol{x}$

$\boldsymbol{1}$ $\boldsymbol{0}$ $\boldsymbol{0}$
4

$\boldsymbol{z}$ $\boldsymbol{y}$ $\boldsymbol{x}$

$\boldsymbol{1}$ $\boldsymbol{1}$ $\boldsymbol{0}$

38:

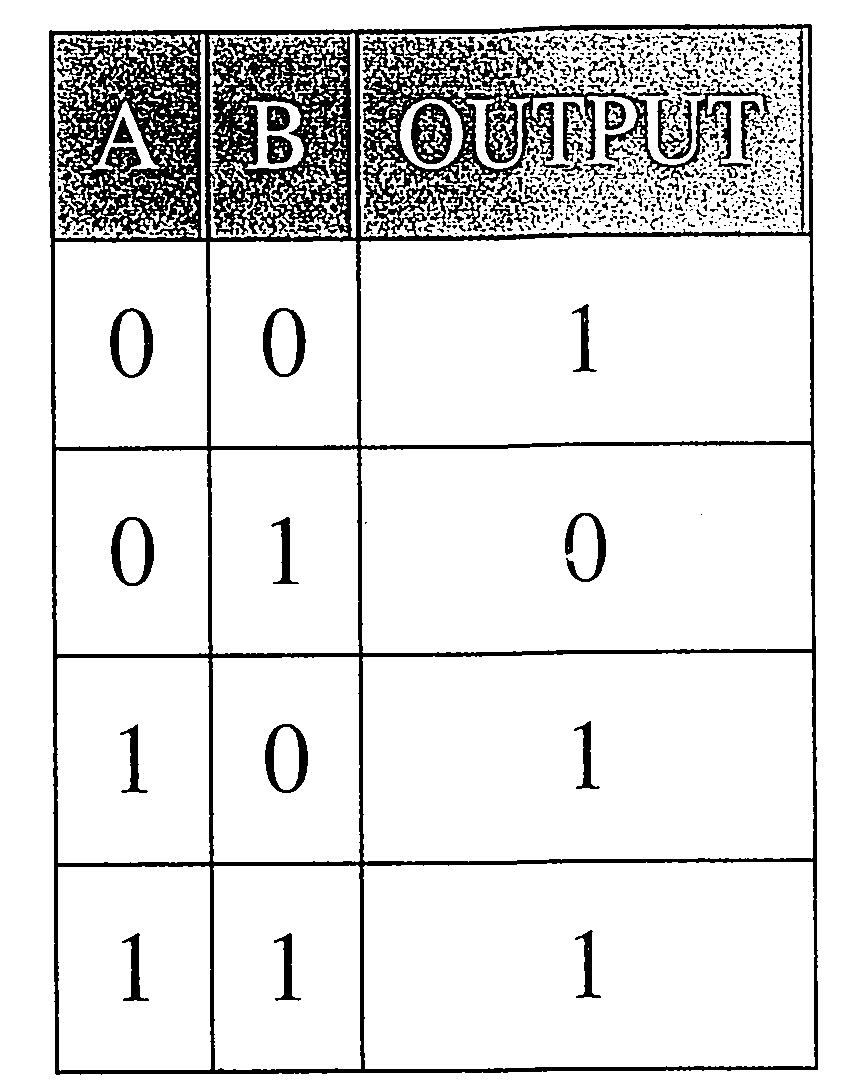

أى من الدوائر المنطقية التالية تحقق جدول التحقق المقابل؟

$\boldsymbol{\left ( output \right )}$	$\boldsymbol{\left ( B \right )}$	$\boldsymbol{\left ( A \right )}$
$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{0}$
$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{1}$

1
2
3
4

39:

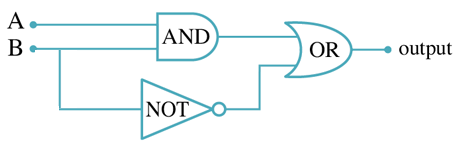

فى الدائرة المنطقية المقابلة إذا كان الدخل كما هو موضح بالجدول المقابل فإن الخرج يكون

$\boldsymbol{B}$	$\boldsymbol{A}$
$\boldsymbol{0}$	$\boldsymbol{0}$
$\boldsymbol{1}$	$\boldsymbol{1}$

1

$\boldsymbol{output}$

$\boldsymbol{0}$

$\boldsymbol{1}$
2

$\boldsymbol{output}$

$\boldsymbol{1}$

$\boldsymbol{1}$
3

$\boldsymbol{output}$

$\boldsymbol{0}$

$\boldsymbol{0}$
4

$\boldsymbol{0utput}$

$\boldsymbol{1}$

$\boldsymbol{0}$

40:

فى الدائرة المنطقية الموضحة : أى من المدخلات الأتية ينتج جهد الخرج $\boldsymbol{D}$ مرتفع $\boldsymbol{\left ( 1 \right )}$

	$\boldsymbol{A}$	$\boldsymbol{B}$	$\boldsymbol{C}$
أ	$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
ب	$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{0}$
ج	$\boldsymbol{0}$	$\boldsymbol{1}$	$\boldsymbol{0}$
د	$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{1}$

1
أ
2
ب
3
ج
4
د

41:

فى دائرة البوابات المنطقية المقابلة عندما يكون الدخل كما موضح بالشكل تكون قيمة الخرج عند الأطراف $\boldsymbol{z .x .y}$ هى_______

	الطرف $\boldsymbol{X}$	الطرف $\boldsymbol{y}$	الطرف $\boldsymbol{z}$
أ	$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{0}$
ب	$\boldsymbol{0}$	$\boldsymbol{0}$	$\boldsymbol{1}$
ج	$\boldsymbol{1}$	$\boldsymbol{1}$	$\boldsymbol{1}$
د	$\boldsymbol{1}$	$\boldsymbol{0}$	$\boldsymbol{1}$

1
أ
2
ب
3
ج
4
د

42:

أى مما يأتى يعطى خرج $\boldsymbol{High}$ عندما يكون أحد الداخلين $\boldsymbol{LOW}$ ؟

1
2
3
4

43:

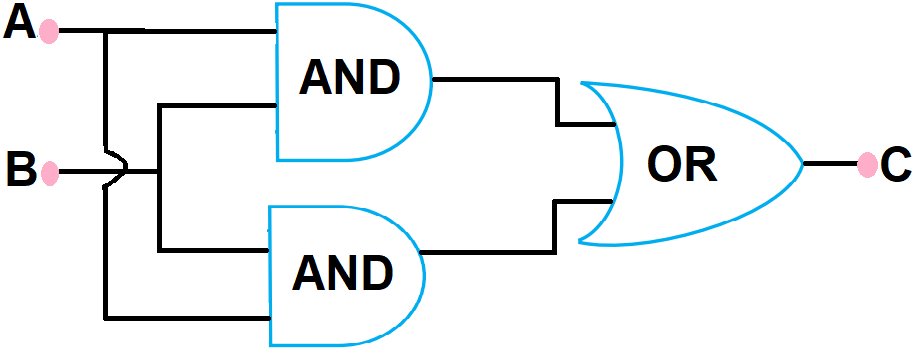

الشكل المقابل يمثل بوابات منطقيه لها دخلين ${\color{DarkRed}\mathbf{B,A}}$ وخرج ${\color{DarkRed}\mathbf{C}}$ فاي الداخلين الاتيين يحققان الخرج ${\mathbf{c=0}$

1
${\mathbf{A=0,B=1}$
2
${\mathbf{A=0,B=0}$
3
${\mathbf{A=1,B=0}$
4
${\mathbf{A=1,B=1}$

44:

في الشكل المقابل اذا كان الخرج يساوي ${\color{DarkRed}\mathbf{1}}$ فاي الاختيارات التاليه تمثل قيم المدخلات ${\mathbf{D,C,B,A}}$

1
${\mathbf{D=1,C=0,B=1,A=0}}$
2
${\mathbf{D=1,C=0,B=0,A=0}}$
3
${\mathbf{D=0,C=1,B=0,A=1}}$
4
${\mathbf{D=1,C=1,B=1,A=1}}$

45:

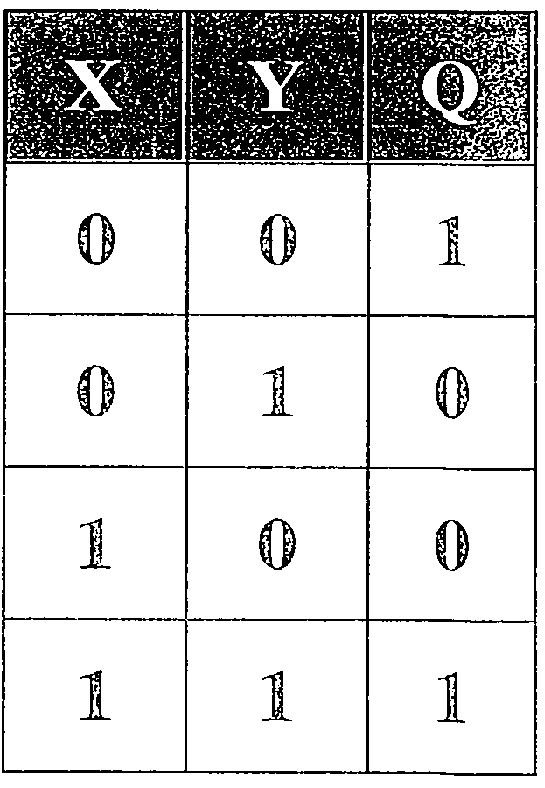

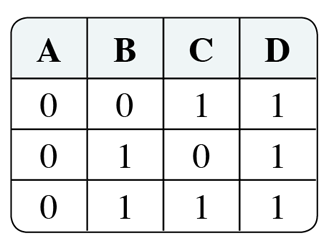

الجدول المقابل يوضح جهد كل من الدخل والخرج لدائره منطقيه اي من الدوائر المنطقيه التاليه يحقق بيانات الجدول ؟

1
2
3
4

46:

الشكل المقابل يمثل دائره من البوابات المنطقيه اذا كانت قيمه الخرج تساوي ${{\color{DarkRed}\mathbf{1}}$ وقيمه الدخل ${{\color{DarkRed}\mathbf{C}}$ تساوي ${{\color{DarkRed}\mathbf{0}}$ فان قيم الدخل ${\mathbf{B,A}}$ على الترتيب يمكن ان تساوي

1
${\mathbf{1,0}$
2
${\mathbf{0,1}}$
3
${\mathbf{0,0}}$
4
${\mathbf{1,1}}$

47:

${\mathbf{OUT}}$	${\mathbf{B}}$	${\mathbf{A}}$
${\mathbf{0}}$	${\mathbf{0}}$	${\mathbf{0}}$
${\mathbf{0}}$	${\mathbf{1}}$	${\mathbf{0}}$
${\mathbf{1}}$	${\mathbf{0}}$	${\mathbf{1}}$
${\mathbf{1}}$	${\mathbf{1}}$	${\mathbf{1}}$

اي البوابات المنطقيه التاليه تحقق جدول التحقق الموضح بالشكل المقابل

1
2
3
4

48:

الشكل المقابل يمثل بوابه منطقيه اي جدول التحقق التاليه يوافق البوابه المنطقيه ؟

1

${\mathbf{C}}$ ${\mathbf{B}}$ ${\mathbf{A}}$

${\mathbf{0}}$ ${\mathbf{0}}$ ${\mathbf{0}}$

${\mathbf{1}}$ ${\mathbf{1}}$ ${\mathbf{0}}$

${\mathbf{0}}$ ${\mathbf{0}}$ ${\mathbf{1}}$

${\mathbf{1}}$ ${\mathbf{1}}$ ${\mathbf{1}}$
2

${\mathbf{C}}$ ${\mathbf{B}}$ ${\mathbf{A}}$

${\mathbf{0}}$ ${\mathbf{0}}$ ${\mathbf{0}}$

${\mathbf{1}}$ ${\mathbf{1}}$ ${\mathbf{0}}$

${\mathbf{1}}$ ${\mathbf{0}}$ ${\mathbf{1}}$

${\mathbf{0}}$ ${\mathbf{1}}$ ${\mathbf{1}}$
3

${\mathbf{C}}$ ${\mathbf{B}$ ${\mathbf{A}}$

${\mathbf{1}}$ ${\mathbf{0}}$ ${\mathbf{0}}$

${\mathbf{0}}$ ${\mathbf{1}}$ ${\mathbf{0}}$

${\mathbf{0}}$ ${\mathbf{0}}$ ${\mathbf{1}}$

${\mathbf{1}}$ ${\mathbf{1}}$ ${\mathbf{1}}$
4

${\mathbf{C}}$ ${\mathbf{B}}$ ${\mathbf{A}}$

${\mathbf{1}}$ ${\mathbf{0}}$ ${\mathbf{0}}$

${\mathbf{0}}$ ${\mathbf{1}}$ ${\mathbf{0}}$

${\mathbf{1}}$ ${\mathbf{0}}$ ${\mathbf{1}}$

${\mathbf{0}}$ ${\mathbf{1}}$ ${\mathbf{1}}$

49:

الشكل المقابل يمثل عده بوابات منطقيه موصله معا فان الدائره المنطقيه المكافئه لمجموعه البوابات هي

1
2
3
4

50:

الشكل المقابل يمثل مجموعه من البوابات المنطقيه الجدول يمثل قيم المدخلات ${{\color{DarkRed}\mathbf{B,A}}$ فان قيم المخرجات ${\mathbf{Z,Y,X}}$ على الترتيب هي

${\mathbf{OUT}}$	${\mathbf{In.(B)}}$	${\mathbf{In.(A)}}$
${\mathbf{X}}$	${\mathbf{0}}$	${\mathbf{0}}$
${\mathbf{Y}}$	${\mathbf{1}}$	${\mathbf{0}}$
${\mathbf{Z}}$	${\mathbf{0}}$	${\mathbf{1}}$

1
${\mathbf{1,0,0}}$
2
${\mathbf{1,1,1}}$
3
${\mathbf{0,0,1}}$
4
${\mathbf{1,0,1}}$

51:

الشكل المقابل يمثل مجموعه بوابات منطقيه اي الاختيارات يكون صحيحا لجهد ${\mathbf{y,x}$ حتى يكون جهد ${\mathbf{(low) (z)}$

	${\mathbf{x}$	${\mathbf{y}$
ا	${\mathbf{1}$	${\mathbf{1}$
ب	${\mathbf{1}$	${\mathbf{o}$
ج	${\mathbf{0}$	${\mathbf{1}$
د	${\mathbf{0}$	${\mathbf{0}$

1
ا
2
ب
3
ج
4
د

52:

في الشكل المقابل اذا كان الخرج يساوي ${{\color{DarkRed}\mathbf{1}$ : اي الاختيارات التاليه لا يمكن ان تمثل قيم المدخلات ${\mathbf{D,C,B,A}$ ؟

1
${\mathbf{D=0,C=0,B=0,A=1}$
2
${\mathbf{D=0,C=1,B=0,A=1}$
3
${\mathbf{D=1,C=0,B=1,A=0}$
4
${\mathbf{D=1,C=1,B=1,A=1}$

53:

الاشكال التاليه تمثل عده دوائر كهربيه تتكون من بوابات منطقيه : اي منها يكون الخرج ${\mathbf{low}$ ؟

1
2
3
4

54:

Type the title here

Type the text here

1
2
3
4

55:

الشكل المقابل يمثل دائرة بوابة منطقية فإذا كانت قيمة الخرج ${\color{DarkRed}\mathbf{C=1}$ : أي البدائل التاليه تعبر عن قيمتي الدخل ؟

	$\mathbf{A}$	$\mathbf{B}$
	$\boldsymbol{\frac{n_{i}^{2}}{N_{A}^{-}}}$	$\boldsymbol{{N_{A}^{-}}}$
	$\boldsymbol{{N_{A}^{-}}}$	$\boldsymbol{\frac{n_{i}^{2}}{N_{A}^{-}}}$
	$\boldsymbol{{N_{D}^{+}}}$	$\boldsymbol{\frac{n_{i}^{2}}{N_{A}^{+}}}$
	$\boldsymbol{\frac{n_{i}^{2}}{N_{A}^{+}}}$	$\boldsymbol{\frac{n_{i}^{2}}{N_{A}^{-}}}$

1
ا
2
ب
3
ج
4
د

${\mathbf{C}}$	${\mathbf{B}}$	${\mathbf{A}}$
${\mathbf{0}}$	${\mathbf{0}}$	${\mathbf{0}}$
${\mathbf{1}}$	${\mathbf{1}}$	${\mathbf{0}}$
${\mathbf{0}}$	${\mathbf{0}}$	${\mathbf{1}}$
${\mathbf{1}}$	${\mathbf{1}}$	${\mathbf{1}}$

${\mathbf{C}}$	${\mathbf{B}$	${\mathbf{A}}$
${\mathbf{1}}$	${\mathbf{0}}$	${\mathbf{0}}$
${\mathbf{0}}$	${\mathbf{1}}$	${\mathbf{0}}$
${\mathbf{0}}$	${\mathbf{0}}$	${\mathbf{1}}$
${\mathbf{1}}$	${\mathbf{1}}$	${\mathbf{1}}$

البوابات المنطقية (2)

فى الدائرة المنطقية الموضحة : أى من المدخلات الآتية ينتج الخرج ؟

ماقيم المنطق لكل من فى الدائرة المنطقية المقابلة ؟

البوابات الموضحة بالشكل تكافئ بوابة____________

ما البوابة التي تكافئ البوابات الموضحة بالشكل ؟

فى البوابات الموضحة يكون الرقم العشرى للخرج هو

فى الشكل بوابات منطقية فإن الرقم العشرى للخرج هو___________

فى البوابات المنطقية التى أمامك : أى من النتائج الآتية يعبر عن الخرج الصحيح لهذه البوابات ؟

فى البوابات المنطقية التى أمامك : أى من النتائج الآتية يعبر عن الخرج الصحيح لهذه البوابات ؟

فى البوابات المنطقية التى أمامك : أى من النتائج الآتية يعبر عن الخرج الصحيح لهذه البوابات ؟

الشكل المقابل يوضح دائرة الكترونية تمثل مجموعة من البوابات المنطقية لأداء وظيفة ما : ما جدول التحقق المعبر عن هذه الدائرة؟

أى الاختيارات التالية يمثل جدول التحقق الصحيح لتجمع البوابات الموضح :

أى من الدوائر المنطقية التالية يحقق جدول التحقق المقابل؟

حتى يكون الخرج يجب أن تكون قيم المدخلات ............

فى الدائرة المنطقية الموضحة : إذا كان . كم يكون الخرج ؟

الشكل المقابل يمثل دائره إلكترونيه تحتوي علي مجموعه من البوابات المنطقيه : أي الاختيارات الأتيه التي تحقق الخرج ؟

في الدائره المنطقيه المبينه بالشكل : أي الاختيارات التاليه التي تحقق الخرج ؟

الشكل يمثل دائرة إلكترونية تحتوي علي مجموعة من البوابات المنطقية : أي من الإختيارات التالية التي تحقق الخرج ؟

فى الشكل المقابل : لكى يكون الخرج فإن قيم المدخلات اللازمة لتحقيق ذلك هى_______

فى الدائرة المنطقية المبينة بالشكل : أى الإختيارات التالية يحقق شرط الخرج ؟

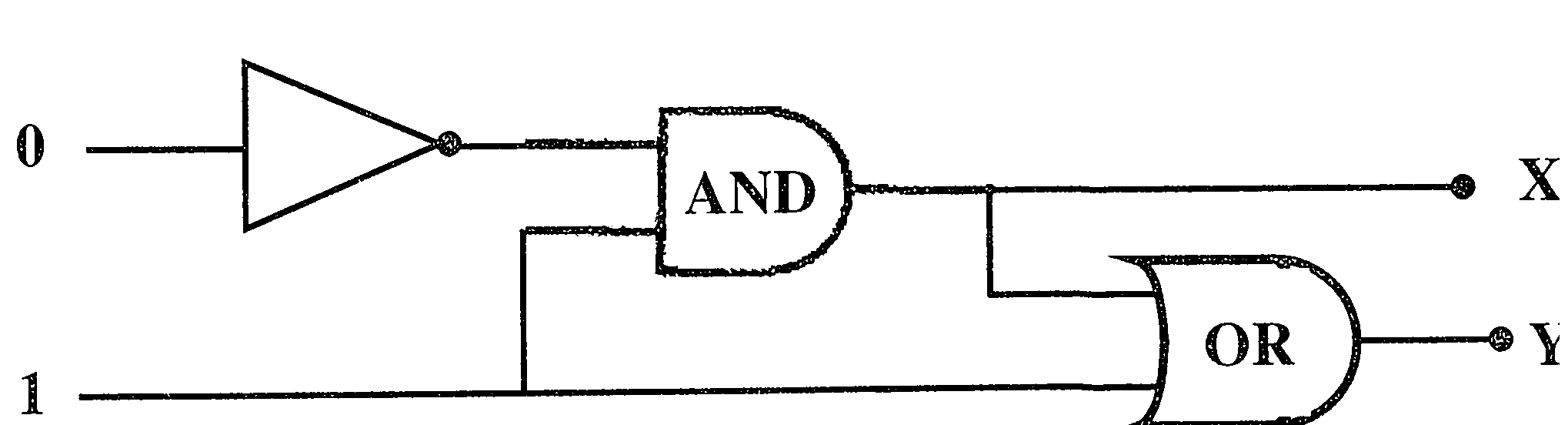

طبقا للبوابات المنطقية فى الشكل المقابل فإن قيمة الخرج ، يكون __________

بوابتان و كما بالرسم طبقا للشكل الذى أمامك أي البدائل التاليه تمثل قيمة دخل الذي يجعل الخرج = صفر ؟

فى البوابات المنطقية التى أمامك يكون الخرج عندما تكون قيمة دخل ، هى________

في البوابات المنطقية الموضحة لكي يكون الخرج : أي البدائل التاليه تعبر عن قيم المدخلات اللازمة لتحقيق ذلك ؟

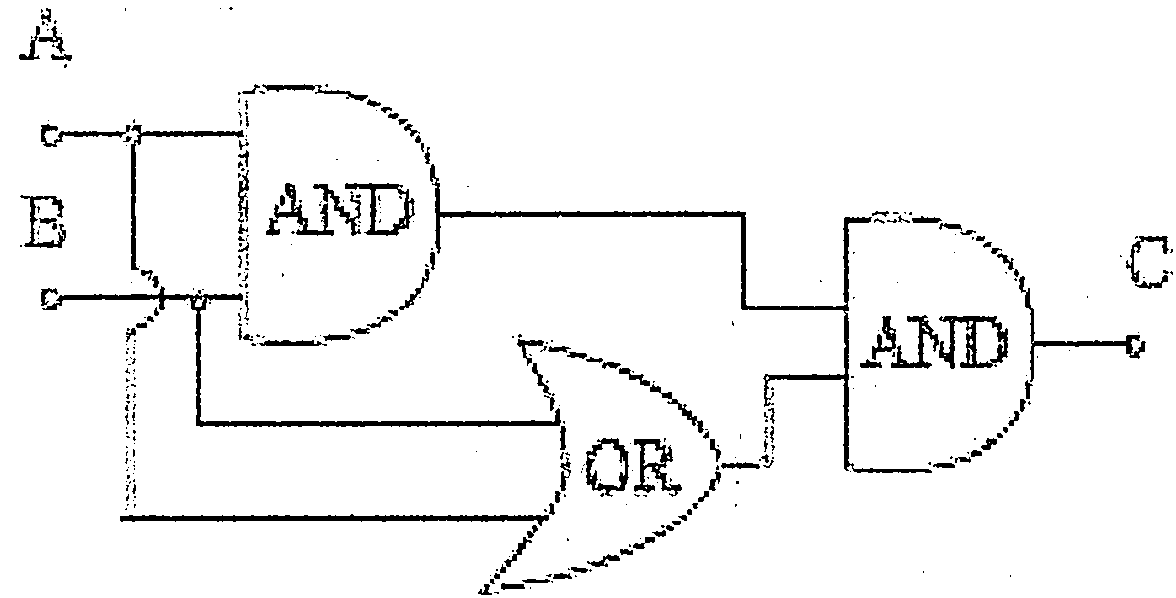

الشكل المقابل يوضح مجموعة من البوابات المنطقية أي الإختيارات التالية تحقق الخرج

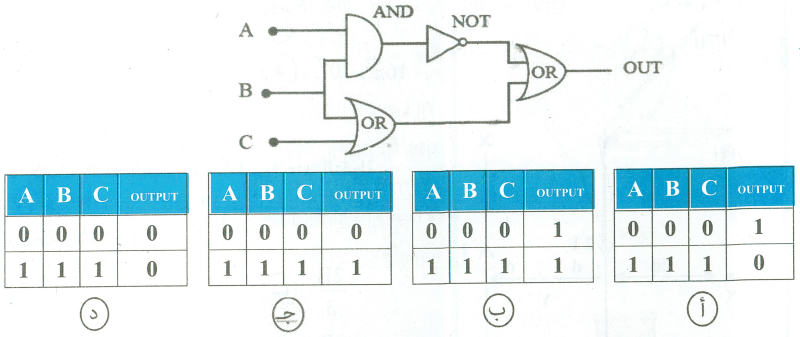

يوضح الشكل تجمعا من البوابات المنطقية فإن الجدول الذي يوضح قيمة الخرج عندما يكون الداخل متماثلا هو__________

جدول التحقق للدائرة الموضحة بالرسم هو_____________

مجموعة من البوابات المنطقية جهد خرجها كما بالشكل : أي من الإختيارات المبينة بالجدول لجهدي الدخل تحقق ذلك؟

أي من الدوائر المنطقية السابقة تحقق جهد الدخل و الخرج المبين في الجدول

مجموعة من البوابات المنطقية كما بالشكل جهد خرجها : أي من الإحتمالات المبينة بالجدول يحقق ذلك؟

فى الدائرة المنطقية الموضحة فى الشكل : أى من المدخلات الأتية تجعل الخرج ؟

الشكل المقابل يوضح شبكة بوابات منطقية وجدول التحقق الخاص بها لذلك فإن البوابتين تمثلان_____

الشكل المقابل يوضح دائرة منطقية وجدول التحقق الذى يليها يوضح بعض قيم الدخل والخرج لهذه الدائرة فإن قيم كل من الموجودة فى الجدول____

فى الدائرة المنطقية المقابلة إذا كان الدخل كما هو موضح بالجدول المقابل فإن الخرج يكون

فى الدائرة المنطقية الموضحة : أى من المدخلات الأتية ينتج جهد الخرج مرتفع

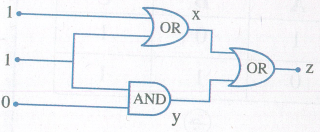

فى دائرة البوابات المنطقية المقابلة عندما يكون الدخل كما موضح بالشكل تكون قيمة الخرج عند الأطراف هى_______

الشكل المقابل يمثل بوابات منطقيه لها دخلين وخرج فاي الداخلين الاتيين يحققان الخرج

في الشكل المقابل اذا كان الخرج يساوي فاي الاختيارات التاليه تمثل قيم المدخلات

الجدول المقابل يوضح جهد كل من الدخل والخرج لدائره منطقيه اي من الدوائر المنطقيه التاليه يحقق بيانات الجدول ؟

الشكل المقابل يمثل دائره من البوابات المنطقيه اذا كانت قيمه الخرج تساوي وقيمه الدخل تساوي فان قيم الدخل على الترتيب يمكن ان تساوي

الشكل المقابل يمثل بوابه منطقيه اي جدول التحقق التاليه يوافق البوابه المنطقيه ؟

الشكل المقابل يمثل عده بوابات منطقيه موصله معا فان الدائره المنطقيه المكافئه لمجموعه البوابات هي

الشكل المقابل يمثل مجموعه من البوابات المنطقيه الجدول يمثل قيم المدخلات فان قيم المخرجات على الترتيب هي

الشكل المقابل يمثل مجموعه بوابات منطقيه اي الاختيارات يكون صحيحا لجهد حتى يكون جهد

في الشكل المقابل اذا كان الخرج يساوي : اي الاختيارات التاليه لا يمكن ان تمثل قيم المدخلات ؟

Type the title here

الشكل المقابل يمثل دائرة بوابة منطقية فإذا كانت قيمة الخرج : أي البدائل التاليه تعبر عن قيمتي الدخل ؟

أحسنت!

إجابة صحيحة

إجابة غير صحيحة

فى الدائرة المنطقية الموضحة : أى من المدخلات الآتية ينتج الخرج $\boldsymbol{D=1}$ ؟

ماقيم المنطق لكل من $\mathbf{C,B,A}$ فى الدائرة المنطقية المقابلة ؟

فى البوابات الموضحة يكون الرقم العشرى للخرج هو $\boldsymbol{\left ( 9 \right )}$

حتى يكون الخرج $\boldsymbol{high}$ يجب أن تكون قيم المدخلات ............

فى الدائرة المنطقية الموضحة : إذا كان $\boldsymbol{B=0,A=1}$ . كم يكون الخرج $\boldsymbol{Y}$ ؟

الشكل المقابل يمثل دائره إلكترونيه تحتوي علي مجموعه من البوابات المنطقيه : أي الاختيارات الأتيه التي تحقق الخرج $\fn_phv\boldsymbol{ D=1}$ ؟

في الدائره المنطقيه المبينه بالشكل : أي الاختيارات التاليه التي تحقق الخرج $\fn_phv \boldsymbol{D=1}$ ؟

الشكل يمثل دائرة إلكترونية تحتوي علي مجموعة من البوابات المنطقية : أي من الإختيارات التالية التي تحقق الخرج $\fn_phv \boldsymbol{D=1}$ ؟

فى الشكل المقابل : لكى يكون الخرج $\boldsymbol{X=0}$ فإن قيم المدخلات $\boldsymbol{C,B,A}$ اللازمة لتحقيق ذلك هى_______

فى الدائرة المنطقية المبينة بالشكل : أى الإختيارات التالية يحقق شرط الخرج $\boldsymbol{D=1}$ ؟

طبقا للبوابات المنطقية فى الشكل المقابل فإن قيمة الخرج $\boldsymbol{X}$ ، $\boldsymbol{Y}$ يكون __________

بوابتان $\boldsymbol{\left ( AND \right )}$ و $\boldsymbol{\left ( OR \right )}$ كما بالرسم طبقا للشكل الذى أمامك أي البدائل التاليه تمثل قيمة دخل $\boldsymbol{\left ( Z,Y,X \right )}$ الذي يجعل الخرج = صفر ؟

فى البوابات المنطقية التى أمامك يكون الخرج $\boldsymbol{0}$ عندما تكون قيمة دخل $\boldsymbol{X}$ ، $\boldsymbol{Y}$ هى________

في البوابات المنطقية الموضحة لكي يكون الخرج ${\color{DarkRed} \boldsymbol{ Y=1}}$ : أي البدائل التاليه تعبر عن قيم المدخلات $\boldsymbol{C,B,A}$ اللازمة لتحقيق ذلك ؟

الشكل المقابل يوضح مجموعة من البوابات المنطقية أي الإختيارات التالية تحقق الخرج $C=1$

مجموعة من البوابات المنطقية جهد خرجها ${\color{DarkRed} \boldsymbol{(1)}}$ كما بالشكل : أي من الإختيارات المبينة بالجدول لجهدي الدخل $\boldsymbol{(X),(Y)}$ تحقق ذلك؟

مجموعة من البوابات المنطقية كما بالشكل جهد خرجها ${\color{DarkRed} \boldsymbol{(1)}}$ : أي من الإحتمالات المبينة بالجدول يحقق ذلك؟

فى الدائرة المنطقية الموضحة فى الشكل : أى من المدخلات الأتية تجعل الخرج $\boldsymbol{D=1}$ ؟

الشكل المقابل يوضح شبكة بوابات منطقية وجدول التحقق الخاص بها لذلك فإن البوابتين $\boldsymbol{\left ( X,Y \right )}$ تمثلان_____

الشكل المقابل يوضح دائرة منطقية وجدول التحقق الذى يليها يوضح بعض قيم الدخل والخرج لهذه الدائرة فإن قيم كل من $\boldsymbol{z,y,x}$ الموجودة فى الجدول____

فى الدائرة المنطقية الموضحة : أى من المدخلات الأتية ينتج جهد الخرج $\boldsymbol{D}$ مرتفع $\boldsymbol{\left ( 1 \right )}$

فى دائرة البوابات المنطقية المقابلة عندما يكون الدخل كما موضح بالشكل تكون قيمة الخرج عند الأطراف $\boldsymbol{z .x .y}$ هى_______

الشكل المقابل يمثل بوابات منطقيه لها دخلين ${\color{DarkRed}\mathbf{B,A}}$ وخرج ${\color{DarkRed}\mathbf{C}}$ فاي الداخلين الاتيين يحققان الخرج ${\mathbf{c=0}$

في الشكل المقابل اذا كان الخرج يساوي ${\color{DarkRed}\mathbf{1}}$ فاي الاختيارات التاليه تمثل قيم المدخلات ${\mathbf{D,C,B,A}}$

الشكل المقابل يمثل مجموعه من البوابات المنطقيه الجدول يمثل قيم المدخلات ${{\color{DarkRed}\mathbf{B,A}}$ فان قيم المخرجات ${\mathbf{Z,Y,X}}$ على الترتيب هي

الشكل المقابل يمثل مجموعه بوابات منطقيه اي الاختيارات يكون صحيحا لجهد ${\mathbf{y,x}$ حتى يكون جهد ${\mathbf{(low) (z)}$

في الشكل المقابل اذا كان الخرج يساوي ${{\color{DarkRed}\mathbf{1}$ : اي الاختيارات التاليه لا يمكن ان تمثل قيم المدخلات ${\mathbf{D,C,B,A}$ ؟

الشكل المقابل يمثل دائرة بوابة منطقية فإذا كانت قيمة الخرج ${\color{DarkRed}\mathbf{C=1}$ : أي البدائل التاليه تعبر عن قيمتي الدخل ؟
