1:

ملف عدد لفاته $\boldsymbol{n}$ مقاومته $\boldsymbol{R}$ اوم يتصل بجلفانومتر مقاومته $\boldsymbol{4R}$ يتم تحريكه لمده $\boldsymbol{t}$ ثانية فى مجال مغناطيسي تتغير شدته من $\boldsymbol{W_{1}}$ إلي $\boldsymbol{W_{2}}$ . ما العلاقة الصحيحة المعبرة عن التيار المستحث الناتج ؟

1
$\boldsymbol{-\frac{W_{2}-W_{1}}{Rnt}}$
2
$\boldsymbol{-\frac {n(W_{2}-W_{1})}{5Rt}}$
3
$\boldsymbol{\frac {W_{2}-W_{1}}{5Rnt}}$
4
$\boldsymbol{n\frac {W_{2}-W_{1}}{Rt}}$

2:

ملفان $\boldsymbol{X}$ مكون من $\boldsymbol{N}$ لفة $\boldsymbol{Y}$ مكون من $\boldsymbol{3N}$ لفه وضع كل منهما فى فيض مغناطيسى عمودى على مستواه وعندما تغير الفيض المؤثر على الملف الاول تولد فيه قوة دافعة مستحثة مقدارها ضعف القوة الدافعة المستحثة المتولدة فى الملف الثانى فيكون معدل تغير الفيض الذى يقطع الاول __________معدل تغير الفيض الذى يقطع الثانى

1
$\boldsymbol{\frac{3}{2}}$
2
$\boldsymbol{\frac{2}{3}}$
3
$\boldsymbol{6}$ امثال
4
$\boldsymbol{\frac{1}{6}}$

3:

الشكل المقابل يوضح ملف علي شكل نصف دائره نصف قطرها $\boldsymbol{ \left ( 2cm \right )}$ ويدور في مجال مغناطيسي شدته $\boldsymbol{\left ( 30mT \right )}$ ويتم إرادته بمعدل دوره في الثانيه تكون أكبر قيمه للقوه الدافعه التأثيريه المتولده ______________________

1
$\boldsymbol{0.8mV}$
2
$\boldsymbol{3.2mV}$
3
$\boldsymbol{1.6mV}$
4
$\boldsymbol{6.2mV}$

4:

لوحظ تولد فرق جهد $\fn_phv \boldsymbol{5.5\times 10^{-3}V}$ فولت بين طرفي عقرب الثواني في ساعه أحد الميادين نتيجه لتعرضه لمجال مغناطيسي عمودي عليه فإذا علمت أن التغير في المساحه القاطعه لخطوط الفيض خلال دوره كامله من دوران عقرب الثواني هي $\boldsymbol{\frac{11}{14}m^{2}}$ . كم تكون كثافه الفيض المؤثر ؟

1
$\boldsymbol{42\times 10^{-3}T}$
2
$\boldsymbol{1\times 10^{-3}T}$
3
$\boldsymbol{1.42\times 10^{-3}T}$
4
$\boldsymbol{42\times 10^{-2}T}$

5:

إذا كان طول عقرب الثواني $\boldsymbol{7Cm }$ في ساعه حائط فعندما يدور دوره كامله وكانت المركبه الأفقيه لمجال الأرض $\boldsymbol{3\times 10^{-5}T}$ . ما متوسط $\boldsymbol{emf}$ المستحثه ؟

1
$\boldsymbol{3.35\times 10^{-9}V}$
2
$\boldsymbol{7.7\times 10^{-9}V}$
3
$\boldsymbol{15.14\times 10^{-9}V}$
4
لا توجد إجابه صحيحه

6:

حلقة دائرية نصف قطرها $\boldsymbol{7Cm}$ تدور حول أحد أقطارها فى مجال مغناطيسى منتظم كثافته $\boldsymbol{1.6T}$ ،فتولدت فى قوة دافعة عظمى $\boldsymbol{1V}$ . ما مقدار سرعة دورانها ؟

1
$\boldsymbol{81.2rad/s}$
2
$\boldsymbol{40.6rad/s}$
3
$\boldsymbol{20.3rad/s}$
4
$\boldsymbol{4rad/s}$

7:

ملف مستطيل طوله $\boldsymbol{20cm}$ وعرضه $\boldsymbol{10cm}$ مكون من $\boldsymbol{35}$ لفة يدور بسرعة $\boldsymbol{3600}$ دورة/ دقيقة فى مجال مغناطيسى كثافة فيضه $\boldsymbol{0.5T}$ .ما قيمة $\boldsymbol{emf}$ بعد $\boldsymbol{\frac{1}{720}}$ ثانية من بداية الدوران من الوضع العمودي ؟

1
$\boldsymbol{28V}$
2
$\boldsymbol{132V}$
3
$\boldsymbol{66V}$
4
$\boldsymbol{84V}$

8:

حلقة معدنية مربعة الشكل $\boldsymbol{ABCD}$ تتحرك فى مستى بسرعة $\boldsymbol{V}$ عمودية على مجال مغناطيسى كما بالشكل : أي العبارات التاليه صحيح ؟

1
يتولد $\boldsymbol{emf}$ فى الضلع $\boldsymbol{AB}$ ولا يتولد فى $\boldsymbol{BC}$
2
يتولد $\boldsymbol{emf}$ فى الضلع $\boldsymbol{BC}$ ولا يتولد فى $\boldsymbol{AB}$
3
لا يتولد فى الأضلاع $\boldsymbol{emf}$
4
تتولد $\boldsymbol{emf}$ الضلع $\boldsymbol{AB}$ وكذلك الضلع $\boldsymbol{BC}$

9:

ملف عدد لفاته $\boldsymbol{25}$ لفة ملفوف حول أنبوبة مجوفة مساحة مقطعها $\boldsymbol{1.8cm^{2}}$ بحيث كانت مساحة كل لفة تساوى مساحة مقطع الأنبوبة تأثر الملف بمجال مغناطيسى منتظم عمودى على مستوى الملف فإذا زادت كثافة الفيض المغناطيسى من صفر إلى $\boldsymbol{0.55tesla}$ فى زمن قدره $\boldsymbol{0.75s}$ . ما مقدار القوة الدافعة المستحثة فى الملف ؟

1
$\boldsymbol{0.0016V}$
2
$\boldsymbol{0.002V}$
3
$\boldsymbol{0.0033V}$
4
$\boldsymbol{0.004V}$

10:

ملف عدد لفاته $\boldsymbol{25}$ لفة ملفوف حول أنبوبة مجوفة مساحة مقطعها $\boldsymbol{1.8cm^{2}}$ بحيث كانت مساحة كل لفة تساوى مساحة مقطع الأنبوبة تأثر الملف بمجال مغناطيسى منتظم عمودى على مستوى الملف فإذا زادت كثافة الفيض المغناطيسى من صفر إلى $\boldsymbol{0.55tesla}$ فى زمن قدره $\boldsymbol{0.75s}$ . ما مقدار شدة التيار المستحث فى الملف إذا كانت مقاومة الملف $\boldsymbol{3\Omega }$ ؟

1
$\boldsymbol{0.0011A}$
2
$\boldsymbol{0.002A}$
3
$\boldsymbol{0.003A}$
4
$\boldsymbol{0.004A}$

11:

وضعت حلقة دائرية مساحتها $\boldsymbol{20Cm^{2}}$ أمام ملف حلزونى كما بالشكل ،بحيث كان مستواها عموديا على محوره ،فإذا كان عدد لفات الملف لوحدة الأطوال $\boldsymbol{100}$ لفة / م ويسرى به تيار شدته $\boldsymbol{5A}$ .ما قيمة الفيض المغناطيسى المار فى الحلقة الدائرية؟

1
$\boldsymbol{0.628\times 10^{-6}Wb}$
2
$\boldsymbol{1.256\times 10^{-6}Wb}$
3
$\boldsymbol{2.512\times 10^{-6}Wb}$
4
$\boldsymbol{3.768\times 10^{-6}Wb}$

12:

وضعت حلقة دائرية مساحتها $\boldsymbol{20Cm^{2}}$ أمام ملف حلزونى كما بالشكل ،بحيث كان مستواها عموديا على محوره ،فإذا كان عدد لفات الملف لوحدة الأطوال $\boldsymbol{100}$ لفة / م ويسرى به تيار شدته . ما مقدار ق.د.ك المستحثة المتولدة فى إذا فتح المفتاح $\boldsymbol{\left ( s \right )}$ وتلاشى التيار خلال $\fn_phv \boldsymbol{1ms}$ ؟

1
$\boldsymbol{0.628\times 10^{-6}Wb}$
2
$\boldsymbol{1.256\times 10^{-6}Wb}$
3
$\boldsymbol{2.512\times 10^{-6}Wb}$
4
$\boldsymbol{3.768\times 10^{-6}Wb}$

13:

ملف يتكون من $\boldsymbol{2000}$ لفة ومساحة مقطع كل منها $\boldsymbol{70Cm^{2}}$ موضوع فى مجال مغناطيسى كثافة فيضه ويأخذ زمن قدره $\boldsymbol{0.1sec}$ ليدور $\boldsymbol{180^{\circ}}$ . ما مقدار ق.د.ك المستحثة المتولدة فى الملف ؟

1
$\boldsymbol{8.4V}$
2
$\boldsymbol{84V}$
3
$\boldsymbol{42V}$
4
$\boldsymbol{4.2V}$

14:

ملف عدد لفاته $\boldsymbol{50}$ لفة ومساحته $\boldsymbol{80Cm^{2}}$ يدور $\boldsymbol{2000}$ دورة فى الدقيقة حول محور عمودى على مغناطيس كثافة فيضه $\boldsymbol{0.05T}$ . ما قيمة ق.د.ك المستحثة العظمى ؟

1
$\boldsymbol{200\pi V}$
2
$\boldsymbol{\frac{10\pi }{3} V}$
3
$\boldsymbol{\frac{4\pi }{3} V}$
4
$\boldsymbol{\frac{2 }{3} V}$

15:

ملف مستطيل الشكل أبعاده $\boldsymbol{70cm,50cm}$ وعدد لفاته $\boldsymbol{100}$ لفة يدور فى مجال مغناطيسى منتظم كثافة فيضه $\boldsymbol{0.04T}$ بمعدل $\boldsymbol{25}$ دورة / ث بحيث يكون محور الدوران عمودى على المجال المغناطيسى. ما مقدار ق.د.ك المستحثة الفعالة المتولدة فى الملف ؟

1
$\boldsymbol{110\sqrt{2}V}$
2
$\boldsymbol{55\sqrt{2}V}$
3
$\boldsymbol{103.71V}$
4
$\boldsymbol{220V}$

16:

ملف دائرى ومغناطيس وضعا بالقرب من بعضهما فإذا تم تحريك الملف فى إتجاه معين ليقطع مسافة $\boldsymbol{1m}$ فى زمن قدره $\boldsymbol{0.5sec}$ وتم تحريك المغناطيس فى نفس الإتجاه ليقطع مسافة $\boldsymbol{2m}$ فى زمن قدره $\boldsymbol{1sec}$ . ما مقدار ق.د.ك المستحثة المتولدة فى الملف ؟

1
$\boldsymbol{zero}$
2
$\boldsymbol{1V}$
3
$\boldsymbol{0.5V}$
4
لا يمكن تحديدها

17:

لوحظ تولد فرق جهد $\boldsymbol{6\times 10^{-3}V}$ بين طرفي عقرب الثواني في ساعه أحد الميادين نتيجه لتعرضه لمجال مغناطيسي عمودي عليه فإذا علمت أن التغير في المساحه التي تقطع خطوط الفيض نتيجة دوران عقرب الثواني دورة كاملة هو $\boldsymbol{0.72m^{2}}$ فإن كثافه الفيض المغناطيسي المؤثر تساوي ؟

1
$\boldsymbol{0.3T}$
2
$\boldsymbol{0.5T}$
3
$\boldsymbol{0.6T}$
4
$\boldsymbol{0.8T}$

18:

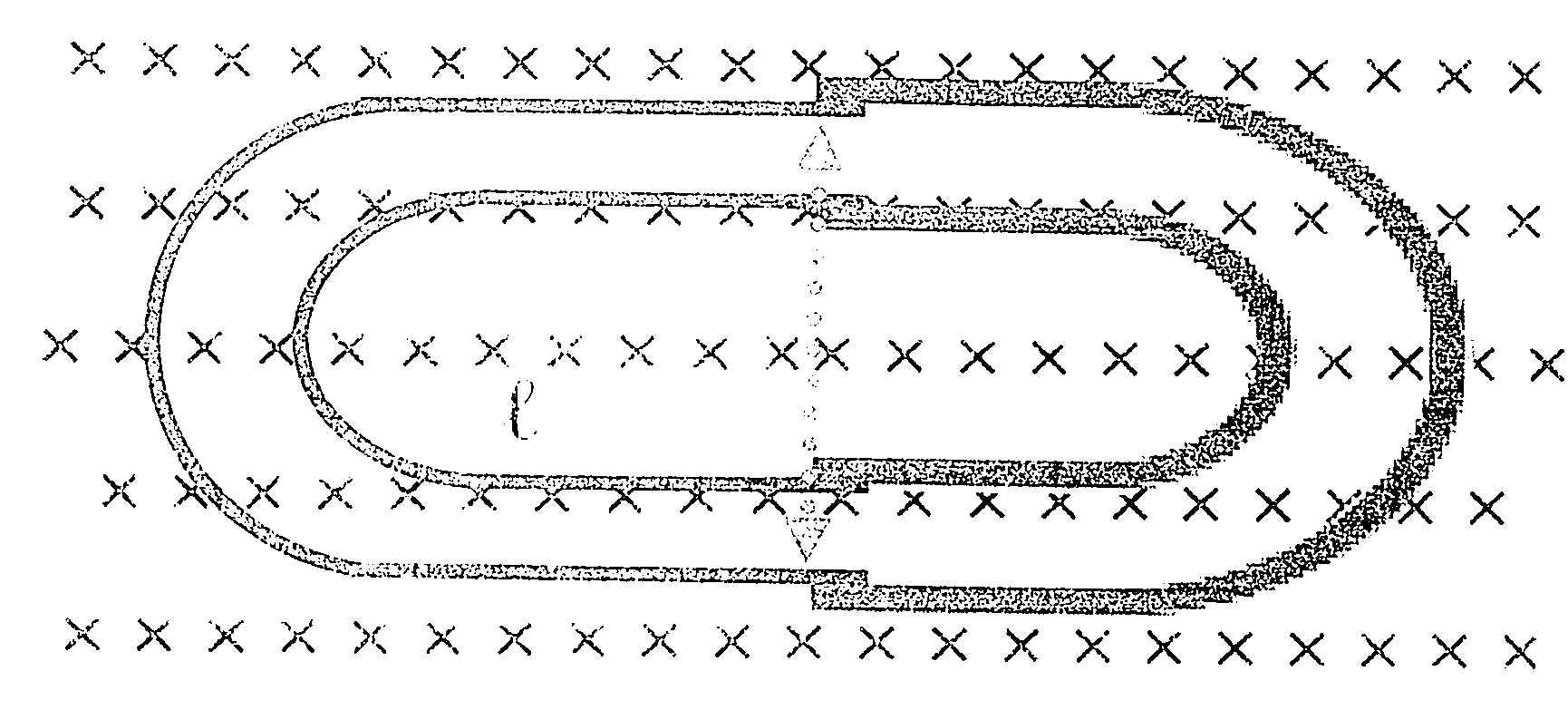

أنبوبة من مادة موصلة على شكل $\boldsymbol{U}$ يمكن أن تنزلق داخل أنبوبة آخرى كما بالشكل .إذا تحركت كل أنبوبة نحو الأخرى بسرعة $\boldsymbol{V}$ فإن $\boldsymbol{emf }$ تكون ______________

1
$\boldsymbol{zero}$
2
$\boldsymbol{2BLV}$ مع عقارب الساعة
3
$\boldsymbol{BLV}$ مع عقارب الساعة
4
$\boldsymbol{BLV}$ عكس عقارب الساعة

19:

الشكل المقابل يوضح إطار معدنى مربع طول ضلعه $\boldsymbol{20cm}$ موضوع بحيث يكون مستواه عموديا على مجال مغناطيسى منتظم كثافة فيضه $\boldsymbol{0.4T}$ فإنه عند دوران الإطار فى الإتجاه الموضح بالشكل حتي يصبح مستواه موازيا للمجال خلال زمن $\boldsymbol{0.08s}$ تكون القوة الدافعة الكهربية المستحثة المتوسطة المتولدة فيه هىوإتجاه التيار المستحث__

1
$\boldsymbol{0.1V}$ من $\boldsymbol{A}$ إلى $\boldsymbol{B}$ مباشرة
2
$\boldsymbol{0.1V}$ من $\boldsymbol{A}$ إلى $\boldsymbol{D}$ مباشرة
3
$\boldsymbol{0.2V}$ من $\boldsymbol{A}$ إلى $\boldsymbol{B}$ مباشرة
4
$\boldsymbol{0.2V}$ من $\boldsymbol{A}$ إلى $\boldsymbol{D}$ مباشرة

20:

حلقة معدنية أفقية نصف قطرها $\boldsymbol{\left ( r \right )}$ تدور افقيا حول محورها بسرعة زاوية $\boldsymbol{\omega }$ في مجال مغناطيسي رأسي كثافة فيضة $\left (\boldsymbol{B} \right )$ . ما مقدار ق.د.ك المستحثة المتولدة فى الحلقه ؟

1
$\boldsymbol{zero}$
2
$\boldsymbol{\pi r^{2}\omega B}$
3
$\boldsymbol{\frac{1}{2}Br^{2}\omega }$
4
$\boldsymbol{Br^{2}\omega }$

21:

ملف عدد لفاته $\boldsymbol{25}$ لفة ملفوف حول أنبوبة مجوفة مساحة مقطعها $\boldsymbol{1.8 Cm ^{2}}$ بحيث كانت مساحة كل لفة تساوى مساحة مقطع الأنبوبة ، تأثر الملف بمجال مغناطيسى منتظم عمودى على مستوى الملف فإذا زادت كثافة الفيض من صفر إلى $\boldsymbol{0.55T}$ فى زمن قدره $\boldsymbol{0.75s}$ . ما كمية الشحنة الكهربية المارة فى الملف إذا كانت مقاومته $\boldsymbol{3\Omega }$ ؟

1
$\fn_phv \boldsymbol{8.25\times 10^{-4}C}$
2
$\boldsymbol{-8.25\times 10^{-4}C}$
3
$\boldsymbol{1.1\times 10^{-3}C}$
4
$\boldsymbol{-1.1\times 10^{-3}C}$

22:

في الشكل ثلاث موصلات معدنية $\boldsymbol{1}$ عند دخولها في منطقة مجال مغناطيسي منتظم كما بالشكل : ما الترتيب الصحيح للفترة الزمنية المارة من بداية الحركة حتى ينعدم التيار المستحث المار بكل منهم ؟

1
$\fn_phv \boldsymbol{T_1> T_2> T_3}$
2
$\boldsymbol{T_1< T_2< T_3}$
3
$\boldsymbol{T_1=T_2=T_3}$
4
$\boldsymbol{T_1=T_3> T_2}$

23:

مستطيل معدني ارتفاعه $\boldsymbol{h}$ يتحرك بسرعة ابتدائية صفر بعجلة منتظمة $\boldsymbol{m/s^{2}}$ خلال مجال مغناطيسي منتظم كثافته $\boldsymbol{B}$ يمكننا تعيين الفيض المغناطيسي الذي يقطع المستطيل عند اي لحظة زمنية من العلاقة_____________

1
$\boldsymbol{Bhat}$
2
$\boldsymbol{0.5Bat}$
3
$\boldsymbol{0.5Bat^{2}}$
4
$\boldsymbol{0.5Bhat^{2}}$

24:

موصل معدني مربع الشكل مقاومته $\boldsymbol{R}$ طول ضلعه $\boldsymbol{L}$ و موضوع في مجال مغناطيسي منتظم كثافته $\boldsymbol{B}$ فإذا تم شده من النقطتين $\boldsymbol{K,L}$ في اتجاه الأسهم الموضحة بالشكل حتى يصبح قطعة مستقيمة فإن كمية الشحنة المارة عبر الموصل تتعين من العلاقة _____________

1
$\boldsymbol{BL^{2}R}$
2
$\boldsymbol{B/L^{2}R}$
3
$\boldsymbol{BL^{2}/R}$
4
$\boldsymbol{B/R}$

25:

موصل معدني ثني جزء منه على هيئة نصف دائرة نصف قطرها $\boldsymbol{r=0.20m}$ و الموصل عمودي على مجال مغناطيسي كثافة فيضه $\boldsymbol{0.75T}$ يكون التغير في الفيض المغناطيسي الذي يقطع الملف خلال نصف دورة من الوضع الموضح بالرسم_____________ وبر/ثانية

1
$\boldsymbol{-9.4}$
2
$\boldsymbol{-0.0471}$
3
$\boldsymbol{-0.1884}$
4
$\boldsymbol{-0.0942}$

26:

يتم سحب الدائرة الكهربية الموضحة بالشكل بسرعة منتظمة خارج مجال مغناطيسي بقوة قدرها $\boldsymbol{16N}$ بحيث يتولد تيار مستحث في المقاومة $\boldsymbol{R=4\Omega }$ شدته $\boldsymbol{6A}$ فما السرعة التي تشد بها الدائرة خارج المجال ؟

1
$\boldsymbol{18m/s}$
2
$\boldsymbol{6m/s}$
3
$\boldsymbol{24m/s}$
4
$\boldsymbol{9m/s}$

27:

يمكن قياس معدل تدفق الدم في أحد الأوعية بإستخدام الحهاز الموضح حيث أن الدم يحوي أيونات مشحونة افترض ان قطر الوعاء $\boldsymbol{2mm}$ و القوة الدافعة المستحثة تساوي $\fn_phv \boldsymbol{0.10mV}$ و شدة المجال المغناطيسي $\boldsymbol{0.080T}$ . ما سرعة تدفق الدم؟

1
$\boldsymbol{0.8m/s}$
2
$\boldsymbol{0.63m/s}$
3
$\boldsymbol{0.5m/s}$
4
$\boldsymbol{0.4m/s}$

28:

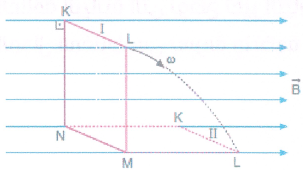

في الشكل المقابل الموصل $\boldsymbol{KLMN}$ مساحته $\boldsymbol{0.5m^{2}}$ دار ربع دورة حول محور منطبق على الضلع $\boldsymbol{MN}$ خلال زمن $\boldsymbol{0.1S}$ و فيض مغناطيسي كثافته $\boldsymbol{2T}$ فإذا كانت مقاومة الموصل $\boldsymbol{50\Omega }$ : ما مقدار شدة التيار المستحثة في الموصل ؟

1
$\boldsymbol{0.1}$
2
$\boldsymbol{0.2}$
3
$\boldsymbol{10}$
4
$\boldsymbol{5}$

29:

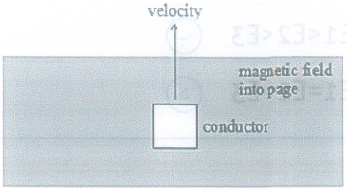

موصل معدني مربع الشكل يتحرك في الإتجاه الموضح في منطقة مجال مغناطيسي عمودي على الصفحة و إلى الداخل : أي الأشكال التالية توضح ترتيب الشحنة الكهربية الصحيح داخل الموصل ؟

1
2
3
4

30:

ملفان $\boldsymbol{Y,X}$ مساحة مقطع الملف $\boldsymbol{X}$ تساوى ضعف مساحة الملف $\boldsymbol{Y}$ موضوعان داخل مجال مغناطيسى كثافة فيضه $\boldsymbol{B}$ بحيث يكون مستوى كل ملف عمودى على إتجاه خطوط المجال المغناطيسى فعند عكس إتجاه خطوط المجال المغناطيسى المؤثر على الملفين خلال زمن $\boldsymbol{0.2ms}$ كانت النسبة بين متوسط القوة الكهربية المستحثة بالملف $\boldsymbol{x}$ إلى متوسط القوة الكهربية المستحثة بالملف $\boldsymbol{y}$ تساوي $\fn_phv \boldsymbol{\frac{3}{1}}$ .ما النسبة بين عدد لفات الملف $\boldsymbol{x}$ إلى عدد لفات الملف $\boldsymbol{y}$ ؟

1
$\boldsymbol{\frac{3}{2}}$
2
$\boldsymbol{\frac{2}{3}}$
3
$\boldsymbol{\frac{3}{4}}$
4
$\boldsymbol{\frac{4}{3}}$

31:

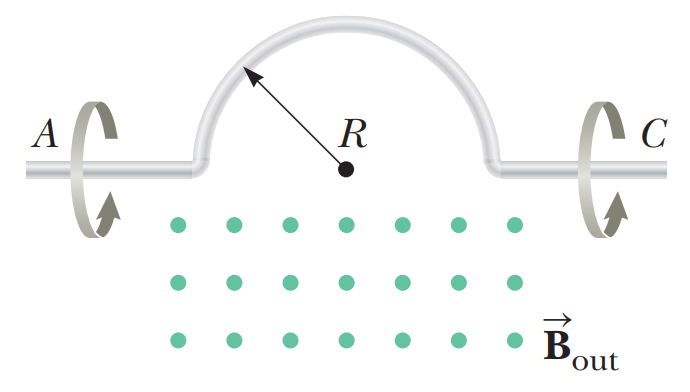

في الشكل نصف حلقة نصف قطرها $\boldsymbol{R=0.25}$ تدور حول محور $\boldsymbol{AC}$ بمعدل ثابت قيمته $\boldsymbol{120}$ دورة/دقيقة ويوجد أسفل محور الدوران مجال مغناطيسي منتظم $\boldsymbol{B=1.3T}$ إتجاهه لخارج الصفحة .ما متوسط القوة الدافعة المستحثة خلال دورة كاملة من هذا الوضع ؟

1
$\boldsymbol{0V}$
2
$\boldsymbol{0.128V}$
3
$\boldsymbol{0.256V}$
4
$\boldsymbol{1.02V}$

32:

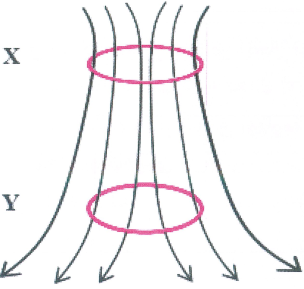

ملف عدد لفاته $\boldsymbol{100}$ لفة سقط من موضع $\boldsymbol{X}$ إلى $\boldsymbol{Y}$ الموضع محافظ على مستواه الأفقى كما فى الشكل خلال $\boldsymbol{0.1sec}$ فكان متوسط ق.د.ك المستحثة فيه $\boldsymbol{0.2V}$ فإذا كان الفيض المفناطيسى عند $\boldsymbol{X}$ يساوى $\boldsymbol{5\times 10^{-4}}$ وبر فإن الفيض المغناطيسى عند $\boldsymbol{Y}$ يساوى___________وبر

1
$\boldsymbol{5\times 10^{-4}}$
2
$\boldsymbol{3\times 10^{-4}}$
3
$\boldsymbol{7\times 10^{-4}}$
4
$\boldsymbol{2\times 10^{-4}}$

33:

ملف دائرى عدد لفاته $\boldsymbol{50}$ لفة ونصف قطره $\boldsymbol{10cm}$ وضع فى مجال مغناطيسى بحيث يكون مستواه عموديا على كثافة الفيض المغناطيسى المؤثر يدور هذا الملف من الوضع الذى كان عليه إلى الوضع الذى يصبح فيه مستواه موزايا للمجال فى زمن قدره $\boldsymbol{0.01}$ من الثانية فتولدت نتيجة لذلك قوة دافعة مستحثة قيمتها المتوسطة $\boldsymbol{0.15}$ فولت فإن قيمة كثافة الفيض المغناطيسى تساوى____________

1
$\boldsymbol{1.9mV}$
2
$\boldsymbol{9.5mV}$
3
$\boldsymbol{0.95mV}$
4
$\boldsymbol{0.19mV}$

34:

حلقة معدنية منتظمة مقاومة سلكها $\boldsymbol{0.5\Omega }$ موضوعة فى مستوى الصفحة على حافة منطقة مجال مغناطيسى منتظم عمودى على مستوى الصفحة للداخل وكثافة فيضه $\boldsymbol{0.2T }$ فإذا بدأت الحلقة الحركة من هذا الوضع بسرعة ثابتة $\boldsymbol{5m/s}$ فإذا كان الزمن المستغرق لدخول الحلقة بالكامل فى المجال هو $\boldsymbol{0.14S}$ فإن مقدار وإتجاه التيار المستحث فى الحلقة خلال هذا الزمن___________________

1
$\boldsymbol{1.1A}$ عكس عقارب الساعة
2
$\boldsymbol{1.1A}$ مع عقارب الساعة
3
$\boldsymbol{0.55A}$ مع عقارب الساعة
4
$\boldsymbol{0.55A}$ عكس عقارب الساعة

35:

فى الشكل المقابل ملفين دائريين الملف $\boldsymbol{\left ( X \right )}$ يتكون من $\boldsymbol{\left ( 10 \right )}$ لفات والملف $\boldsymbol{\left ( Y \right )}$ يتكون من لفة واحدة موضوعين فى فيض مغناطيسى عمودى على مستواهما تتغير شدته بمعدل ثابت تولد فى الملف $\boldsymbol{\left ( X \right )}$ قوة دافعة مستحثة مقدارها $\boldsymbol{\left ( 20V \right )}$ فإن القوة الدافعة التى تتولد فى الملف $\boldsymbol{\left ( Y \right )}$ تساوى______________

1
$\boldsymbol{40V}$
2
$\boldsymbol{10V}$
3
$\boldsymbol{8V}$
4
$\boldsymbol{4V}$

36:

إذا كانت المساحة التي يمسحها عقرب الثواني لساعة أحد الميادين خلال دورة كاملة هى $\boldsymbol{0.6m^{2}}$ وعند تعرض عقرب الثواني لمجال مغناطيسي منتظم عمودي عليه تولد فرق جهد مستحث بين طرفي العقرب قدره $\boldsymbol{4\times 10^{-3}V}$ فإن كثافة الفيض المغناطيسي المؤثرة تساوي تقريبا___________

1
$\boldsymbol{0.3T}$
2
$\boldsymbol{0.4T}$
3
$\boldsymbol{0.6T}$
4
$\boldsymbol{0.9T}$

37:

الشكل المقابل يمثل ملف دائري مكون من $\boldsymbol{20}$ لفة يسقط من الموضع $\boldsymbol{x}$ إلى $\boldsymbol{y}$ الموضع محافظا على مستواه أفقيا خلال $\boldsymbol{0.1S}$ مجال مغناطيسي عمودي على مستوى الملف خلال فكانت $\boldsymbol{emf}$ المستحثة المتوسطة المتولدة في الملف تساوي $\boldsymbol{0.2V}$ فإذا كان الفيض المغناطيسي المقطوع عند الوضع $\boldsymbol{x}$ يساوي $\boldsymbol{5\times 10^{-3}Wb}$ فيكون الفيض المغناطيسي المقطوع عند الوضع $\boldsymbol{y}$ يساوي___________

1
$\boldsymbol{ 10^{-4}Wb}$
2
$\boldsymbol{2\times 10^{-3}Wb}$
3
$\boldsymbol{3\times 10^{-4}Wb}$
4
$\boldsymbol{4\times 10^{-3}Wb}$

38:

حلقة موصلة على شكل مربع طول ضلعه $\boldsymbol{3m}$ موضوعة داخل مجال مغناطيسي منتظم كثافة فيضه $\boldsymbol{0.1T}$ عمودي على مستوى الحلقة وعندما سحبت الحلقة من زاويتين متقابلتين خلال فترة زمنية $\boldsymbol{0.1s}$ فتولدت بالحلقة خلال تلك الفترة الزمنية ق.د.ك مستحثة متوسطة قدرها $\boldsymbol{1.2V}$ فإن المساحة النهائية للحلقة تساوي____________

1
$\boldsymbol{2.4m^{2}}$
2
$\boldsymbol{6.4m^{2}}$
3
$\boldsymbol{7.8m^{2}}$
4
$\boldsymbol{8.9m^{2}}$

39:

سلك مستقيم طوله $\boldsymbol{L}$ لف على شكل ملف دائري نصف قطره $\boldsymbol{r}$ ثم وضع داخل مجال مغناطيسي منتظم كثافة فيضه $\boldsymbol{B}$ بحيث يصنع مع مستوى الملف زاوية $\boldsymbol{30^{\circ}}$ فإذا تلاشى المجال المغناطيسي الذي يتعرض له الملف خلال $\boldsymbol{3s}$ فإن متوسط $\boldsymbol{emf}$ المستحثة المتولدة في الملف تعطي بالعلاقة____________

1
$\boldsymbol{\frac{LBr}{\pi }}$
2
$\boldsymbol{\frac{2LBr}{7\pi }}$
3
$\boldsymbol{\frac{LBr}{12 }}$
4
$\boldsymbol{\frac{\pi LBr}{2}}$

40:

جلفانومتر مقاومته $\boldsymbol{45\Omega }$ وصل طرفاه بطرفي ملف مقاومته $\boldsymbol{5\Omega }$ ويتكون من $\boldsymbol{100 }$ لفة مساحة مقطع كل منها $\boldsymbol{50cm^{2} }$ إذا وضع كل الملف بين قطبين مغناطيس بحيث كان مستواه عمودي على المجال المغناطيسي للمغناطيس ثم نزع الملف فجأة من المجال المغناطيسي فمرت شحنة كهربية مقدارها $\boldsymbol{2.5\times 10^{-3}c }$ تسري خلال الجلفانومتر .ما قيمة كثافة الفيض المغناطيسي المؤثرة على الملف؟

1
$\boldsymbol{0.025T}$
2
$\boldsymbol{0.05T}$
3
$\boldsymbol{0.25T}$
4
$\boldsymbol{0.5T}$

41:

ملف دائري عدد لفاته $\boldsymbol{N}$ ومساحة مقطعه $\boldsymbol{A}$ يتصل على التوالي مع مقاومة $\boldsymbol{R}$ ويؤثر عليه مجال مغناطيسي عموديا على مستواه كثافة فيضه $\boldsymbol{B}$ فإذا عكس إتجاه المجال المغناطيسي المؤثر خلال فترة زمنية فإن مقدار الشحنة الكهربية التي تمر عبر مقطع سلك الملف خلال تلك الفترة الزمنية تعطي بالعلاقة____________

1
$\boldsymbol{Q=\frac{N^{2}BA}{R}}$
2
$\boldsymbol{Q=\frac{2N^{2}BA}{R}}$
3
$\boldsymbol{Q=\frac{NBA}{R}}$
4
$\boldsymbol{Q=\frac{2NBA}{R}}$

42:

سلك طوله $\fn_phv \boldsymbol{L }$ لف على شكل ملف دائري نصف قطره $\boldsymbol{r}$ عدد لفاته $\boldsymbol{N}$ وضع الملف داخل مجال مغناطيسي منتظم كثافة فيضه $\boldsymbol{B}$ بحيث يصنع زاوية $\boldsymbol{30^{\circ}}$ مع مستوى الملف فإذا تضاعفت كثافه الفيض المغناطيسي خلال $\boldsymbol{0.3s}$ فإن القوة الدافعة الكهربية المستحثة المتولدة في الملف تعطي من العلاقة ____________

1
$\boldsymbol{emf=\frac{5BLr}{6}}$
2
$\boldsymbol{emf=\frac{5BLr}{3}}$
3
$\boldsymbol{emf=\frac{BLr}{12}}$
4
$\boldsymbol{emf=\frac{BLr^{2}}{3}}$

43:

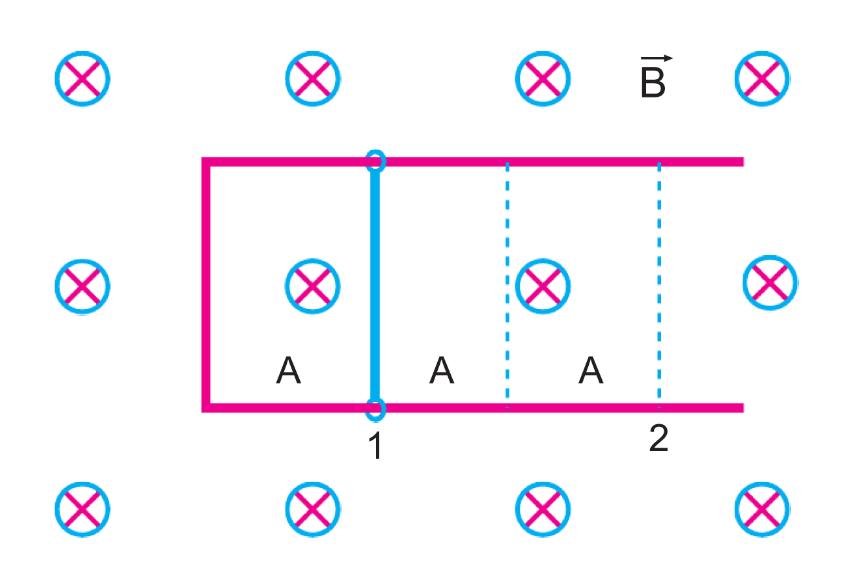

الشكل المقابل يوضح ملف موضوع عموديا على مجال مغناطيسي عند نقل الزالق من الموضع $\boldsymbol{1}$ إلى الموضع $\boldsymbol{2}$ .ما مقدار التغير في الفيض الذي يخترق الملف؟

1
$\boldsymbol{B.A}$
2
$\boldsymbol{2B.A}$
3
$\boldsymbol{\frac{B.A}{3}}$
4
$\boldsymbol{3B.A}$

44:

الشكل المقابل يوضح إطار معدنى مربع طول ضلعه ${\color{DarkRed} \boldsymbol{20cm}}$ موضوع بحيث يكون مستواه عموديا على مجال مغناطيسى منتظم كثافة فيضه ${\color{DarkRed} \boldsymbol{0.5T}}$ فإنه عند دوران الإطار فى الإتجاه الموضح بالشكل حتي يصبح مستواه موازيا للمجال خلال زمن ${\color{DarkRed} \boldsymbol{0.1s}}$ : ما قيمة القوة الدافعة الكهربية المستحثة المتوسطة المتولدة فيه ؟

1
$\boldsymbol{0.1V}$
2
$\boldsymbol{0.2V}$
3
$\boldsymbol{0.3V}$
4
$\boldsymbol{0.4V}$

45:

حلقتان $\boldsymbol{y,x}$ مساحتهما $\boldsymbol{A,2A}$ على الترتيب موضوعتان عموديا على مجال مغناطيسى تتغير كثافته بإنتظام مع الزمن فإن نسبة مقدارى القوة الدافعة الكهربية $\boldsymbol{emf }$ المستحثة المتولدة فى الحلقتين خلال نفس الفترة الزمنية______

1
$\boldsymbol{\frac{1}{2}}$
2
$\boldsymbol{\frac{2}{1}}$
3
$\boldsymbol{\frac{1}{1}}$
4
$\boldsymbol{\frac{4}{1}}$

46:

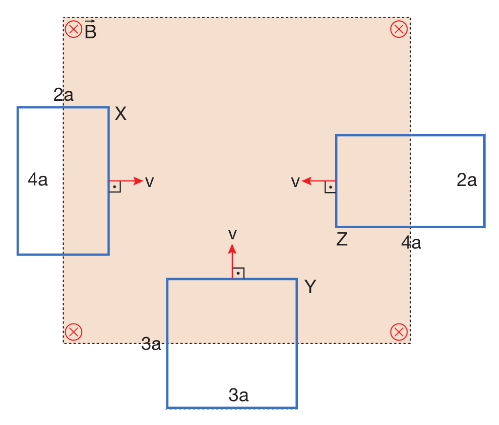

تتحرك ثلاثة ملفات من نفس المادة باتجاه مجال مغناطيسي كما هو موضح بالشكل المقابل .أي الخيارات الأتيه يمثل العلاقه الصحيحه بين لشدة التيار المتولدة في الملفات الثلاثة ؟

1
$\boldsymbol{I_x> I_Y> I_Z}$
2
$\boldsymbol{I_z> I_y> I_X}$
3
$\boldsymbol{I_X> I_y= I_Z}$
4
$\boldsymbol{I_X= I_y= I_Z}$

47:

سلك مستقيم معزول يمر به تيار كهربي شدته ${\color{DarkRed} \boldsymbol{I}}$ موضوع مماسا لحلقة معدنية نصف قطرها ${\color{DarkRed} \boldsymbol{r}}$ وفي نفس مستواها كما بالشكل المقابل فإذا دارت الحلقة حول السلك دورة كاملة خلال زمن ${\color{DarkRed} \boldsymbol{\Delta t}}$ بحيث يظلا دائما متماسان وفى مستوى واحد : ما القوة الدافعة الكهربية المستحثة في الحلقة ؟

1
$\boldsymbol{\frac{2\pi \times 10^{-7}Ir}{\Delta t}}$
2
$\boldsymbol{\frac{4\pi \times 10^{-7}Ir}{\Delta t}}$
3
$\boldsymbol{\frac{2\pi \times 10^{-7}Ir^{2}}{\Delta t}}$
4
$\boldsymbol{0}$

48:

الشكل المقابل يمثل قضيب مغناطيسي يتحرك بسرعة منتظمة ${\color{DarkRed} \boldsymbol{0.4m/s}}$ لمسافة ${\color{DarkRed} \boldsymbol{20Cm}}$ على امتداد محور حلقة معدنية ثابته مساحتها ${\color{DarkRed} \boldsymbol{0.25m^{2}}}$ فتولدت في الحلقة قوة دافعة كهربية مستحثة متوسطة ${\color{DarkRed} \boldsymbol{0.1V}}$ : فإن التغير في كثافة الفيض المغناطيسي القاطع للحلقة والناشئ عن حركة المغناطيس لهذة المسافة _________

1
$\boldsymbol{0.1T}$
2
$\boldsymbol{0.2T}$
3
$\boldsymbol{0.4T}$
4
$\boldsymbol{0.5T}$

49:

ملف مربع الشكل من لفة واحدة طول ضلعه ${\color{DarkRed} \boldsymbol{\ell}}$ يتحرك بسرعة منتظمة من الوضه المبين بالشكل إلى أن يدخل بالكامل مجال مغناطيسي منتظم كثافة فيضه ${\color{DarkRed} \boldsymbol{B}}$ عمودي على مستواه خلال ${\color{DarkRed} \boldsymbol{1s}}$ : ما قيمة $\boldsymbol{emf}$ المستحثة في الملف أثناء هذه الفترة ؟

1
$\boldsymbol{2B \ell^{2}}$
2
$\boldsymbol{B \ell^{2}}$
3
$\boldsymbol{\frac{1}{2}B \ell^{2}}$
4
$\boldsymbol{\frac{1}{2}B \ell}$

50:

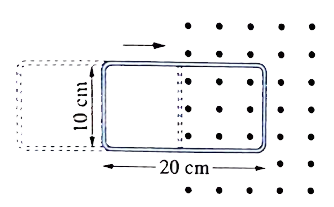

في الشكل المقابل ملف مستطيل طوله ${\color{DarkRed} \boldsymbol{20Cm}}$ وعرضه ${\color{DarkRed} \boldsymbol{10Cm}}$ وعدد لفاته ${\color{DarkRed} \boldsymbol{25}}$ تم تحريكه لفترة زمنية ${\color{DarkRed} \boldsymbol{t}}$ حتى أصبحت نصف مساحته داخل مجال مغناطيسي منتظم كثافة فيضه ${\color{DarkRed} \boldsymbol{0.16T}}$ واتجاهة عمودي على مستوى الملف فتولدت قوة دافعة كهربية متوسطه مقدارها ${\color{DarkRed} \boldsymbol{0.4V}}$ : ما مقدار الفترة الزمنية $\boldsymbol{t}$ ؟

1
$\boldsymbol{0.1s}$
2
$\boldsymbol{0.2s}$
3
$\boldsymbol{0.4s}$
4
$\boldsymbol{1s}$

51:

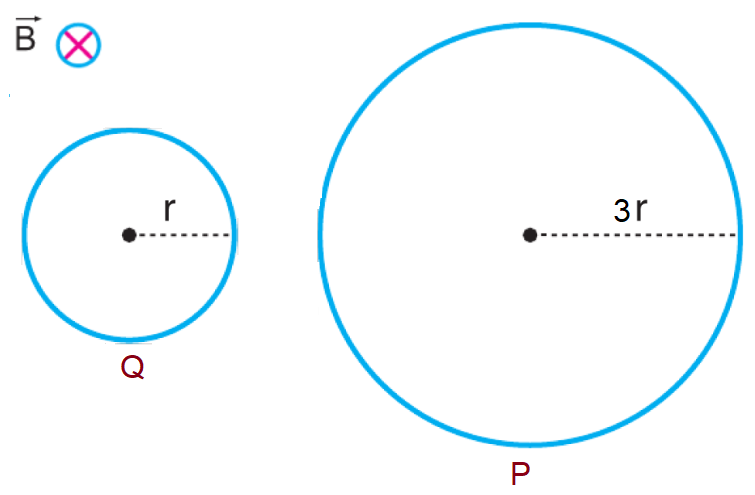

الشكل المقابل يوضح حلقتين معدنيتين ${\color{DarkRed} \boldsymbol{Q,P}}$ وضعا في مجال مغناطيسي اذا تغيرت كثافة الفيض المغناطيسي على الحلقتين بنفس المعدل .ماالنسبة بين $\boldsymbol{\frac{I_Q}{I_P}}$ ؟

1
$\boldsymbol{9}$
2
$\boldsymbol{3}$
3
$\boldsymbol{\frac{1}{3}}$
4
$\boldsymbol{\frac{1}{9}}$

52:

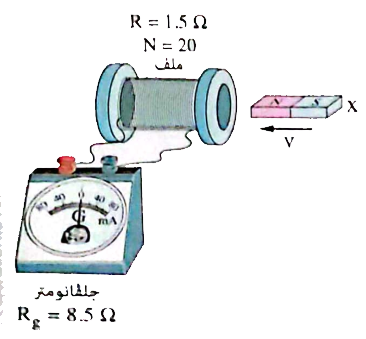

الشكل المقابل يوضح قضيب مغناطيسي ${\color{DarkRed} \boldsymbol{X}}$ يتحرك بسرعة منتظمة ${\color{DarkRed} \boldsymbol{V}}$ على امتداد محور ملف لولبي يتصل طرفاه بجلفانومتر فكان متوسط التيار المستحث في الملف ${\color{DarkRed} \boldsymbol{40mA}}$ وعنما تم تغيير القضيب المغناطيسي بآخر ${\color{DarkRed} \boldsymbol{Y}}$ وتحريكه بنفس السرعة لنفس المسافة على امتداد محور الملف وفي اتجاهة كان متوسط التيار المستحث ${\color{DarkRed} \boldsymbol{30mA}}$ : ما الفرق بين معدلي التغير في الفيض المغناطيسي الذي يستحث التيار في الحالتين ؟

1
$\boldsymbol{1mWb/s}$
2
$\boldsymbol{3mWb/s}$
3
$\boldsymbol{4mWb/s}$
4
$\boldsymbol{5mWb/s}$

53:

الشكل المقابل يوضح ملف ${\color{DarkRed}\mathbf{KLMN}}$ تم وضعه في مجال مغناطيسي شدته ${\color{DarkRed}\mathbf{4T}$ : ما مقدار الفيض المغناطيسي الذي يخترق الملف ؟

1
$\mathbf{0,6Wb}$
2
$\mathbf{0,12Wb}$
3
$\mathbf{0,24Wb}$
4
$\mathbf{0,36Wb}$

54:

حلقة يتغير الفيض عليها وفق المعادلة ${\color{DarkRed}\mathbf{\phi _m=2t-3}}$ : ما مقدار القوة الدافعة المستحثة المتولدة في الملف ؟

1
$\mathbf{1V}$
2
$\mathbf{2V}$
3
$\mathbf{3V}$
4
$\mathbf{4V}$

55:

الشكل المقابل يمثل ملفين دائريين ${\color{DarkRed}\mathbf{Y,X}$ عددي لفاتيهما ${\color{DarkRed}\mathbf{3N,N}$ علي الترتيب ونصفي قطريهما ${\color{DarkRed}\mathbf{2r,r}$ علي الترتيب وهما في مستوي الصفحه يؤثر عليهما مجال مغناطيسي عمودي علي مستواهما اذا تغيرت كثافه الفيض المغناطيسي بمعدل ثابت فإن النسبه بين قيمتي متوسط القوه الدافعه الكهربيه المستحثه المتولده بالملفين $\mathbf{\frac{emf_{X}}{emf_{Y}}}$ تساوي _____________

1
$\mathbf{\frac{1}{12}}$
2
$\mathbf{\frac{1}{6}}$
3
$\mathbf{\frac{2}{3}}$
4
$\mathbf{\frac{3}{4}}$

56:

الشكل المقابل يمثل ملفا دائريا قطره ${\color{DarkRed}\mathbf{20Cm}$ وعدد لفاته ${\color{DarkRed}\mathbf{7}$ لفات في مستوي الصفحه ويتحرك باتجاه موازي لمستوي الصفحه بسرعة منتظمة ${\color{DarkRed}\mathbf{1m/s}$ ليخرج من مجال مغناطيسي منتظم كثافة فيضه ${\color{DarkRed}\mathbf{0.5T}$ واتجاهه عمودي علي مستوي الصفحة والي الداخل فإن قيمه $\mathbf{emf}$ المستحثه المتوسطه في الملف خلال حركه الملف حتي يخرج الملف تماما من المجال المغناطيسي كما بالشكل تساوي ____________

1
$\mathbf{0.45V}$
2
$\mathbf{0.55V}$
3
$\mathbf{0.63V}$
4
$\mathbf{0.87V}$

57:

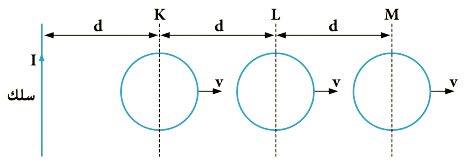

الشكل المقابل يمثل حلقه معدنيه وسلك مستقيم يمر به تيار كهربي شدته ${\color{DarkRed}\mathbf{I}$ كليهما في مستوى الصفحه عند تحريك الحلقه افقيه بسرعه ${\color{DarkRed}\mathbf{V}$ في نفس المستوى في الاتجاه من ${\color{DarkRed}\mathbf{K}$ إلى ${\color{DarkRed}\mathbf{M}$ كما هو موضح بالشكل فإن متوسط $\mathbf{emf}$ المستحثه في الحلقه خلال المنطقه $\mathbf{KL}$ إلى متوسط $\mathbf{emf}$ المستحثه خلال المنطقه $\mathbf{\frac{emf_{KL}}{emf_{LM}}}$ تساوي __________

1
$\mathbf{\frac{3}{1}}$
2
$\mathbf{\frac{2}{1}}$
3
$\mathbf{\frac{1}{2}}$
4
$\mathbf{\frac{1}{1}}$

58:

ملف دائرى مكون من $\boldsymbol{100}$ لفة ومساحة وجهه $\boldsymbol{20cm^{2}}$ موضوع داخل مجال منتظم كثافته $\boldsymbol{0.5T}$ بحيث يكون محوره عمودى على المجال فإذا : دار الملف حول محوره دورة كاملة خلال $\boldsymbol{0.2S}$ . ما مقدار ق.د.ك المستحثة المتولدة فى الملف ؟

1
$\boldsymbol{0.1V}$
2
$\boldsymbol{0.5V}$
3
$\boldsymbol{zero}$
4
$\boldsymbol{1V}$

حل مسائل فارداي (3)

حلقة معدنية مربعة الشكل $\boldsymbol{ABCD}$ تتحرك فى مستى بسرعة $\boldsymbol{V}$ عمودية على مجال مغناطيسى كما بالشكل : أي العبارات التاليه صحيح ؟

أنبوبة من مادة موصلة على شكل $\boldsymbol{U}$ يمكن أن تنزلق داخل أنبوبة آخرى كما بالشكل .إذا تحركت كل أنبوبة نحو الأخرى بسرعة $\boldsymbol{V}$ فإن $\boldsymbol{emf }$ تكون ______________

الشكل المقابل يوضح ملف موضوع عموديا على مجال مغناطيسي عند نقل الزالق من الموضع $\boldsymbol{1}$ إلى الموضع $\boldsymbol{2}$ .ما مقدار التغير في الفيض الذي يخترق الملف؟

الشكل المقابل يوضح ملف ${\color{DarkRed}\mathbf{KLMN}}$ تم وضعه في مجال مغناطيسي شدته ${\color{DarkRed}\mathbf{4T}$ : ما مقدار الفيض المغناطيسي الذي يخترق الملف ؟

أحسنت!

حل مسائل فارداي (3)

حلقة معدنية مربعة الشكل تتحرك فى مستى بسرعة عمودية على مجال مغناطيسى كما بالشكل : أي العبارات التاليه صحيح ؟

أنبوبة من مادة موصلة على شكل يمكن أن تنزلق داخل أنبوبة آخرى كما بالشكل .إذا تحركت كل أنبوبة نحو الأخرى بسرعة فإن تكون ______________

الشكل المقابل يوضح ملف موضوع عموديا على مجال مغناطيسي عند نقل الزالق من الموضع إلى الموضع .ما مقدار التغير في الفيض الذي يخترق الملف؟

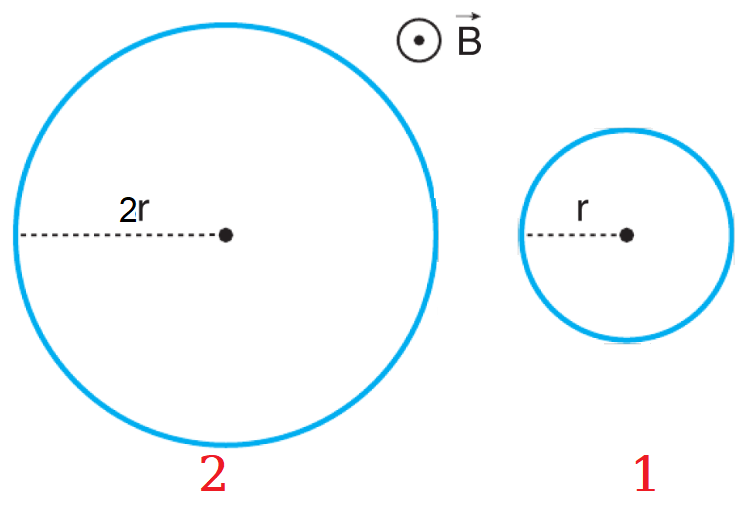

الشكل المقابل يوضح حلقتين معدنيتين وضعا في مجال مغناطيسي اذا تغيرت كثافة الفيض المغناطيسي على الحلقتين بنفس المعدل .ماالنسبة بين ؟

الشكل المقابل يوضح ملف تم وضعه في مجال مغناطيسي شدته : ما مقدار الفيض المغناطيسي الذي يخترق الملف ؟

أحسنت!

إجابة صحيحة

إجابة غير صحيحة

حلقة معدنية مربعة الشكل $\boldsymbol{ABCD}$ تتحرك فى مستى بسرعة $\boldsymbol{V}$ عمودية على مجال مغناطيسى كما بالشكل : أي العبارات التاليه صحيح ؟

أنبوبة من مادة موصلة على شكل $\boldsymbol{U}$ يمكن أن تنزلق داخل أنبوبة آخرى كما بالشكل .إذا تحركت كل أنبوبة نحو الأخرى بسرعة $\boldsymbol{V}$ فإن $\boldsymbol{emf }$ تكون ______________

الشكل المقابل يوضح ملف موضوع عموديا على مجال مغناطيسي عند نقل الزالق من الموضع $\boldsymbol{1}$ إلى الموضع $\boldsymbol{2}$ .ما مقدار التغير في الفيض الذي يخترق الملف؟

الشكل المقابل يوضح ملف ${\color{DarkRed}\mathbf{KLMN}}$ تم وضعه في مجال مغناطيسي شدته ${\color{DarkRed}\mathbf{4T}$ : ما مقدار الفيض المغناطيسي الذي يخترق الملف ؟
