المحاضرة الثانية (فرق الجهد الكهربي) 4

1:

أي العلاقات البيانية التي تربط بين فرق الجهد والشغل المبذول ؟

1
2
3
4

2:

الشكل البياني التالي يوضح تغيرات الشغل المبذول خلال موصل حسب تغيرات فرق الجهد بين طرفيه . كم تكون شدة التيار المار في الموصل خلال زمن $\mathbf{5}$ ثواني ؟

1
$\mathbf{0.25A}$
2
$\mathbf{0.29A}$
3
$\mathbf{0.32A}$
4
$\fn_phv \mathbf{0.5A}$

3:

الشكل البيانى المقابل يمثل العلاقة بين كمية فيزيائية ${\color{DarkRed} \boldsymbol{\left ( X \right )}}$ و الزمن ${\color{DarkRed} \boldsymbol{\left ( t \right )}}$ : ما التمثيل البيانى المناسب للعلاقة إذا كانت الكمية $\boldsymbol{\left ( X \right )}$ هى فرق الجهد الكهربى بين طرفى موصل يمر به تيار كهربى مستمر ؟

1
$\boldsymbol{\left ( 1 \right )}$
2
$\boldsymbol{\left ( 2 \right )}$
3
$\boldsymbol{\left ( 3 \right )}$
4
$\boldsymbol{\left ( 4 \right )}$

4:

الشكل البياني المقابل يوضح العلاقة بين الشغل المبذول و كمية الكهربية المارة بين نقطتين في موصل : ما فرق الجهد بين النقطتين ؟

1
$\mathbf{2V}$
2
$\mathbf{4V}$
3
$\mathbf{2.5V}$
4
$\mathbf{0.4V}$

5:

الشكل البياني المقابل يوضح العلاقة بين الشغل المبذول لنقل كمية من الكهربية بين نقطتين في موصل وفرق الجهد بينهما : ما عدد الإلكترونات المارة بين النقطتين ؟

1
$\boldsymbol{3.125\times 10^{19}}$ الكترون
2
$\boldsymbol{8\times 10^{19}}$ الكترون
3
$\boldsymbol{5\times 10^{19}}$ الكترون
4
$\boldsymbol{6.2\times 10^{19}}$ الكترون

6:

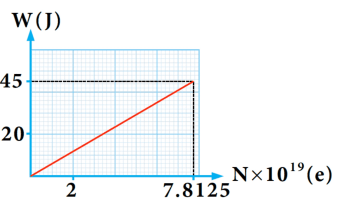

الشكل المقابل يمثل العلاقه بين الشغل المبذول ${\color{DarkRed}\mathbf{W}}$ اللازم لنقل عدد من الالكترونات ${\color{DarkRed}\mathbf{N}}$ بين طرفي موصل بمرور زمن ما فإن فرق الجهد الكهربي بين طرفي الموصل يساوي ___________

1
${\mathbf{3.6V}}$
2
${\mathbf{4V}}$
3
${\mathbf{4.5V}}$
4
${\mathbf{6V}}$
