1:

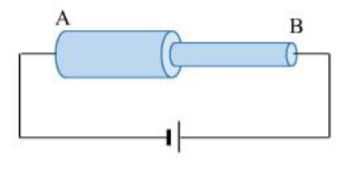

الشكل المقابل يوضح موصل ذو مقطعين مختلفين في مساحة المقطع يتصل طرفاه ببطاريه . أي البدائل التالية صحيح بالنسبة لشدة التيار والسرعة الإنسياقيه لشحنات التيار خلال المقطعين ؟

	شدة التيار	السرعة الإنسياقية
	$\boldsymbol{I_A> I_B}$	$\boldsymbol{V_A> V_B}$
	$\boldsymbol{I_A=I_B}$	$\boldsymbol{V_A< V_B}$
	$\boldsymbol{I_A< I_B}$	$\boldsymbol{V_A= V_B}$
	$\boldsymbol{I_A< I_B}$	$\fn_phv \boldsymbol{V_A> V_B}$

1
ا
2
ب
3
ج
4
د

2:

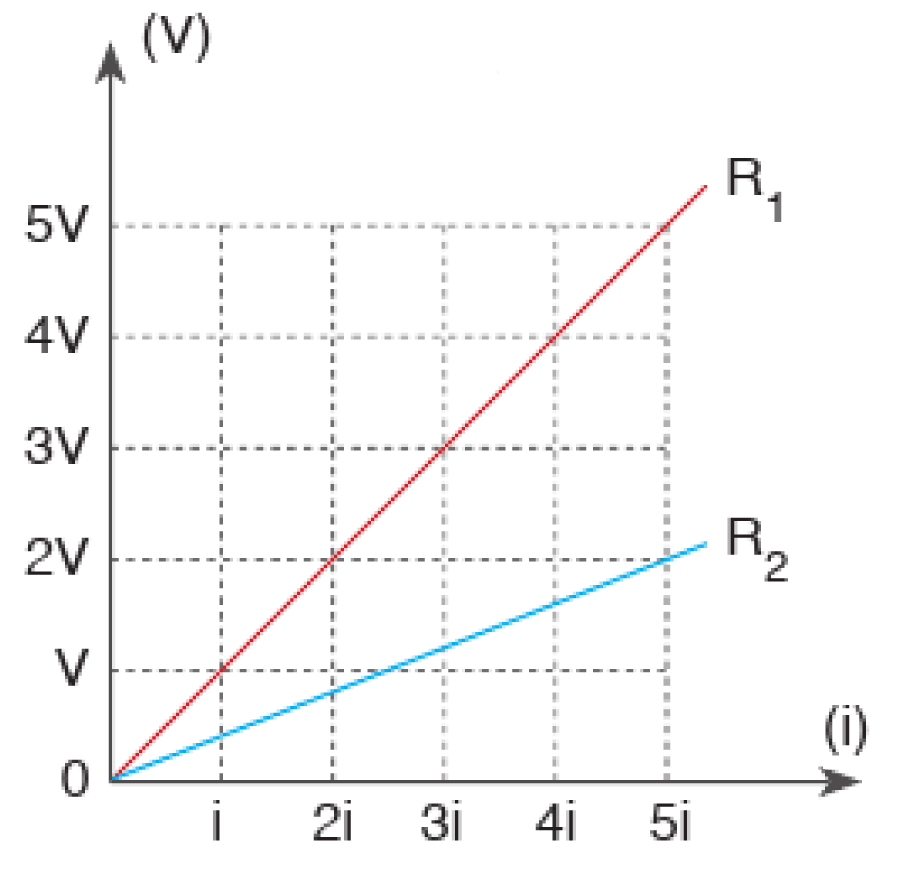

الشكل المجاور يمثل العلاقة بين فرق الجهد والتيار لموصلين : ما قيمة $\boldsymbol{\frac{R_2}{R_1}}$ ؟

1
$\boldsymbol{\frac{1}{2}}$
2
$\boldsymbol{\frac{2}{5}}$
3
$\boldsymbol{\frac{2}{1}}$
4
$\boldsymbol{\frac{5}{2}}$

3:

أى من الوحدات الأتية تكافئ الجول؟

1
$\fn_phv \boldsymbol{V.s.A}$
2
$\boldsymbol{V.s^{-1}.A}$
3
$\boldsymbol{Watts^{-1}}$
4
$\boldsymbol{Watt.Hz}$

4:

الشكل المقابل يوضح العلاقة بين شدة التيار وفرق الجهد لموصل فإذا مر فى ذلك الموصل تيار شدته ${\color{DarkRed} \boldsymbol{10A}}$ خلال زمن ${\color{DarkRed} \boldsymbol{\left ( 1 \right )}}$ ثانية . مامقدار الطاقة الكهربية المستنفذة فى الموصل ؟

1
$\boldsymbol{50J}$
2
$\boldsymbol{100J}$
3
$\boldsymbol{250J}$
4
$\boldsymbol{500J}$

5:

الجدول الموضح لقيم مختلفة الأطوال والمساحة لمجموعة أسلاك من مواد مختلفة : أي البدائل التاليه توضح السلك الذي يعطى أكبر كمية حرارة من باقي الأسلاك عند توصيل كل منهم بنفس فرق الجهد ؟

$\boldsymbol{L\left ( m \right )}$	$\boldsymbol{A\left ( m^{2} \right )}$	$\fn_phv \boldsymbol{\rho_ e\left ( \Omega. m \right )}$
$\boldsymbol{10}$	$\boldsymbol{0.1}$	$\boldsymbol{0.05}$
$\boldsymbol{5}$	$\boldsymbol{0.5}$	$\boldsymbol{0.25}$
$\boldsymbol{0.5}$	$\boldsymbol{0.1}$	$\boldsymbol{0.005}$

1
ا
2
ب
3
ج
4
جميعهم متساوييين

6:

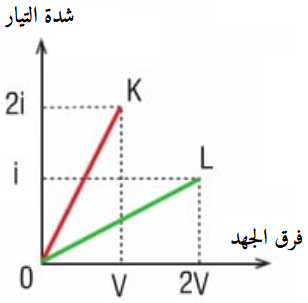

الشكل المقابل يوضح العلاقة البيانية بين شدة التيار وفرق الجهد لموصلين معدنيين ${\color{DarkRed}\mathbf{K,L}}$ فإذا علمت أن السلكين لهما نفس مساحة المقطع والنسبة بين التوصيلية الكهربية لهما ${\color{DarkRed}\mathbf{\frac{\sigma _K}{\sigma _L}=\frac{2}{3}}$ : ما العلاقة الصحيحة بين طولي الموصلين ؟

1
$\mathbf{\ell_K=6\ell_L}$
2
$\mathbf{\ell_K=3\ell_L}$
3
$\mathbf{\ell_L=6\ell_K}$
4
$\mathbf{\ell_L=3\ell_K}$

7:

في الشكل المقابل إذا كان الخط البياني يعبر عن توصيل عدة مقاومات على التوالى . فإذا تم رسم شكلا آخر مماثل يعبر عن توصيل نفس المقاومات على التوازى تكون فيه زاوية الميل _______________

1
أكبر من $\boldsymbol{\theta }$
2
أقل من $\boldsymbol{\theta }$
3
تساوى $\boldsymbol{\theta }$
4
غير ذلك

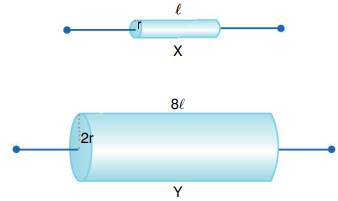

8:

الشكل المقابل يوضح موصلين ${\color{DarkRed}\mathbf{Y,X}}$ من نفس المادة تم تشكيلهم كما هو موضح فإذا علمت أن مقاومة السلك ${\color{DarkRed}\mathbf{X}}$ تساوي ${\color{DarkRed}\mathbf{12\Omega}}$ . ما مقاومة السلك $\mathbf{Y}$ ؟

1
$\mathbf{3\Omega}$
2
$\mathbf{6\Omega}$
3
$\mathbf{12\Omega}$
4
$\mathbf{24\Omega}$

9:

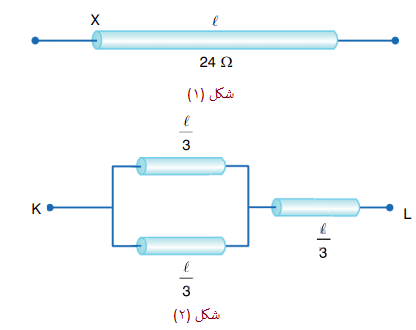

الشكل ${\color{DarkRed} \boldsymbol{\left ( 1 \right )}}$ يمثل سلك مقاومته ${\color{DarkRed} \boldsymbol{24\Omega }}$ تم تقسيمه إلى ${\color{DarkRed} \boldsymbol{4 }}$ أجزاء متساوية كما فى الشكل ${\color{DarkRed} \boldsymbol{\left ( 2 \right )}}$ . ما قيمة المقاومة المكافئة فى هذه الحالة ؟

1
$\mathbf{4\Omega}$
2
$\mathbf{8\Omega}$
3
$\mathbf{12\Omega}$
4
$\mathbf{16\Omega}$

10:

الشكل المقابل يوضح سلكان ${\color{DarkRed}\boldsymbol{Y,X}$ من نفس المادة فإذا علمت أن مقاومة السلك ${\color{DarkRed}\boldsymbol{X}$ تساوي ${\color{DarkRed}\mathbf{4\Omega}}$ تم توصيليهم كما هو مبين في الشكل : ما قيمة المقاومة المكافئة بين النقطتين $\boldsymbol{L,K}$ ؟

1
$\mathbf{3\Omega}$
2
$\mathbf{4\Omega}$
3
$\mathbf{8\Omega}$
4
$\mathbf{12\Omega}$

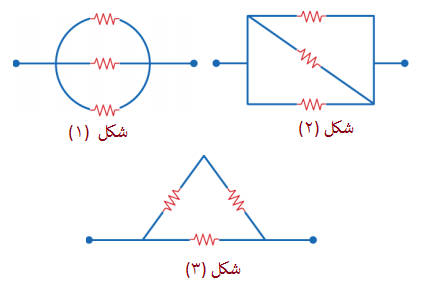

11:

الشكل المقابل يوضح ثلاث مقاومات متساوية تم توصيلهم معا بثلاثة طرق مختلفة : أي العلاقات التاليه صحيح ؟

1
$\mathbf{R_1>R_2>R_3}$
2
$\mathbf{R_1=R_2>R_3}$
3
$\mathbf{R_3>R_1=R_2}$
4
$\mathbf{R_2>R_1>R_3}$

12:

إذا علمت أن المقاومة المكافئة في الشكلين المقابلين متساوية : ما النسبة $\mathbf{\frac{R_X}{R_Y}}$ ؟

1
$\mathbf{\frac{8}{15}$
2
$\mathbf{\frac{3}{4}$
3
$\mathbf{\frac{4}{3}}$
4
$\mathbf{\frac{15}{8}}$

13:

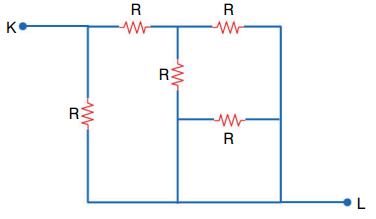

الشكل المجاور يمثل جزء من دائرة كهربائية : ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{\frac{3}{4}R}$
2
$\mathbf{\frac{2}{5}R}$
3
$\mathbf{\frac{3}{2}R}$
4
$\mathbf{\frac{2}{9}R}$

14:

الشكل المجاور يمثل جزء من دائرة كهربائية إذا علمت أن قيمة المقاومة المكافئة بين النقطتين ${\color{DarkRed} \boldsymbol{K,L}}$ تساوي ${\color{DarkRed} \boldsymbol{4\Omega }}$ .ما قيمة المقاومة $\boldsymbol{R }$ ؟

1
$\mathbf{2\Omega}$
2
$\mathbf{3\Omega}$
3
$\mathbf{4\Omega}$
4
$\mathbf{6\Omega}$

15:

مجموعة من المقاومات تم توصيليها مرتين كما هو موضح إذا علمت أن قيمة المقاومة المكافئة بين النقطتين ${\color{DarkRed} \boldsymbol{K,L}}$ يرمز لها بالرمز ${\color{DarkRed} \boldsymbol{R_{1}}}$ والمقاومة المكافئة بين النقطتين ${\color{DarkRed} \boldsymbol{M,N}}$ يرمز لها بالرمز ${\color{DarkRed} \boldsymbol{R_{2}}}$ : ما قيمة $\boldsymbol{\frac{R_{1}}{R_{2}}}$ ؟

1
$\mathbf{\frac{3}{2}}$
2
$\mathbf{\frac{3}{4}}$
3
$\mathbf{\frac{3}{8}}$
4
$\mathbf{\frac{2}{3}}$

16:

الشكل المجاور يمثل جزء من دائرة كهربائية إذا علمت أن قيمة المقاومة المكافئة بين النقطتين ${\color{DarkRed} \boldsymbol{K,L}}$ تساوي ${\color{DarkRed} \boldsymbol{4\Omega }}$ .ما قيمة المقاومة $\boldsymbol{R }$ ؟

1
$\mathbf{4\Omega}$
2
$\mathbf{8\Omega}$
3
$\mathbf{12\Omega}$
4
$\mathbf{24\Omega}$

17:

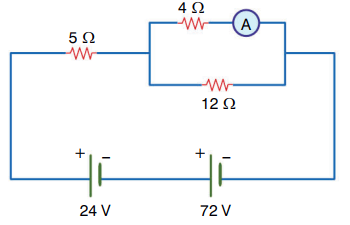

الشكل المقابل يوضح دائرة كهربية : ما قراءة الأميتر ؟

1
$\mathbf{3A}$
2
$\mathbf{4A}$
3
$\mathbf{6A}$
4
$\mathbf{9A}$

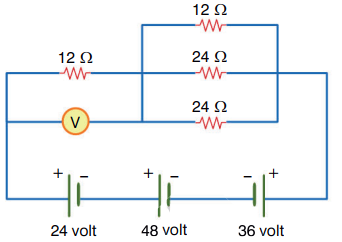

18:

الشكل المقابل يوضح دائرة كهربية : ما قراءة الفولتميتر ؟

1
$\mathbf{12V}$
2
$\mathbf{18V}$
3
$\mathbf{24V}$
4
$\mathbf{36V}$

19:

الشكل المقابل يوضح دائرة كهربية إذا علمت أن قراءة الأميتر تساوي ${\color{DarkRed}\mathbf{6A}}$ : ما قراءة الفولتاميتر ؟

1
$\mathbf{48V}$
2
$\mathbf{64V}$
3
$\mathbf{72V}$
4
$\mathbf{84V}$

20:

الشكل المقابل يوضح جزء من دائرة كهربية تحتوى على مقاومات متساوية : ما النسبة $\mathbf{\frac{I_1}{I_2}}$ ؟

1
$\mathbf{\frac{1}{2}}$
2
$\mathbf{1}$
3
$\mathbf{2}$
4
$\mathbf{3}$

21:

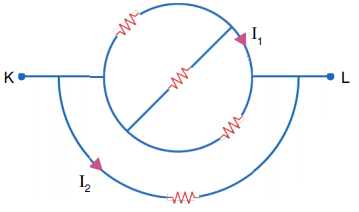

الشكل المقابل يوضح دائرة كهربية : ما قيمة النسبة $\mathbf{\frac{I_1}{I_2}}$ ؟

1
$\mathbf{\frac{1}{3}}$
2
$\mathbf{\frac{1}{2}}$
3
$\mathbf{3}$
4
$\mathbf{2}$

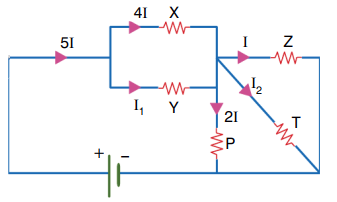

22:

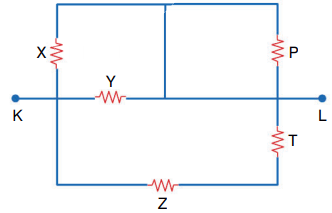

الشكل المقابل يوضح جزء من دائرة كهربية : ما المقاومة التي لا يمر بها تيار ؟

1
$\mathbf{X}$
2
$\mathbf{Y}$
3
$\mathbf{Z}$
4
$\mathbf{P}$
5
$\mathbf{T}$

23:

أي الأشكال التاليه لها أقل مقاومة مكافئة ؟

1
2
3
4

24:

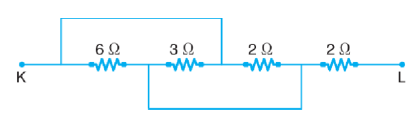

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{4\Omega}$
2
$\mathbf{6\Omega}$
3
$\mathbf{8\Omega}$
4
$\mathbf{10\Omega}$

25:

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{12\Omega}$
2
$\mathbf{8\Omega}$
3
$\mathbf{4\Omega}$
4
$\mathbf{3\Omega}$

26:

الشكل المجاور يمثل جزء من دائرة كهربائية إذا علمت أن قيمة المقاومة المكافئة بين النقطتين ${\color{DarkRed} \boldsymbol{K,L}}$ تساوي ${\color{DarkRed} \boldsymbol{4\Omega }}$ .ما قيمة المقاومة $\boldsymbol{R }$ ؟

1
$\mathbf{5\Omega}$
2
$\mathbf{8\Omega}$
3
$\mathbf{15\Omega}$
4
$\mathbf{18\Omega}$

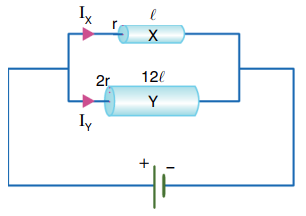

27:

الشكل المقابل يمثل دائرة كهربية تحتوي على موصلين من نفس نوع المادة : ما قيمة $\mathbf{\frac{I_X}{I_Y}}$ ؟

1
$\mathbf{6}$
2
$\mathbf{3}$
3
$\mathbf{1}$
4
$\mathbf{\frac{1}{3}}$

28:

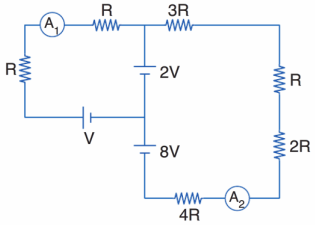

الشكل المقابل يوضح دائرة كهربية : ما قيمة $\mathbf{\frac{A_1}{A_2}}$ ؟

1
$\mathbf{\frac{1}{4}}$
2
$\mathbf{\frac{1}{2}}$
3
$\mathbf{1}$
4
$\mathbf{\frac{3}{2}}$

29:

الشكل المقابل يوضح دائرة كهربية : ما قيمة $\mathbf{\frac{V_1}{V_2}}$ ؟

1
$\mathbf{\frac{1}{4}}$
2
$\mathbf{\frac{1}{2}}$
3
$\mathbf{\frac{3}{4}}$
4
$\mathbf{\frac{5}{4}}$

30:

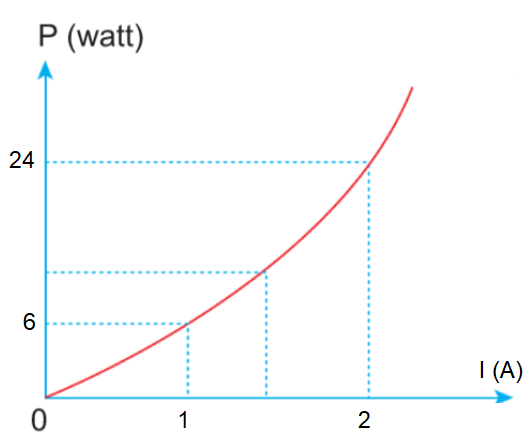

الشكل المقابل يوضح العلاقة بين القدرة المستنفذة وشدة التيار بين طرفي موصل . ما مقدار مقاومة الموصل؟

1
$\mathbf{3\Omega}$
2
$\mathbf{6\Omega}$
3
$\mathbf{9\Omega}$
4
$\mathbf{12\Omega}$

31:

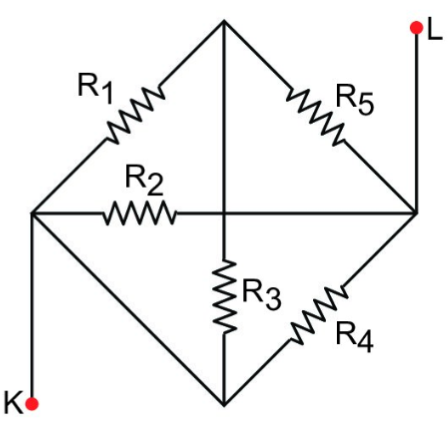

الشكل المقابل يوضح جزء من دائرة كهربية : ما المقاومة التي لا يلزم معرفتها لحساب المقاومة المكافئة ؟

1
$\mathbf{R_1}$
2
$\mathbf{R_2}$
3
$\mathbf{R_3}$
4
$\mathbf{R_4}$
5
$\mathbf{R_5}$

32:

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{1\Omega}$
2
$\mathbf{2\Omega}$
3
$\mathbf{3\Omega}$
4
$\mathbf{4\Omega}$

33:

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{4\Omega}$
2
$\mathbf{5\Omega}$
3
$\mathbf{7\Omega}$
4
$\mathbf{12\Omega}$

34:

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{1\Omega}$
2
$\mathbf{2\Omega}$
3
$\mathbf{3\Omega}$
4
$\mathbf{4\Omega}$

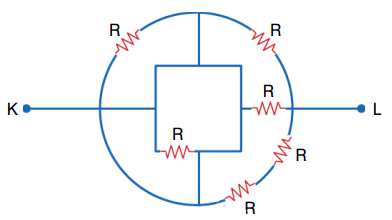

35:

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\boldsymbol{K,L}$ ؟

1
$\mathbf{R}$
2
$\mathbf{2R}$
3
$\mathbf{3R}$
4
$\mathbf{4R}$

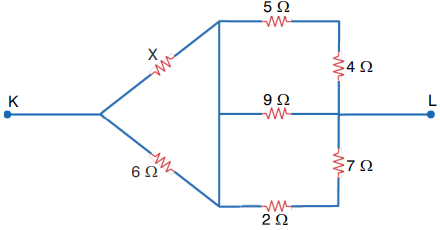

36:

الشكل المقابل يوضح دائرة كهربية : ما قيمة المقاومة $\boldsymbol{X}$ ؟

1
$\mathbf{20\Omega}$
2
$\mathbf{30\Omega}$
3
$\mathbf{45\Omega}$
4
$\mathbf{60\Omega}$

37:

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\fn_phv \boldsymbol{A,B}$ ؟

1
$\mathbf{15\Omega}$
2
$\mathbf{20\Omega}$
3
$\mathbf{30\Omega}$
4
$\mathbf{80\Omega}$

38:

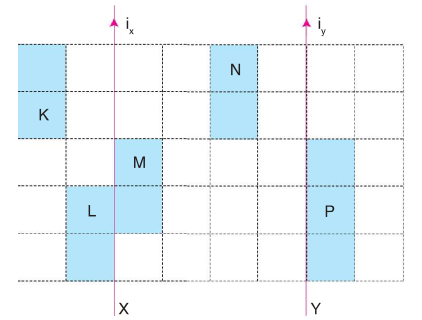

فى الشكل المقابل سلكان مستقيمان متوازيان فى نفس المستوى يمر بكل منهما تيار كهربى فإذا كان ${\color{DarkRed} \boldsymbol{\left ( I_{1} > I_{2}\right )}}$ : أى منطقة من المناطق يقع بها موضع نقطة التعادل؟

1
$\mathbf{K}$
2
$\mathbf{L}$
3
$\mathbf{M}$
4
$\mathbf{N}$
5
$\mathbf{P}$

39:

الشكل المقابل يوضح ثلاثة أسلاك يمر به تيار كهربى مستمر , أى من الرسومات البيانية التالية يعبر عن نسب كثافة الفيض المغناطيسى الناشئ عن ذلك التيار عند النقطتين $\boldsymbol{ y,x}$ ؟

1
2
3
4

40:

أي الأشكال التالية يمثل المجال المغناطيسي لسلك يمر به تيار؟

1
2
3
4

41:

أي الرسومات التاليه تعبر عن طريقة نقل الطاقة الكهربية بواسطة المحولات الكهربية ؟

1
2
3
4

42:

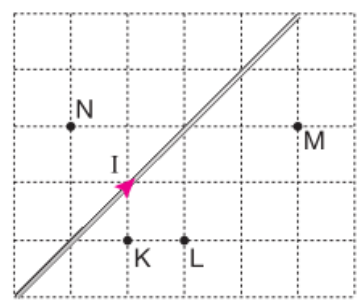

الشكل المقابل يوضح سلك مستقيم يمر به تيار كهربي : أي النقاط يكون عندها كثافة الفيض المغناطيسي الناشئ عن مرور التيار في السلك متساوية ولها نفس الإتجاه ؟

1
$\mathbf{L,N,M}$
2
$\mathbf{L,N}$
3
$\mathbf{L,M}$
4
$\mathbf{K,L,M}$

43:

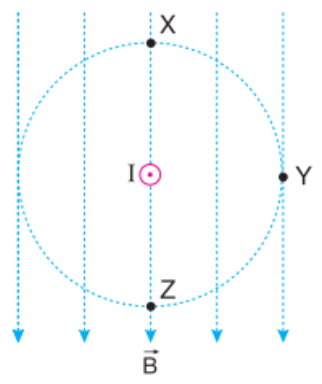

الشكل المقابل يوضح مجال مغناطيسي يؤثر في مشتوى الصفحة لأسفل وسلك مستقيم يمر به تيار كهربي عمودي على الصفحة للخارج : أي العلاقات التالية صحيح ؟

1
$\mathbf{B_X>B_Y>B_Z}$
2
$\mathbf{B_X>B_Y=B_Z}$
3
$\mathbf{B_X=B_Z>B_Y}$
4
$\mathbf{B_X=B_Y>B_Z}$

44:

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار في السلك ${\color{DarkRed}\mathbf{X}}$ عند النقطة ${\color{DarkRed}\mathbf{K}}$ هي ${\color{DarkRed}\mathbf{B}}$ : ما قيمة محصلة كثافة الفيض المغناطيسي عند النقطة $\mathbf{L}$ ؟

1
$\mathbf{Zero}$
2
$\mathbf{2B}$
3
$\mathbf{3B}$
4
$\mathbf{4B}$

45:

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار الكهربي ${\color{DarkRed}\mathbf{I}}$ عند النقطة ${\color{DarkRed}\mathbf{O}}$ هي ${\color{DarkRed}\mathbf{B}}$ : ما محصلة كثافة الفيض المغناطيسي الناشئة عند النقطة $\mathbf{O}$ ؟

1
$\mathbf{B\sqrt{2}}$
2
$\mathbf{Zero}$
3
$\mathbf{5B}$
4
$\mathbf{3B}$

46:

الشكل المقابل يوضح مرور التيارات ${\color{DarkRed}\mathbf{I_1,I_2,I_3}}$ العمودية على الصفحة والمتساوية في المقدار : ما اتجاه محصلة كثافة الفيض عند النقطة $\mathbf{O}$ ؟

1
$\mathbf{1}$
2
$\mathbf{3}$
3
$\mathbf{4}$
4
قيمة كثافة الفيض عند النقطة $\mathbf{O}$ تساوي صفر

47:

الشكل المقابل يوضح مرور التيارات العمودية على الصفحة : ما اتجاه حركة البوصلة عند النقطة $\mathbf{O}$ ؟

1
2
3
4

48:

الشكل المقابل يوضح سلكان مستقيمان طويلان يمر بهما تياران كما بالشكل : ما النسبة بين كثافة الفيض عند النقطة $\mathbf{K}$ لكثافة الفيض عند النقطة $\mathbf{L}$ ؟

1
$\mathbf{\frac{{1}}{4}}$
2
$\mathbf{\frac{{7}}{4}}$
3
$\mathbf{4}$
4
$\mathbf{5}$

49:

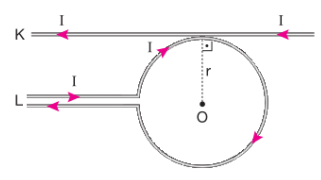

الشكل المقابل يوضح سلك مماس لحلقة دائرية ويمر بهما نفس التيار فإذا زادت شدة السلك إلي ${\color{DarkRed}\mathbf{3I}}$ فإن كثافة الفيض عند مركز الملف ___________ علما بأن $\mathbf{\pi=3}$

1
يزداد
2
يقل ويصبح صفر
3
يقل زلا يصل للصفر
4
يزداد ثم يقل للصفر

50:

الشكل يوضح حلقتان يمر بهما تياران ${\color{DarkRed}\mathbf{I,2I}}$ وكانت كثافة الفيض الناشئ عن مرور التيار في الحلقة الخارجية هي ${\color{DarkRed}\mathbf{B}}$ فتكون كثافة الفيض عند المركز تساوي ___________

1
$\mathbf{5B}$
2
$\mathbf{6B}$
3
$\mathbf{2B}$
4
$\mathbf{4B}$

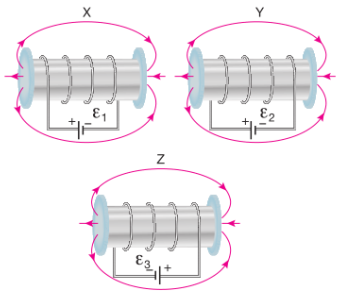

51:

أي الأشكال المقابلة يكون فيها اتجاه المجال المغناطيسي محدد بشكل صحيح ؟

1
$\mathbf{X,Y}$
2
$\mathbf{X,Z}$
3
$\mathbf{X,Z}$
4
$\mathbf{X,Y,Z}$

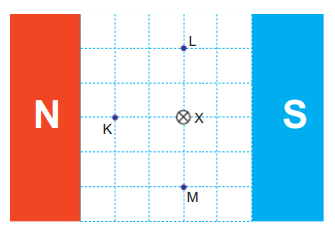

52:

الشكل المقابل يوضح سلك مستقيم يمر به تيار كهربي عمودى الي داخل الصفحه موضوع بين قطبين مغناطيس : أي العلاقات التاليه صحيح ؟

1
$\mathbf{B_K>B_L>B_M}$
2
$\mathbf{B_L>B_K>B_M}$
3
$\mathbf{B_K>B_L=B_M}$
4
$\mathbf{B_K=B_L=B_M}$

53:

الشكل المقابل يوضح أنصاف حلقات يمر بها تيارات كما بالشكل : أي البدائل التاليه يعبر عن محصلة كثافة الفيض المغناطيسيي واتجاهة ؟

	محصلة كثافة الفيض المغناطيسيي	اتجاهة
	$\mathbf{\frac{\mu I}{6r}}$	داخل الصفحة
	$\boldsymbol{3.8A}$	خارج الصفحة
	$\boldsymbol{4.2A}$	داخل الصفحة
	$\boldsymbol{2A}$	خارج الصفحة

1
أ
2
ب
3
ج
4
د

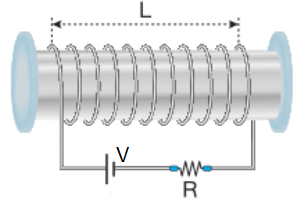

54:

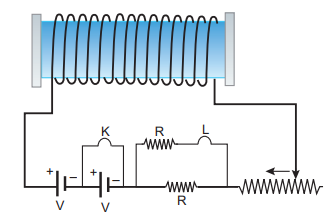

الشكل المقابل يوضح ملف لولبي متصل بمصدر مستمر ومقاومة : أي اللإجراءات التاليه صحيح لزيادة كثافة الفيض المغناطيسي عند نقطة على محور الملف ؟

1
نقصان جهد البطارية
2
توصيل بطارية مماثلة على التوازي مع البطارية المستخدمة
3
تقليل قيمة المقاومة
4
جميع ماسبق

55:

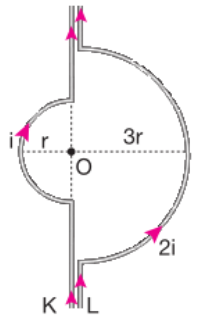

الشكل المقابل يوضح سلك تم تشكيلة كنصفي حلقة ${\color{DarkRed}\mathbf{K,L}}$ كما هو مبين : ما النسبة بين شدة المجال المغناطيسي عند النقطة $\boldsymbol{O}$ لكلا من النصفين $\mathbf{\frac{B_K}{B_L}}$ ؟

1
$\mathbf{\frac{3}{2}}$
2
$\mathbf{\frac{1}{6}}$
3
$\mathbf{\frac{3}{1}}$
4
$\mathbf{\frac{1}{3}}$

56:

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين $\boldsymbol{\boldsymbol{\frac{B_{K}}{B_{L}}}}$ ؟

1
$\mathbf{\frac{5}{8}}$
2
$\mathbf{\frac{6}{7}}$
3
$\mathbf{\frac{4}{3}}$
4
$\mathbf{\frac{3}{4}}$

57:

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار الكهربي ${\color{DarkRed}\mathbf{X}}$ عند النقطة ${\color{DarkRed}\mathbf{O}}$ هي ${\color{DarkRed}\mathbf{B}}$ : ما محصلة كثافة الفيض المغناطيسي الناشئة عند النقطة $\mathbf{O}$ ؟

1
$\mathbf{B\sqrt{2}}$
2
$\mathbf{B}$
3
$\mathbf{2B}$
4
$\mathbf{2\sqrt{2}B}$

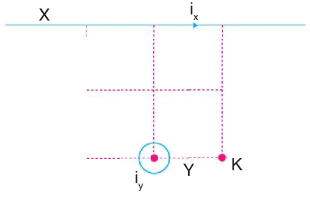

58:

الشكل المقابل يوضح سلك $\mathbf{{\color{DarkRed}X}}$ يمر به تيار موضوع في مجال مغناطيسي في مستوى الصفحة اذا علمت أن كثافة الفيض المؤثرة عند النقطة $\mathbf{{\color{DarkRed}L}}$ يساوي صفر : ما قيمة كثافة الفيض عند النقطة $\mathbf{K}$ ؟

1
$\mathbf{\frac{\overrightarrow{B}}{2}}$
2
$\mathbf{\frac{\overrightarrow{3B}}{2}}$
3
$\mathbf{\frac{\overrightarrow{5B}}{2}}$
4
$\mathbf{\overrightarrow{B}}$

59:

الشكل المقابل يوضح السلكان ${\color{DarkRed}\mathbf{X,Y}}$ والذي يمر بكل منهما تيار كهربي فإذا علمت أن كثافة الفيض عند النقطة ${\color{DarkRed}\mathbf{K}$ من السلك ${\color{DarkRed}\mathbf{X}$ تساوي ${\color{DarkRed}\mathbf{4B}$ ومن السلك ${\color{DarkRed}\mathbf{Y}}$ تساوي ${\color{DarkRed}\mathbf{5B}$ : ما النسبة بين $\frac{I_X}{I_Y}$ ؟

1
$\mathbf{\frac{8}{3}}$
2
$\mathbf{\frac{4}{3}}$
3
$\mathbf{\frac{2}{3}}$
4
$\mathbf{\frac{2}{5}}$

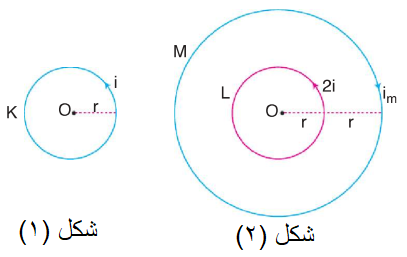

60:

اذا علمت أن كثافة الفيض في المركز متساوية في الشكلين : ما قيمة $\mathbf{I_M}$ ؟

1
$\mathbf{I}$
2
$\mathbf{2I}$
3
$\mathbf{3I}$
4
$\mathbf{6I}$

61:

الشكل المقابل يوضح سلكان مسنقيمان يمر به تيار كهربي مستمر . ما النسبة بين شدة المجال المغناطيسي عند النقطة $\boldsymbol{K}$ وشدة المجال المغناطيسي عند النقطة $\boldsymbol{L}$ ؟

1
$\mathbf{\frac{1}{8}}$
2
$\mathbf{\frac{3}{8}}$
3
$\mathbf{\frac{3}{5}}$
4
$\mathbf{\frac{4}{5}}$

62:

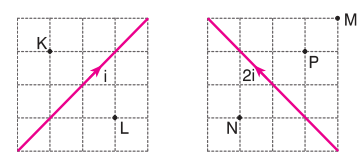

الشكل المقابل يوضح سلكان مستقيمان يمر بكل منهما تيار كهربي : أي النقاط يكون عندها كثافة الفيض المغناطيسي الناشئ عن مرور التيار في السلك متساوية ولها نفس الإتجاه ؟

1
$\mathbf{L,N,M}$
2
$\mathbf{L,M}$
3
$\mathbf{L,N}$
4
$\mathbf{L,N,P$

63:

الشكل المقابل يوضح سلك تم تشكيلة كنصفي حلقة كما هو مبين إذا علمت أن شدة المجال المغناطيسي عند المركز لنصف الحلقة التي مقاومتها ${\color{DarkRed}\mathbf{2R}}$ هو ${\color{DarkRed}\mathbf{B}}$ : ما شدة المجال المغناطيسي عند النقطة $\boldsymbol{O}$ لكلا من النصفين ؟

1
$\mathbf{-B}$
2
$\mathbf{-\frac{3}{2}B}$
3
$\mathbf{B}$
4
$\mathbf{\frac{3}{2}B}$

64:

الشكل المقابل يوضح ملف لولبي

فتح المفتاح $\mathbf{K}$
تحريك الريوستات في الاتجاه الموضح
غلق المفتاحين $\mathbf{K,L}$ في نفس الوقت

أي المقترحات تزيد من شدة المجال المغناطيسي للملف اللولبي ؟

1
$\mathbf{1}$ فقط
2
$\mathbf{3}$ فقط
3
$\mathbf{1,2}$
4
$\mathbf{1,3}$

65:

إذا علمت أن النقطة لا تنحرف عندها البوصلة : ما قيمة $\mathbf{\frac{I_1}{I_2}}$ ؟

1
$\mathbf{\frac{1}{4}$
2
$\mathbf{\frac{3}{4}$
3
$\mathbf{\frac{1}{2}$
4
$\mathbf{\frac{5}{4}$

66:

ما اتجاه القوة المغناطيسية المؤثرة على السلك $\mathbf{N}$ ؟

1
$\mathbf{I}$
2
$\mathbf{II}$
3
$\mathbf{IV}$
4
$\mathbf{V}$

67:

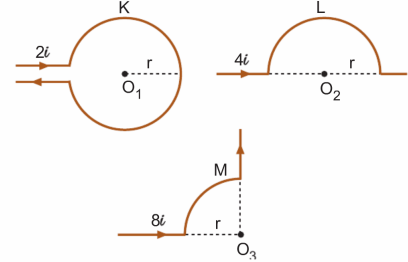

الشكل المقابل يوضح ثلاثة ${\color{DarkRed} \boldsymbol{K,L,M}}$ ملفات دائرية يمر بها تيار كهربي . أي العلاقات التالية صحيح؟

1
$\mathbf{B_K>B_L>B_M}$
2
$\mathbf{B_K=B_L>B_M}$
3
$\mathbf{B_K>B_L=B_M}$
4
$\mathbf{B_K=B_L=B_M}$

68:

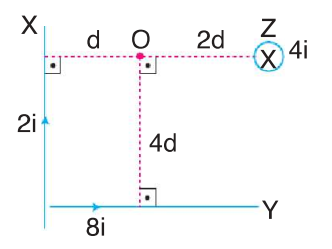

ما اتجاه محصلة المجالات المغناطيسية عند النقطة $\mathbf{O}$ ؟

1
$\mathbf{1}$
2
$\mathbf{2}$
3
$\mathbf{3}$
4
$\mathbf{4}$

69:

ما اتجاه محصلة المجالات المغناطيسية عند النقطة $\mathbf{O}$ ؟

1
$\mathbf{1}$
2
$\mathbf{2}$
3
$\mathbf{3}$
4
$\mathbf{4}$

70:

الشكل المقابل يوضح سلكين مستقيمين ${\color{DarkRed} \boldsymbol{X,Y}}$ يمر بكل منهما تيار كهربي وتم رسم محصلة شدة المجالات المغناطيسة كما هو مبين . ما قيمة النسبة $\mathbf{\frac{I_X}{I_Y}}$ ؟

1
$\mathbf{\frac{1}{6}$
2
$\mathbf{\frac{1}{4}$
3
$\mathbf{\frac{1}{3}$
4
$\mathbf{\frac{2}{3}$

71:

الشكل المقابل يوضح سلكين مستقيمين يمر بكل منهما تيار كهربي وكانت شدة المجال المغناطيسي لكل سلك المؤثرة عند النقطة ${\color{DarkRed}\mathbf{O}$ هي ${\color{DarkRed}\mathbf{6T}}$ . أي البدائل التاليه يعبر بشكل صحيح عند محصلة شدة المجالالات المغناطيسية عند النقطة واتجاهاه ؟

	اتجاه المحصلة	قيمة المحصلة
	$\bigotimes$	$\boldsymbol{I}$
	$\bigotimes$	$\boldsymbol{2I}$
	$\bigodot$	$\boldsymbol{I}$
	$\bigodot$	$\boldsymbol{2I}$

1
أ
2
ب
3
ج
4
د

72:

الشكل يوضح موصلان يمر بهما نفس التيار الكهربي وكانت كثافة الفيض الناشئ عن مرور التيار في الموصل ${\color{DarkRed}\mathbf{K}$ عند النقطة ${\color{DarkRed}\mathbf{O}$ هي ${\color{DarkRed}\mathbf{B}}$ : ما قيمة محصلة المجالات المغناطيسية عند النقطة $\mathbf{O}$ : اعتبر $\mathbf{\pi=3}$

1
$\mathbf{\frac{1}{2}B}$
2
$\mathbf{\frac{3}{2}B}$
3
$\mathbf{\frac{7}{2}B}$
4
$\mathbf{\frac{11}{2}B}$

73:

الشكل المقابل يوضح سلك طوله ${\color{DarkRed} \boldsymbol{2.5m}}$ يمر به تيار كهربى شدته ${\color{DarkRed} \boldsymbol{10A}}$ موضوع عمودى على فيض مغناطيسى كثافته ${\color{DarkRed} \boldsymbol{0.3T}}$ . أي البدائل التاليه صحيح؟

	اتجاه القوة المؤثرة على السلك	قيمة القوة المؤثرة عليه
	$\mathbf{-Y}$	$\mathbf{1.6\times 10^{-2}N}$
	$\mathbf{-X}$	$\mathbf{1.6\times 10^{-2}N}$
	$\mathbf{+Y}$	$\mathbf{1.6\times 10^{-2}N}$
	$\mathbf{+X}$	$\mathbf{1.6\times 10^{-2}N}$

1
أ
2
ب
3
ج
4
د

74:

الشكل المقابل يوضح سلكين مستقيمين ${\color{DarkRed} \boldsymbol{K,L}}$ موضوعين في مجال مغناطيسي . ما النسبة بين القوة المغناطيسية التي يتأثر بها السلك $\boldsymbol{K}$ إلي القوة المغناطيسية التي يتأثر بها السلك $\boldsymbol{L}$ ؟

1
$\mathbf{\frac{1}{2}}$
2
$\mathbf{\frac{3}{2}}$
3
$\mathbf{\frac{1}{1}}$
4
$\mathbf{\frac{2}{1}}$

75:

عند أي النقاط الموضحة يكون اتجاه محصلة كثافة المجالات المغناطيسية للخارج ؟

1
$\mathbf{K}$ فقط
2
$\mathbf{L}$ فقط
3
$\mathbf{M}$ فقط
4
$\mathbf{K,L}$

76:

اي الإجراءات التاليه صحيح لكي تنعدم كثافة الفيض عند النقطة $\mathbf{C}$ ؟

1
تغير اتجاه تيار السلك $\mathbf{2}$
2
ازاحة السلك $\mathbf{2}$ جهة اليسار مسافة $\mathbf{r}$
3
ازاحة السلك $\mathbf{1}$ جهة اليمين مسافة $\mathbf{0.5r}$
4
ازاحة السلك $\mathbf{2}$ جهة اليمين مسافة $\mathbf{0.5r}$

77:

الشكل المقابل يوضح سلك مستقيم طويل يمر به تيار كهربي موضوع في مجال مغناطيسي : أي البدائل التاليه صحيح ؟

1
$\mathbf{B_K>B_L>B_M}$
2
$\mathbf{B_K=B_L=B_M}$
3
$\mathbf{B_K>B_L=B_M}$
4
$\mathbf{B_K=B_L>B_M}$

78:

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار الكهربي في السلك ${\color{DarkRed}\mathbf{X}}$ عند النقطة ${\color{DarkRed}\mathbf{K}}$ هي ${\color{DarkRed}\mathbf{B}}$ : ما محصلة كثافة الفيض المغناطيسي الناشئة عند النقطة $\mathbf{K}$ ؟

1
$\mathbf{+\frac{B}{2}}$
2
$\mathbf{+\frac{3B}{2}}$
3
$\mathbf{-\frac{B}{2}}$
4
$\mathbf{-\frac{3B}{2}}$

79:

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين $\boldsymbol{\boldsymbol{\frac{B_{K}}{B_{L}}}}$ ؟

1
$\mathbf{\frac{1}{3}}$
2
$\mathbf{\frac{2}{3}}$
3
$\mathbf{\frac{1}{1}}$
4
$\mathbf{\frac{4}{3}}$

80:

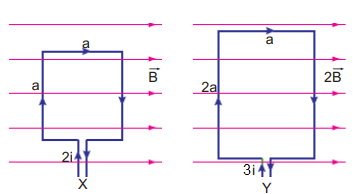

فى الشكل المقابل إطاران مستطيلان يمر بكل منهما تيار كهربى وموضوعان فى مجالين مغناطيسى كما بالشكل . ما النسبة بين عزم الإزدواج الذى يتأثر به كلا منهما $\fn_phv \boldsymbol{\frac{\tau _X}{\tau_ Y}}$ ؟

1
$\boldsymbol{\frac{1}{3}}$
2
3
4

81:

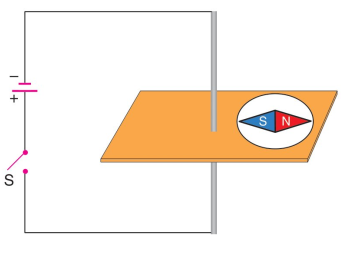

قام الطلاب بإجراء التجربة المقابلة لدراسة التأثير المغناطيسي للتيار الكهربي

للأرض مجال مغناطيسي
عند غلق المفتاح تتحرك البوصلة عكس عقارب الساعة
تثبت حركة البوصلة يدل على تولد مجال مغناطيسي حول السلك

أي الفروض السابقة صحيح ؟

1
$\mathbf{2}$ فقط
2
$\mathbf{2,3}$
3
$\mathbf{1,3}$
4
$\mathbf{1,2,3}$

82:

الشكل المقابل يوضح ثلاث أسلاك من نفس المادة تم توصيل كل سلك بدائرة كهربية كما هو موضح : أي العلاقات التاليه صحيح ؟

1
$\mathbf{B_K>B_L>B_M}$
2
$\mathbf{B_K=B_L>B_M}$
3
$\mathbf{B_K=B_M>B_L}$
4
$\mathbf{B_K>B_L=B_M}$
5
$\mathbf{B_M>B_L>B_K}$

83:

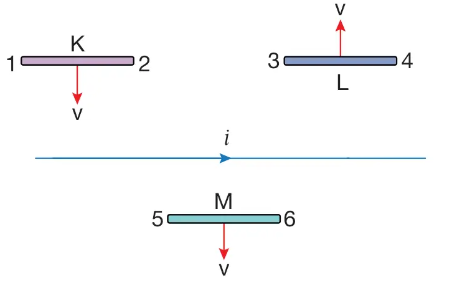

فى الشكل المقابل يتم سحب الأسلاك المستقيمة فى مجال مغناطيسى ليتولد قوة دافعة كهربية بين طرفيها . ماالأرقام التي تمثل الطرف السالب للسلك ؟

1
$\mathbf{1,3,5}$
2
$\mathbf{2,4,6}$
3
$\mathbf{2,3,5}$
4
$\mathbf{1,3,6}$

84:

الشكل المقابل يوضح سلك مستقيم طوله ${\color{DarkRed}\mathbf{1m}}$ يتحرك بسرعة ${\color{DarkRed} \boldsymbol{2m/s}}$ بشكل عمودى على مجال مغناطيسى شدته ${\color{DarkRed} \boldsymbol{0.1T}}$ فتتولد فيه قوة دافعة مستحثة فإذا علمت أن جهد النقطة ${\color{DarkRed}\mathbf{K}$ يساوي ${\color{DarkRed}\mathbf{25V}$ ، ما جهد النقطة $\mathbf{L}$ ؟

1
$\mathbf{50V}$
2
$\mathbf{-50V}$
3
$\mathbf{25V}$
4
$\mathbf{-25V}$

85:

الشكل المقابل يوضح ملف لولبي يمر به تيار كهربي : أي الرسومات التاليه توضح اتجاه المجال المغناطيسي ؟

1
2
3
4

86:

الشكل المقابل يوضح ثلاث أسلا يمر بكل منها تيار كهربي : أي المناطق الموضحة بالشكل تولد جميع الأسلاك مجالا مغناطيسا في نفس الاتجاه ؟

1
$\mathbf{I,II}$
2
$\mathbf{II,V}$
3
$\mathbf{I,V}$
4
$\mathbf{IV}$

87:

الشكل المقابل يوضح ثلاث أسلاك يمر بكل منها تيار كهربي : أي المناطق الموضحة بالشكل يحتمل تواجد نقطة التعادل فيها ؟

1
$\mathbf{I,II}$
2
$\mathbf{II}$
3
$\mathbf{II,III}$
4
$\mathbf{I,II,III}$

88:

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين $\boldsymbol{\boldsymbol{\frac{B_{K}}{B_{L}}}}$ ؟

1
$\mathbf{\sqrt{2}}$
2
$\mathbf{2\sqrt{2}}$
3
$\mathbf{4\sqrt{2}}$
4
$\mathbf{2}$

89:

في الشكل الموضح سلكان يمر بهما تيار كهربي كما بالشكل . ما النقاط التي تنعدم عندها كثافة الفيض ؟

1
$\mathbf{R,T}$
2
$\mathbf{P,X}$
3
$\mathbf{V,T}$
4
$\mathbf{Y,P}$

90:

أي الإجراءات التاليه تجعل كثافة الفيض عند النقطة ${\color{DarkRed}\mathbf{O}}$ تساوي صفرا ؟

زيادة تيار السلك $\mathbf{Y}$
تحريك السلك $\mathbf{X}$ في الإتجاه $\mathbf{1}$
تحريك السلك $\mathbf{Y}$ في الاتجاه $\mathbf{3}$

1
$\mathbf{1,2}$
2
$\mathbf{2,3}$
3
$\mathbf{1,3}$
4
$\mathbf{1,2,3}$

91:

فى الشكل سلكان متوازيان يمر فى كل منهما تيار كهربائى مستمر فاذا كانت كثافة الفيض المغناطيسى الكلية عند نقطة تبعد عن السلك ${\color{DarkRed}\mathbf{K}}$ مسافة ${\color{DarkRed}\mathbf{5Cm}}$ تساوي صفرا فإن شدة التيار $\boldsymbol{I_{2}}$ تساوى ____________

1
$\mathbf{I}$
2
$\mathbf{3I}$
3
$\mathbf{\frac{1}{3}I}$
4
$\mathbf{\frac{1}{2}I}$

92:

الشكل المقابل يوضح سلكين مستقيمين يمر بكل منهما تيار كهربي . أي النقاط تمثل نقطة تعادل ؟ علما بأن المسافات بين النقاط متساوية

1
$\mathbf{L}$
2
$\mathbf{M}$
3
$\mathbf{N}$
4
$\mathbf{P}$

93:

الشكل المقابل يوضح اربعة أسلاك ${\color{DarkRed}\mathbf{K,L,M,N}}$ يمر بكل منها تيار كهربي فإذا كان اتجاه المجال المغناطيسي عند النقطه ${\color{DarkRed}\mathbf{P}$ كما هو موضح بالشكل

يمر التيار في السلكين $\mathbf{L,M}$ في نفس الاتجاه .
يمر التيار في السلكين $\mathbf{K,M}$ في نفس الاتجاه .
التيار المار في السلك أكبر $\mathbf{L}$ من التيار المار عبر السلك $\mathbf{N}$ .
التيار المار في السلكين $\mathbf{L,N}$ متساوي في المقدار .

أي العبارات السابقة صحيح ؟

1
$\mathbf{1,2}$
2
$\mathbf{2,4}$
3
$\mathbf{1,4}$
4
$\mathbf{3,4}$

94:

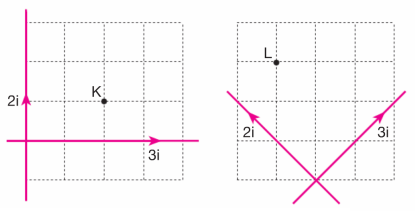

ما اتجاه محصلة المجالات المغناطيسية عند النقطة $\mathbf{K}$ ؟

1
$\mathbf{1}$
2
$\mathbf{2}$
3
$\mathbf{3}$
4
$\mathbf{4}$
5
$\mathbf{5}$

95:

الشكل المقابل يوضح نصفي حلقتين يمر بكل منهما تيار كهربي كما هو موضح : ما قيمة $\boldsymbol{\frac{B_K}{B_L}}$ ؟

1
$\mathbf{\frac{1}{2}}$
2
$\mathbf{1}$
3
$\mathbf{2}$
4
$\mathbf{\frac{3}{2}}$

96:

الشكل المقابل يوضح ملفان دائريان ${\color{DarkRed}\mathbf{X,Y}}$ يمر بكل منهما تيار كهربي يمكن التحكم في اتجاه تيار الملف ${\color{DarkRed}\mathbf{Y}}$ كما هو مبين في الشكل فإذا كانت كثافة الفيض عند النقطة ${\color{DarkRed}\mathbf{O}}$ عندما يكون التيار في الاتجاه ${\color{DarkRed}\mathbf{I}}$ تساوي ${\color{DarkRed}\mathbf{B_I}}$ وعندما يكون التيار في الاتجاه ${\color{DarkRed}\mathbf{II}$ تساوي ${\color{DarkRed}\mathbf{B_I_I}$ . ما النسبة $\mathbf{\frac{B_I}{B_I_I}}$ ؟

1
$\mathbf{\frac{1}{5}}$
2
$\mathbf{\frac{1}{4}}$
3
$\mathbf{\frac{2}{3}}$
4
$\mathbf{\frac{1}{3}}$

97:

إذا علمت أن شدة المجال المغناطيسي عند مركز الحلقة الدائرية تساوي صفر : ما قيمة شدة تيار الحلقة $\mathbf{I_X}$ ؟ علما بأن $\mathbf{\pi=3}$

1
$\mathbf{\frac{1}{2}I}$
2
$\mathbf{\frac{5}{3}I}$
3
$\mathbf{\frac{3}{2}I}$
4
$\mathbf{2I}$

98:

الشكل يوضح حلقة معدنية ${\color{DarkRed}\mathbf{K}$ وسلك مستقيم ${\color{DarkRed}\mathbf{L}$ يمر بكل منهما تيار الكهربي وكانت كثافة الفيض الناشئ عن مرور التيار في السلك ${\color{DarkRed}\mathbf{L}$ عند النقطة ${\color{DarkRed}\mathbf{O}$ هي ${\color{DarkRed}\mathbf{B}}$ : ما قيمة محصلة المجالات المغناطيسية عند النقطة $\mathbf{O}$ ؟ اعتبر $\mathbf{\pi=3}$

1
$\mathbf{0}$
2
$\mathbf{B}$
3
$\mathbf{2B}$
4
$\mathbf{3B}$

99:

ملفان لولبيان $\boldsymbol{\left ( Y,X \right )}$ لهما نفس الطول ويمر بكل منهما تيار كهربي ${\color{DarkRed}\mathbf{I,2I}}$ فيتولد عند محور كل مفل مجال شدته ${\color{DarkRed}\mathbf{2B,B}}$ على الترتيب فإن $\boldsymbol{\frac{B_{X}}{B_{Y}}}$ =____________

1
$\mathbf{\frac{2}{3}}$
2
$\mathbf{1}$
3
$\mathbf{\frac{1}{4}}$
4
$\mathbf{2}$

100:

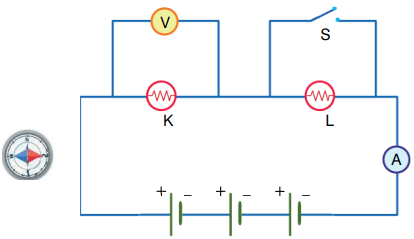

الشكل المقابل يوضح دائرة كهربية

تزداد قراءة الأميتر والفولتاميتر
تنحرف البوصلة بصورة أكبر
يزداد عمر البطاريات

أي العبارات السابقة صعب حدوثة ؟

1
$\mathbf{1}$
2
$\mathbf{3}$
3
$\mathbf{2,3}$
4
$\mathbf{1,2,3}$

101:

الشكل المقابل يوضح دائرة كهربية : ما قيمة النسبة $\mathbf{\frac{I_1}{I_2}}$ ؟

1
$\mathbf{1}$
2
$\mathbf{\frac{1}{3}$
3
$\mathbf{\frac{3}{2}$
4
$\mathbf{\frac{3}{4}$

مراجعات ليالي الأمتحان

الشكل المجاور يمثل العلاقة بين فرق الجهد والتيار لموصلين : ما قيمة ؟

الشكل المقابل يوضح العلاقة بين شدة التيار وفرق الجهد لموصل فإذا مر فى ذلك الموصل تيار شدته خلال زمن ثانية . مامقدار الطاقة الكهربية المستنفذة فى الموصل ؟

الشكل المقابل يوضح موصلين من نفس المادة تم تشكيلهم كما هو موضح فإذا علمت أن مقاومة السلك تساوي . ما مقاومة السلك ؟

الشكل يمثل سلك مقاومته تم تقسيمه إلى أجزاء متساوية كما فى الشكل . ما قيمة المقاومة المكافئة فى هذه الحالة ؟

الشكل المقابل يوضح سلكان من نفس المادة فإذا علمت أن مقاومة السلك تساوي تم توصيليهم كما هو مبين في الشكل : ما قيمة المقاومة المكافئة بين النقطتين ؟

الشكل المقابل يوضح ثلاث مقاومات متساوية تم توصيلهم معا بثلاثة طرق مختلفة : أي العلاقات التاليه صحيح ؟

إذا علمت أن المقاومة المكافئة في الشكلين المقابلين متساوية : ما النسبة ؟

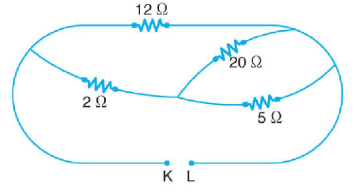

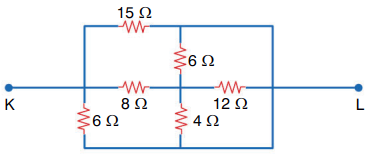

الشكل المجاور يمثل جزء من دائرة كهربائية : ما قيمة المقاومة المكافئة للدائرة بين النقطتين ؟

الشكل المجاور يمثل جزء من دائرة كهربائية إذا علمت أن قيمة المقاومة المكافئة بين النقطتين تساوي .ما قيمة المقاومة ؟

الشكل المجاور يمثل جزء من دائرة كهربائية إذا علمت أن قيمة المقاومة المكافئة بين النقطتين تساوي .ما قيمة المقاومة ؟

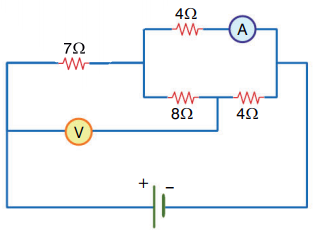

الشكل المقابل يوضح دائرة كهربية : ما قراءة الأميتر ؟

الشكل المقابل يوضح دائرة كهربية : ما قراءة الفولتميتر ؟

الشكل المقابل يوضح دائرة كهربية إذا علمت أن قراءة الأميتر تساوي : ما قراءة الفولتاميتر ؟

الشكل المقابل يوضح جزء من دائرة كهربية تحتوى على مقاومات متساوية : ما النسبة ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة النسبة ؟

الشكل المقابل يوضح جزء من دائرة كهربية : ما المقاومة التي لا يمر بها تيار ؟

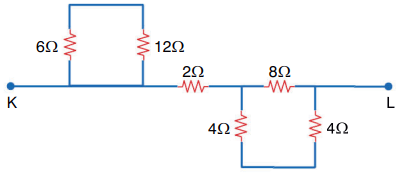

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين ؟

الشكل المجاور يمثل جزء من دائرة كهربائية إذا علمت أن قيمة المقاومة المكافئة بين النقطتين تساوي .ما قيمة المقاومة ؟

الشكل المقابل يمثل دائرة كهربية تحتوي على موصلين من نفس نوع المادة : ما قيمة ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة ؟

الشكل المقابل يوضح العلاقة بين القدرة المستنفذة وشدة التيار بين طرفي موصل . ما مقدار مقاومة الموصل؟

الشكل المقابل يوضح جزء من دائرة كهربية : ما المقاومة التي لا يلزم معرفتها لحساب المقاومة المكافئة ؟

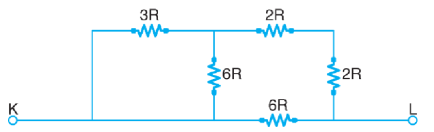

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة المقاومة ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين ؟

فى الشكل المقابل سلكان مستقيمان متوازيان فى نفس المستوى يمر بكل منهما تيار كهربى فإذا كان : أى منطقة من المناطق يقع بها موضع نقطة التعادل؟

الشكل المقابل يوضح ثلاثة أسلاك يمر به تيار كهربى مستمر , أى من الرسومات البيانية التالية يعبر عن نسب كثافة الفيض المغناطيسى الناشئ عن ذلك التيار عند النقطتين ؟

الشكل المقابل يوضح سلك مستقيم يمر به تيار كهربي : أي النقاط يكون عندها كثافة الفيض المغناطيسي الناشئ عن مرور التيار في السلك متساوية ولها نفس الإتجاه ؟

الشكل المقابل يوضح مجال مغناطيسي يؤثر في مشتوى الصفحة لأسفل وسلك مستقيم يمر به تيار كهربي عمودي على الصفحة للخارج : أي العلاقات التالية صحيح ؟

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار في السلك عند النقطة هي : ما قيمة محصلة كثافة الفيض المغناطيسي عند النقطة ؟

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار الكهربي عند النقطة هي : ما محصلة كثافة الفيض المغناطيسي الناشئة عند النقطة ؟

الشكل المقابل يوضح مرور التيارات العمودية على الصفحة والمتساوية في المقدار : ما اتجاه محصلة كثافة الفيض عند النقطة ؟

الشكل المقابل يوضح مرور التيارات العمودية على الصفحة : ما اتجاه حركة البوصلة عند النقطة ؟

الشكل المقابل يوضح سلكان مستقيمان طويلان يمر بهما تياران كما بالشكل : ما النسبة بين كثافة الفيض عند النقطة لكثافة الفيض عند النقطة ؟

الشكل المقابل يوضح سلك مماس لحلقة دائرية ويمر بهما نفس التيار فإذا زادت شدة السلك إلي فإن كثافة الفيض عند مركز الملف ___________ علما بأن

الشكل يوضح حلقتان يمر بهما تياران وكانت كثافة الفيض الناشئ عن مرور التيار في الحلقة الخارجية هي فتكون كثافة الفيض عند المركز تساوي ___________

أي الأشكال المقابلة يكون فيها اتجاه المجال المغناطيسي محدد بشكل صحيح ؟

الشكل المقابل يوضح سلك مستقيم يمر به تيار كهربي عمودى الي داخل الصفحه موضوع بين قطبين مغناطيس : أي العلاقات التاليه صحيح ؟

الشكل المقابل يوضح أنصاف حلقات يمر بها تيارات كما بالشكل : أي البدائل التاليه يعبر عن محصلة كثافة الفيض المغناطيسيي واتجاهة ؟

الشكل المقابل يوضح ملف لولبي متصل بمصدر مستمر ومقاومة : أي اللإجراءات التاليه صحيح لزيادة كثافة الفيض المغناطيسي عند نقطة على محور الملف ؟

الشكل المقابل يوضح سلك تم تشكيلة كنصفي حلقة كما هو مبين : ما النسبة بين شدة المجال المغناطيسي عند النقطة لكلا من النصفين ؟

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين ؟

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار الكهربي عند النقطة هي : ما محصلة كثافة الفيض المغناطيسي الناشئة عند النقطة ؟

الشكل المقابل يوضح سلك يمر به تيار موضوع في مجال مغناطيسي في مستوى الصفحة اذا علمت أن كثافة الفيض المؤثرة عند النقطة يساوي صفر : ما قيمة كثافة الفيض عند النقطة؟

الشكل المقابل يوضح السلكان والذي يمر بكل منهما تيار كهربي فإذا علمت أن كثافة الفيض عند النقطة من السلك تساوي ومن السلك تساوي : ما النسبة بين ؟

اذا علمت أن كثافة الفيض في المركز متساوية في الشكلين : ما قيمة ؟

الشكل المقابل يوضح سلكان مسنقيمان يمر به تيار كهربي مستمر . ما النسبة بين شدة المجال المغناطيسي عند النقطة وشدة المجال المغناطيسي عند النقطة ؟

الشكل المقابل يوضح سلكان مستقيمان يمر بكل منهما تيار كهربي : أي النقاط يكون عندها كثافة الفيض المغناطيسي الناشئ عن مرور التيار في السلك متساوية ولها نفس الإتجاه ؟

الشكل المقابل يوضح ملف لولبي

إذا علمت أن النقطة لا تنحرف عندها البوصلة : ما قيمة ؟

ما اتجاه القوة المغناطيسية المؤثرة على السلك ؟

الشكل المقابل يوضح ثلاثة ملفات دائرية يمر بها تيار كهربي . أي العلاقات التالية صحيح؟

ما اتجاه محصلة المجالات المغناطيسية عند النقطة ؟

ما اتجاه محصلة المجالات المغناطيسية عند النقطة ؟

الشكل المقابل يوضح سلكين مستقيمين يمر بكل منهما تيار كهربي وتم رسم محصلة شدة المجالات المغناطيسة كما هو مبين . ما قيمة النسبة ؟

الشكل يوضح موصلان يمر بهما نفس التيار الكهربي وكانت كثافة الفيض الناشئ عن مرور التيار في الموصل عند النقطة هي : ما قيمة محصلة المجالات المغناطيسية عند النقطة : اعتبر

الشكل المقابل يوضح سلك طوله يمر به تيار كهربى شدته موضوع عمودى على فيض مغناطيسى كثافته . أي البدائل التاليه صحيح؟

الشكل المقابل يوضح سلكين مستقيمين موضوعين في مجال مغناطيسي . ما النسبة بين القوة المغناطيسية التي يتأثر بها السلك إلي القوة المغناطيسية التي يتأثر بها السلك ؟

عند أي النقاط الموضحة يكون اتجاه محصلة كثافة المجالات المغناطيسية للخارج ؟

اي الإجراءات التاليه صحيح لكي تنعدم كثافة الفيض عند النقطة ؟

الشكل المقابل يوضح سلك مستقيم طويل يمر به تيار كهربي موضوع في مجال مغناطيسي : أي البدائل التاليه صحيح ؟

في الشكل المقابل إذا كانت كثافة الفيض الناشئة عن مرور التيار الكهربي في السلك عند النقطة هي : ما محصلة كثافة الفيض المغناطيسي الناشئة عند النقطة ؟

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين ؟

فى الشكل المقابل إطاران مستطيلان يمر بكل منهما تيار كهربى وموضوعان فى مجالين مغناطيسى كما بالشكل . ما النسبة بين عزم الإزدواج الذى يتأثر به كلا منهما ؟

قام الطلاب بإجراء التجربة المقابلة لدراسة التأثير المغناطيسي للتيار الكهربي

الشكل المقابل يوضح ثلاث أسلاك من نفس المادة تم توصيل كل سلك بدائرة كهربية كما هو موضح : أي العلاقات التاليه صحيح ؟

فى الشكل المقابل يتم سحب الأسلاك المستقيمة فى مجال مغناطيسى ليتولد قوة دافعة كهربية بين طرفيها . ماالأرقام التي تمثل الطرف السالب للسلك ؟

الشكل المقابل يوضح سلك مستقيم طوله يتحرك بسرعة بشكل عمودى على مجال مغناطيسى شدته فتتولد فيه قوة دافعة مستحثة فإذا علمت أن جهد النقطة يساوي ، ما جهد النقطة ؟

الشكل المقابل يوضح ملف لولبي يمر به تيار كهربي : أي الرسومات التاليه توضح اتجاه المجال المغناطيسي ؟

الشكل المقابل يوضح ثلاث أسلا يمر بكل منها تيار كهربي : أي المناطق الموضحة بالشكل تولد جميع الأسلاك مجالا مغناطيسا في نفس الاتجاه ؟

الشكل المقابل يوضح ثلاث أسلاك يمر بكل منها تيار كهربي : أي المناطق الموضحة بالشكل يحتمل تواجد نقطة التعادل فيها ؟

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين ؟

في الشكل الموضح سلكان يمر بهما تيار كهربي كما بالشكل . ما النقاط التي تنعدم عندها كثافة الفيض ؟

أي الإجراءات التاليه تجعل كثافة الفيض عند النقطة تساوي صفرا ؟

الشكل المجاور يمثل العلاقة بين فرق الجهد والتيار لموصلين : ما قيمة $\boldsymbol{\frac{R_2}{R_1}}$ ؟

إذا علمت أن المقاومة المكافئة في الشكلين المقابلين متساوية : ما النسبة $\mathbf{\frac{R_X}{R_Y}}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية : ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المقابل يوضح دائرة كهربية إذا علمت أن قراءة الأميتر تساوي ${\color{DarkRed}\mathbf{6A}}$ : ما قراءة الفولتاميتر ؟

الشكل المقابل يوضح جزء من دائرة كهربية تحتوى على مقاومات متساوية : ما النسبة $\mathbf{\frac{I_1}{I_2}}$ ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة النسبة $\mathbf{\frac{I_1}{I_2}}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المقابل يمثل دائرة كهربية تحتوي على موصلين من نفس نوع المادة : ما قيمة $\mathbf{\frac{I_X}{I_Y}}$ ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة $\mathbf{\frac{A_1}{A_2}}$ ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة $\mathbf{\frac{V_1}{V_2}}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة للدائرة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\boldsymbol{K,L}$ ؟

الشكل المقابل يوضح دائرة كهربية : ما قيمة المقاومة $\boldsymbol{X}$ ؟

الشكل المجاور يمثل جزء من دائرة كهربائية: ما قيمة المقاومة المكافئة المحصورة بين النقطتين $\fn_phv \boldsymbol{A,B}$ ؟

الشكل المقابل يوضح مرور التيارات ${\color{DarkRed}\mathbf{I_1,I_2,I_3}}$ العمودية على الصفحة والمتساوية في المقدار : ما اتجاه محصلة كثافة الفيض عند النقطة $\mathbf{O}$ ؟

الشكل المقابل يوضح مرور التيارات العمودية على الصفحة : ما اتجاه حركة البوصلة عند النقطة $\mathbf{O}$ ؟

الشكل المقابل يوضح سلكان مستقيمان طويلان يمر بهما تياران كما بالشكل : ما النسبة بين كثافة الفيض عند النقطة $\mathbf{K}$ لكثافة الفيض عند النقطة $\mathbf{L}$ ؟

الشكل المقابل يوضح سلك مماس لحلقة دائرية ويمر بهما نفس التيار فإذا زادت شدة السلك إلي ${\color{DarkRed}\mathbf{3I}}$ فإن كثافة الفيض عند مركز الملف ___________ علما بأن $\mathbf{\pi=3}$

الشكل المقابل يوضح سلك تم تشكيلة كنصفي حلقة ${\color{DarkRed}\mathbf{K,L}}$ كما هو مبين : ما النسبة بين شدة المجال المغناطيسي عند النقطة $\boldsymbol{O}$ لكلا من النصفين $\mathbf{\frac{B_K}{B_L}}$ ؟

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين $\boldsymbol{\boldsymbol{\frac{B_{K}}{B_{L}}}}$ ؟

اذا علمت أن كثافة الفيض في المركز متساوية في الشكلين : ما قيمة $\mathbf{I_M}$ ؟

الشكل المقابل يوضح سلكان مسنقيمان يمر به تيار كهربي مستمر . ما النسبة بين شدة المجال المغناطيسي عند النقطة $\boldsymbol{K}$ وشدة المجال المغناطيسي عند النقطة $\boldsymbol{L}$ ؟

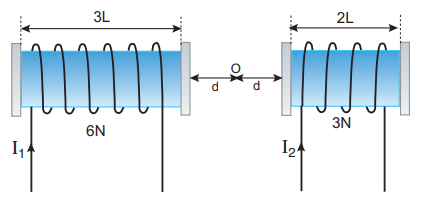

إذا علمت أن النقطة لا تنحرف عندها البوصلة : ما قيمة $\mathbf{\frac{I_1}{I_2}}$ ؟

ما اتجاه القوة المغناطيسية المؤثرة على السلك $\mathbf{N}$ ؟

الشكل المقابل يوضح ثلاثة ${\color{DarkRed} \boldsymbol{K,L,M}}$ ملفات دائرية يمر بها تيار كهربي . أي العلاقات التالية صحيح؟

ما اتجاه محصلة المجالات المغناطيسية عند النقطة $\mathbf{O}$ ؟

ما اتجاه محصلة المجالات المغناطيسية عند النقطة $\mathbf{O}$ ؟

الشكل المقابل يوضح سلكين مستقيمين ${\color{DarkRed} \boldsymbol{X,Y}}$ يمر بكل منهما تيار كهربي وتم رسم محصلة شدة المجالات المغناطيسة كما هو مبين . ما قيمة النسبة $\mathbf{\frac{I_X}{I_Y}}$ ؟

اي الإجراءات التاليه صحيح لكي تنعدم كثافة الفيض عند النقطة $\mathbf{C}$ ؟

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين $\boldsymbol{\boldsymbol{\frac{B_{K}}{B_{L}}}}$ ؟

الشكل المقابل يوضح سلكان يمر بكلا منهما تيار كما بالشكل . ما النسبة بين كثافة الفيض عند النقطتين $\boldsymbol{\boldsymbol{\frac{B_{K}}{B_{L}}}}$ ؟

أي الإجراءات التاليه تجعل كثافة الفيض عند النقطة ${\color{DarkRed}\mathbf{O}}$ تساوي صفرا ؟

الشكل المقابل يوضح اربعة أسلاك ${\color{DarkRed}\mathbf{K,L,M,N}}$ يمر بكل منها تيار كهربي فإذا كان اتجاه المجال المغناطيسي عند النقطه ${\color{DarkRed}\mathbf{P}$ كما هو موضح بالشكل

ما اتجاه محصلة المجالات المغناطيسية عند النقطة $\mathbf{K}$ ؟

الشكل المقابل يوضح نصفي حلقتين يمر بكل منهما تيار كهربي كما هو موضح : ما قيمة $\boldsymbol{\frac{B_K}{B_L}}$ ؟

إذا علمت أن شدة المجال المغناطيسي عند مركز الحلقة الدائرية تساوي صفر : ما قيمة شدة تيار الحلقة $\mathbf{I_X}$ ؟ علما بأن $\mathbf{\pi=3}$

الشكل المقابل يوضح دائرة كهربية : ما قيمة النسبة $\mathbf{\frac{I_1}{I_2}}$ ؟
